Кутовий камін своїми руками, кладка каміна
Перш ніж, зробити кутовий камін своїми руками, треба розрахувати габарити Вашої топки, вона залежить від площі кімнати, в якій планується будувати камін і перетину димоходу. Топливник (топка) відповідає 1/50 обсягу кімнати.
Глибина топкової частини і висота «вікна» відповідає 1 до 2 або 2 до 3. Габарити повинні збігатися, вони дуже важливі. Якщо зробити топку глибше ніж належить, то тепловіддача значно зменшиться, а якщо зробити менше, це спровокує задимлення. Але Ви повинні знати, що як би ви не розраховували тепловіддачу каміна, ККД все одно буде не більше 30%. Камін по суті «гріє тільки душу і милує око». В даному варіанті глибина збільшена через малого перетину димового каналу.
Перетин димоходу залежить від площі вікна топки. Розміри каналу повинні бути раз в 10 менше габаритів топливника. Найкраще робити димохід круглого перетину і треба запам'ятати, що радіус труби повинен знаходитися в діапазоні 10 сантиметрів.
Приклад: якщо діаметр димоходу = 20см. то портал топки 75 * 63см.
Висота димоходу повинна бути більше 4 - 5 метрів.
Щоб камін не сильно випирають в приміщенні, ми його поглибимо в стіну. Такий камін буде чудово смотрется в будь-якому будинку.
Матеріал, що використовується для кладки кутового камін своїми руками:
- Простий цегла (200 шт.)
- Вогнетривку цеглу ШБ-5 (100 шт.)
- Глиняна суміш - Мертель (100 кг.)
- 1 мішок цементу (50 кг.)
- 3 мішки піску (150 кг.)
- 4 куточка (75 * 75 * 750 мм.)

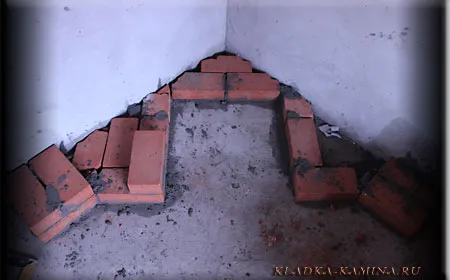

фото: Підстава каміна
Кутовий камін своїми руками
Кутовий камін своїми руками виміряємо щодо майбутньої топки. Мелом креслимо на підлозі все габарити каміна, враховуємо майбутню полку, топку і полки з боків. Діагоналі допоможуть нам зробити все правильно. Форму угловоого каміна своїми руками можна міняти на Ваш розсуд. Сани можна зробити довшим, не робити задній стінки.

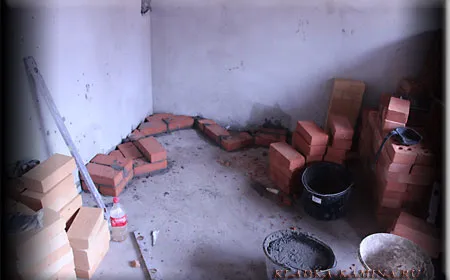

Фото: Підготовка до роботи
Для зручності роботи заздалегідь піднесіть собі цегли. Цегла бажано опустити на кілька хвилин у воду (в завісівості від типу цегли), щоб вийшли всі бульбашки. В іншому випадку працювати з сухим цеглою складніше. Сухий цегла у розчину отберает вологу, що негативно позначається на міцності конструкції.

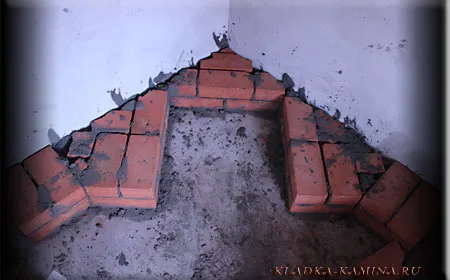

фото: Другий ряд камін
Висоту дровници робіть не менше 3-4 рядів. Відповідно рівень і діагоналі повинні бути виміряні.

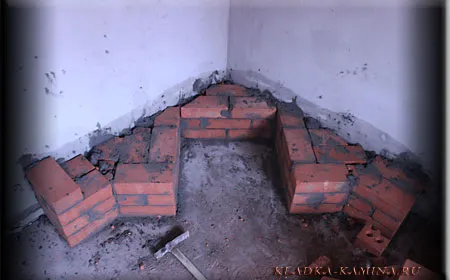

Фото: 3 ряд каміна
Відразу робити багато розчину не потрібно. Розраховуйте по своїх силах.
фото: Підстава топки
Замочені вогнетривку цеглу кладемо на глиняну суміш. Ми будемо використовувати глину з шамотом «Мертель», на такому розчині шов виходить товщі. Є в продажу «вогнетривка глина» фасована по 25 кг. але на такий глині шов повинен бути не більше 3 мм. що не дуже то й виглядає.

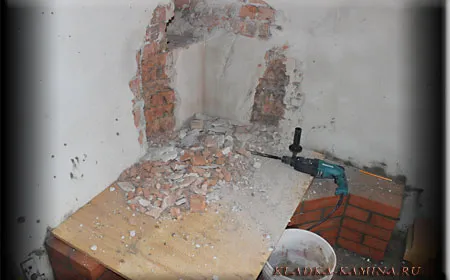

Фото: Поглиблюємо топку
Намалюємо крейдою там, де нам необхідно заглибитися. Перфоратором збільшимо початок димоходу. При кладці кутового каміна своїми руками, щоб уникнути пилу, все рясно змочують водою.
