ВИГОТОВЛЕННЯ шипів кутовий, кінцевий і ящикових з'єднань

Кутові кінцеві з'єднання (КК) мають 11 різновидів. Розмітка елементів з'єднання КК-1, наприклад, S0 = 20мм. З'єднання кутове кінцеве на шип відкритий наскрізний одинарний (КК-1) розраховується за формулою S1 = 0,4, S0 = 8мм, S2 = 0,5 (S0 - S1) = 6мм, де S1 - товщина шипа, S0 - товщина бруска ( деталі), S2-товщина стінки вушка або ширини заплечика.

Округлення розрахункової товщини шипа (S1) ведеться до найближчого номінального розміру - 6, 8, 10, 12, 16, 20 і 25мм, що пов'язано з шириною полотна долота і стамески.

Після визначення розмірів з'єднання КК-1 проводять поперечну розмітку брусків, тобто розмічають довжину шипа і глибину вушка. Для цього кладуть в ряд на верстак, щільно притискаючи один до одного, все бруски базовими крайками догори і вирівнюють їх кінці. Після цього, притискаючи підставу кутника до контрольної пласти останнього бруска, а лінійку до верхніх кромок брусків, відступивши від торців на 1 - 2 мм, проводять лінію по косинці.

Потім від цієї лінії за допомогою лінійки масштабної відкладають довжину шипа і глибину вушка, відзначаючи точкою на одному бруску. Потім за допомогою косинця проводять лінію через точку.

При проведенні декількох ліній на одній стороні бруска опорну кромку і напрямок підстави рейсмуса не змінюють. Якщо бруски розмічають оторцованние, то кінці їх при укладанні для розмітки вирівнюють по косинці, а другу лінію наносять точно від торця. Поперечні лінії за допомогою косинця переводять на три сторони бруска. При правильному струганні і розмітці лінія на четвертій стороні повинна збігтися з лінією на першій стороні.

При перенесенні поперечних ліній підставу кутника потрібно прикладати до лицьових сторін (кромці і пласти), тобто спочатку проводиться ризику на контрольній пласти, потім на другий кромці і остання сторона розмічається перекладом лінії від першої кромки.

Для розмітки товщини шипа і ширини вушка чертилки рейсмуса встановлюють на два розміри так, щоб можна було отримати товщину шипа. У нашому випадку для одинарного шипа на одній Чертилки встановлюють розмір 6мм, на інший 14мм. Цими розмірами, притискаючи колодку рейсмуса до базової пласти, проводять ризики на двох кромках до перетину з поперечними лініями. Ризики, що визначають ширину вушок і товщину шипів, доцільно прокреслюють і на торцях. При проведенні декількох паралельних рисок на одній і тій же стороні бруска колодку рейсмуса кожен раз щільно притискають до однієї кромці.

При розмітці шипів і вушок доцільно на видаляється зоні деревини ставити замітку у вигляді хрестика (X).

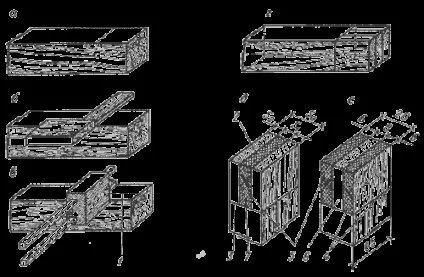

Розмітка і запилення шипів з'єднання КК-1: а - розмітка довжини шина лінійкою, б-нанесення ризики по косинці, в -розмітку рейсмусом, г - нанесення рисок для всіх елементів, д - вушко, е - шип: 1 - лінія розмітки, 2 - зона пропила, 3 - лінія розмітки, 4 опорна грань (заплечики), 5 видаляється частина деревини (X), 6 шип, 7 проушина; S0 - товщина бруска, S1 - товщина шипа, S2 - висота заплечика або товщина стінок вушка

Прийоми запиливания шипів і вушок. Для запиливания шипів і вушок бруски затискають вертикально в задню затискну коробку або лещата верстата.

Шипи і вушка слід запилювати мелкозубой пилкою з широким полотном. Зуби повинні бути добре відточені і трохи розведені. Допускається запилення шипів і вушок без розлучення зубів пилки. Полотно лучкової пили слід встановити під кутом 10-15 ° по відношенню до стійок.

На початку пиляння полотно ставлять поруч з рискою з таким розрахунком, щоб пропил проходив в видаляється зоні деревини, а у шипа і вушка залишалася половина ширини (товщини) розмічається ризики. При цьому полотно пилки направляють точно по ризиках так, щоб не було відхилень від вертикальної площини пропила. Орієнтиром при запилення служать ризики на двох крайках і торці і полотно, які повинні знаходитися в одній площині.

Для більш зручного та швидкого поглиблення полотно пилки ставлять на переднє ребро заготовки під кутом 15- 20 ° до торця і роблять три-чотири руху на себе. При цьому натискати на пилку не рекомендується. Після невеликого поглиблення рухати пилу вперед і назад потрібно рівномірно, без ривків, з невеликим натиском. Постійно стежити за напрямком полотна як на кромці, зверненої до столяра, так і на протилежній.

Спилювання заплечика (опорної грані). Перед спилювання заплечика по лінії доцільно робити прорізання стамескою по косинці, це забезпечує більш рівний край заплечика.

Пропив роблять з невеликим поднутріваніем 5 10 °, тобто з відхиленням в бік деталі. Завдяки цьому заплечики шипа будуть щільно прилягати до поверхні бруска з вушком.

При спилювання заплічок спочатку робочі руху роблять тільки на себе, а потім і від себе, спостерігаючи за напрямком пили і поглибленням пропила. При цьому треба стежити за тим, щоб не підпиляти шип біля основи. Для зрізання заплечика деталь закріплюють між двома клинами або упорами або лівою рукою притискають до верстачной упору.

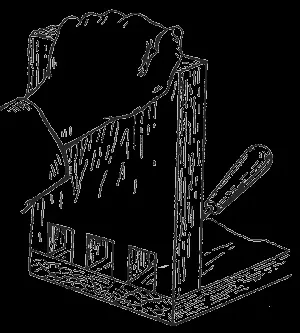

Видовбування вушка. Деревину в проушинах видовбують долотом. Довбання проводять зустрічну, тобто з двох кромок до половини бруска. Щоб шип щільніше прилягав до дна вушка, допускається незначне поднутріваніе дна з обох крайок бруска.

Виконання елементів з'єднання КК-4. Елементи з'єднань розмічаються на заготівлі розміром 22х48х 150мм.

Спочатку відкладається ширина шипового бруска на кінець з'єднання гніздового (проушечного) бруска (деталі). У нашому випадку проушечний і шиповий кінці мають однакові розміри. Тому все бруски можна скласти докупи на кромки і відзначити ширину бруска, а потім перевести лінії на всі інші сторони, як в попередньому випадку при зарізу шпильок і видовбуванні вушок.

Підрахувавши розміри елементів з'єднання КК-4 (на шип з полупотемком непрямим), відкладаємо їх на брусках: S1 - товщина шипа, а ширина гнізда (вушка) розраховується як у КК-з'єднання на одинарний шип.

S1 = 0,4S0 = 0,4 • 22 = 8,8мм

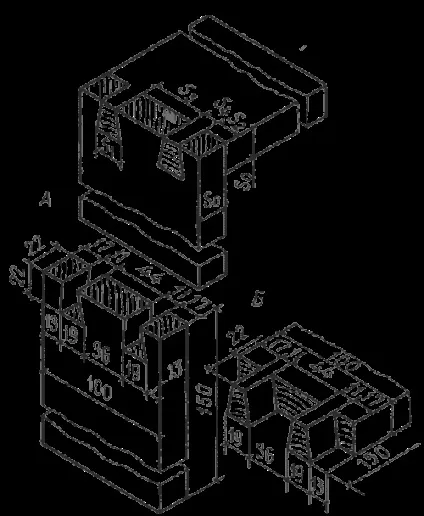

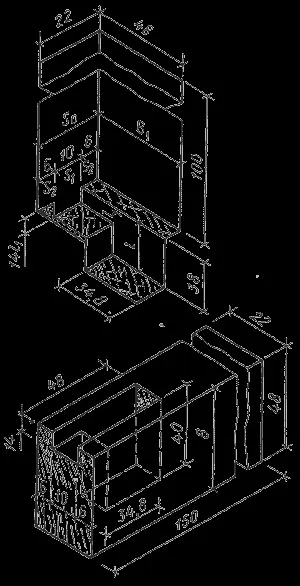

Розмітка і загальний вид з'єднання на шип з полупотемком несквозной (КК-4)

Товщина шипа округляється до 10мм. S2 = 0,5 (S0 -S1) = 0,5 (22- 10) = 6мм.

Довжина шипа при сполученні КК-4 визначається за формулою l = 0,8, де В - ширина або товщина проушечного (гніздового) бруска, значить, l = 0,8 • 48 = 38мм. Глибина гнізда робиться на 2 мм більше довжини шипа, тобто зазор в гнізді повинен бути не менше 2 мм, значить, глибина гнізда 40мм, l1, (довжина полупотемка) = 0,3 - 0,6l = 14 мм; ширина шипа розраховується за формулою: h = 0,7В1 = 0,7 - 48 = 34мм, де В1 - ширина шипового бруска.

Запилення шипів проводиться як і при сполученні КК-1. Після вироблення шипа відкладаються розміри l1 і l за допомогою кутника і рейсмуса.

При долбленії спочатку виробляється основна ширина гнізда (А), а потім зрізається гніздо для полупотемка.

Виготовлення кутових ящикових з'єднань. ГОСТом передбачено три види ящиків з'єднань: на шип прямий відкритий (УЯ-1), на шип ластівчин хвіст (трапецієподібний) відкритий (УЯ-2) і на шип круглий вставний (шкант) (УЯ-3). Ці сполуки широко застосовуються при виготовленні столярно-меблевих виробів і особливо при з'єднанні деталей ящика. У практиці виготовляються вироби і з іншими сполуками.

Найбільш простий спосіб по розмітці і виконання - з'єднання на прямі наскрізні шипи. При цьому способі довжина шипів (/ = S0) завжди дорівнює товщині приєднується щита. Товщина шипів береться S1 = S3 = 6, 8, 10, 12 і 16мм і може становити половину товщини щита в товстих щитах і повну товщину в тонких щитах. Розміри шипів однакові з розмірами вушок. Число шпильок залежить від товщини та ширини деталей, що з'єднуються. Шипи робляться на торцях обох деталей, що з'єднуються, причому щит з заплечиком на краю має на один шип менше, ніж відповідний йому суміжний щит. Кінець щита, що починається з заплечика (опорної грані), прийнято називати шиповим, суміжний йому - проушечним.

Недоліком з'єднання УЯ-1 є те, що торці шипів видно з обох сторін кута. З цієї причини таке з'єднання застосовується тільки для прихованих (невидимих) кутів. Це з'єднання має велику площу склеювання і досить міцне.

З'єднання щитів наскрізними трапецієподібними шипами (ластівчин хвіст - УЯ-2) по розмітці і виготовлення складніше в'язки на прямі шипи. Застосовується воно в випадках, коли при експлуатації виробу щит з шипами відчуває сили, що діють на його відрив від інших пов'язаних з ним щитів. Прикладом може служити передня стінка шухляди.

Розмітка і вироблення елементів з'єднань. Для вироблення шипів і вушок щити повинні бути оброблені точно під лінійку, в косинець і в розмір.

Розмітка кутового ящикового з'єднання на шип прямий відкритий починається з довжини шипів, тобто від торця відкладається довжина шипа і за допомогою кутника або рейсмуса окреслюється з усіх боків заготовки. Товщина шипа і ширина вушок вузьких щитів (до 100мм) розмічається за допомогою рейсмуса, більш широких - по косинці, але найбільш продуктивна і точна розмітка - за допомогою гребінки.

При розмітці з'єднання УЯ-1 відміряє на одній Чертилки 8мм, на другий - 16мм (ширину стінки приймаємо 88мм, товщину 16мм). Таким чином, кожен раз додаємо по 8мм. Ризики наносяться з боку пластей і торця. Щоб з'єднання по крайках закінчувалося симетрично полушіпамі або заплечиками, потрібно робити кількість шипів і вушок непарним числом.

Кутником ведеться розмітка наступним чином. На торець за допомогою лінійки наносяться точки, а потім, прикладаючи підставу кутника до пласті, наносять через точки лінії. Після ці лінії переводять на пласті, прикладаючи підставу кутника до торця. Розмітку доцільно вести шилом, але можна і олівцем.

Розмітка і загальний вид з'єднання на трапецієподібний (ластівчин хвіст) шип (УЯ-2): А - проушечний кінець, Б шиповий кінець

Гребінка робиться під певний розмір. Притискаючи правою рукою гребінку упором до крайки, а лівої притримуючи її зверху, наносять ризики з пластей. При розмітці упор гребінки потрібно прикладати до однієї кромці. Таким чином, наносять відразу всі ризики на двох пластях і торці щита. Після розмітки визначаються елементи з'єднання. Де буде проушина, ставиться знак (X).

Ширина шипа у шипового кінця з зовнішньої сторони визначається за формулою S4 = 0,5S0 = 0,5 • 22 = 11мм; а = 10 °.

Заплечики і останній полушіп приймаються з розрахунку симетричного розташування, але не менше 0,75 товщини стінки (щита). S1 = 0,75 • 22 = 16,5. Приймаємо S1 = 17мм.

Після розрахунку елементів з'єднання розмічається шиповий кінець (Б). За допомогою кутника наноситься лінія з усіх чотирьох сторін щита, що обмежує довжину шипа, що дорівнює товщині шипа з проушечним кінцем. Потім на зовнішньої пласті за допомогою рейсмуса проводимо ризику від кромки на 17 і 28мм, рівну ширині заплечика і шипа (17+ 11) = 28мм. Після відзначаємо ширину вушка, рівну двом толщинам стінки, - 44мм, і далі розміри повторюються, тобто на рейсмусом встановлюємо 72 і 83мм. При розмітці внутрішньої пласті враховуємо кут нахилу (розширення) шипа.

За розрахунковими даними ширина з зовнішньої пласті 11мм, з внутрішньої - 19мм. Розширення на кожну сторону 4мм, тобто кут приблизно 10 °. Значить, ширина заплечика з внутрішньої пласті 13мм. допомогою рейсмуса проводимо ризику від кромки на 13 і 32 мм, отримуємо ширину шіпа- 19мм. Потім рейсмусом відзначаємо розміри 68 і 87 - отримуємо ширину вушка з внутрішньої пласті (36мм) і ширину шипа (19 мм). Потім ризики зовнішньої і внутрішньої пластей з'єднуються на торці за допомогою лінійки.

Розмітка гнізд яшічних з'єднань

Зазначені ризики на зовнішній пласти можна переносити на торець за допомогою малки. Для цього від ліній поділу на торці проводять лінії шипів: лівих від столяра - по нахилу правого шипа, а правих - по нахилу лівого шипа. Потім ці лінії з торця по косинці переносять на внутрішню пласть.

Розмічальні лінії шипа і вушка на торці шипового кінця можна провести і без малки, за допомогою кутника. Для цього точки поділу зовнішнього ребра або пласти по косинці переносять на внутрішнє ребро, і від цих точок в обидві сторони відкладають нахил шипа, тобто розширення на 4 мм. Потім ширину шипів і вушок переносять на внутрішню пласть щита, прикладаючи підставу кутника до торця, і проводять лінії від намічених точок до лінії, яка обмежує довжину шипів. Точки зовнішнього і внутрішнього ребра з'єднують і отримують нахил шипа.

На пластях ризики можна наносити за допомогою гребінки.

Розмітка вушок виконується двома способами. Перший - за допомогою рейсмуса і кутника. Глибину вушок окреслюють з усіх боків за допомогою кутника.

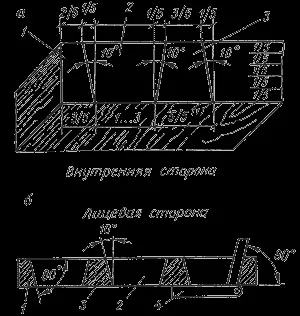

Способи розмітки трапецієподібних шипів і вушок: а - розмітка торця і розрахунок величини елементів з'єднання (в частках товщини шипа), б-за допомогою малки: 1 напів-шип, 2 проушина, 3 шип, 4 малка

На торці проушечного кінця відкладають розміри шипів зовнішньої пласті шиповий стінки за допомогою рейсмуса. Розміри шипів внутрішньої пласті шиповий стінки відкладаємо на поперечної лінії, що обмежує довжину шипів і глибину вушок у вигляді зарубок також за допомогою рейсмуса з боку внутрішньої і зовнішньої пласті одним і тим же розміром. Потім за допомогою шила з'єднують лінії торця і зарубки пластей. Виходить розмітка проушечного кінця. Після розмітки хрестом відзначають удаляемую зону деревини.

При другому способі спочатку відзначають довжину шипів і глибину вушок, а потім ставлять шипів стінку на кінець проушечной так, щоб кромки їх збігалися і внутрішня пласть точно стояла по ризику, а зовнішня перебувала на одній лінії з торцем (урівень). Після цього за допомогою шила наносять ризики по периметру шипів.

Ризики потрібно прокреслюють в напрямку від торця розмічується щита, так як якщо проводити до торця, то вони по волокнам деревини будуть йти в сторону.

При розмітці елементів УЯ-2 розрахунково-графічним способом торець дошки або щита умовно ділиться на квадрати зі стороною, що дорівнює 1/5 товщини дошки. Потім зазначається крайній шип (полушіп), в співвідношенні вузької сторони і широкої як 2: 3. Потім намічається проміжок для вушка з співвідношенням 5: 7, а середні шипи будуються з відношенням сторін 2: 4. Застосовується такий спосіб розмітки, коли на ширину торця щита по ребру з лицьового боку відзначають точкою ширину крайніх полушіпов, рівну в кожному полушіпе 2/5 товщини шипа. Потім за допомогою малки через відмічені точки проводяться на торці лінії під кутом 80 ° до внутрішній стороні щита. Далі на торцевому ребрі зазначається кількість середніх шипів. Наметове точками число і товщину шипів, за допомогою малки проводяться на торці через ці точки лінії під таким же кутом нахилу (80 °).
