Зробимо докладний розбір ще одного популярного короба для нижньої бази - короба для духової шафи.
Сьогоднішній же короб трохи вище за рахунок збільшеної висоти стійок і в ньому встановлена висувна система металлбокс. (Металеві короба неповного висування на роликових напрямних).
Початково планувалося використовувати в цьому коробі низький металлбокс висотою 54 мм, але в продажу таких не виявилося, тому з невеликими доробками (про це нижче) був змонтований 86 мм-вий металлбокс.
Деякі інші системи висування можна обрахувати в моєму екселевскій калькуляторі
Розміри даного короба під духовку: ширина 6 00, глибина (з фасадом) 532 мм, висота (з опорами) - 830 мм
Якщо ви збираєтеся користуватися стандартними фасадами, то стандартною висотою короби вважається 820 мм
Особисто я б рекомендував проектувати для себе короб під конкретну духовку, попередньо ознайомившись з інструкцією. Необхідні розміри можуть варіювати, як в більшу, так і в меншу сторону, але в більшості випадків ширина 600 підійде.
Перейдемо до деталізації з розмірами і позначенням кромки.
На нижньому горизонті нерідко робиться виріз під ручку, тому що на фасаді ручку ставити не прийнято, щоб не чіплятися за неї ногами. В даному випадку я цього робити не став.
Перейдемо до списку фурнітури
- Конфірмати - 12 шт.
- Опори регульована H = 100 мм - 4 шт.
- Саморізи довжиною 14-15 мм - 30 шт.
- Комплект метабокс висотою 86мм - 1 шт.

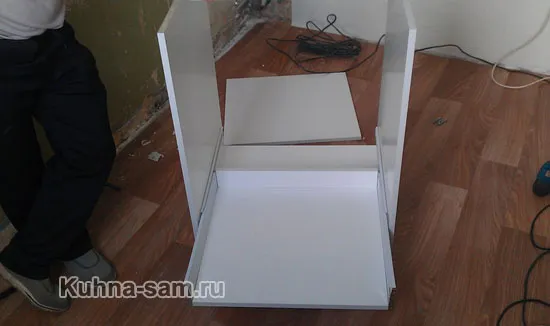

Після придбання всього необхідного переходимо безпосередньо до процесу складання. Фото 1 ілюструє компоненти короба. Шухляда відсутня, тому що я його вже зібрав заздалегідь, а сфотографувати забув.
Спочатку на стійки прикручуємо роликові напрямні. Для того, щоб вмістити невідповідний метабокс їх довелося підрізати болгаркою (зрізається виступаюча частина, завдяки якій ящик потім можна витягнути, тобто, ящик стає незнімним).

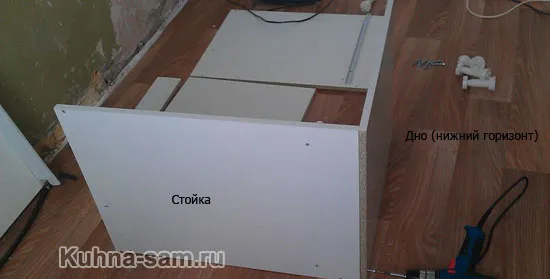

Збираємо в традиційній манері: на дно ставляться стійки і фіксуються Конфірмат (по парі на одну стійку). Робити це бажано, поклавши деталі на задні (НЕ кромленія) торці. Так ми можемо контролювати і вносити корективи в положення передніх (видимих) кромок.

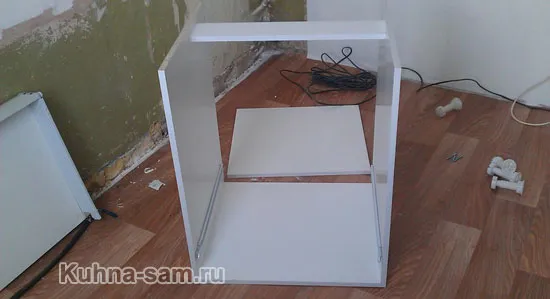

Після прикручування стійок ставимо конструкцію на дно і встановлюємо корпусні планку. Зверніть увагу, що вона заглиблена на пару сантиметрів щодо верхнього краю короба (це зроблено, щоб в неї не впиралося дно вручений панелі, яка зазвичай виступає з стільниці).
Перевертаємо ящик догори дном і прикручуємо регульовані опори.
Тепер збираємо шухляда метабокс. Як я вже згадував вище, сфотографувати цей процес я забув, тому викладу фотографії від іншої кухні, де я так само зобразив цей процес.

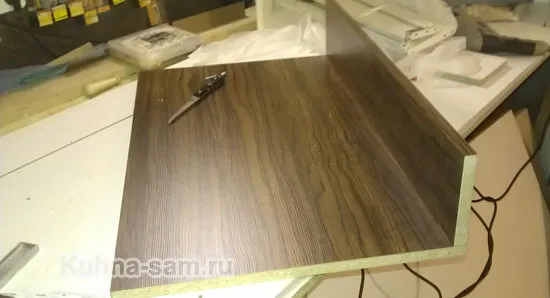

Спочатку парою конфирматов скручуємо дно ящика з його задньою стінкою. Задня стінка встановлюється НА дно.
Потім перевертаємо ящик, докладаємо з боків металеві стінки і прикручуємо їх саморізами (по 2 на сторону).

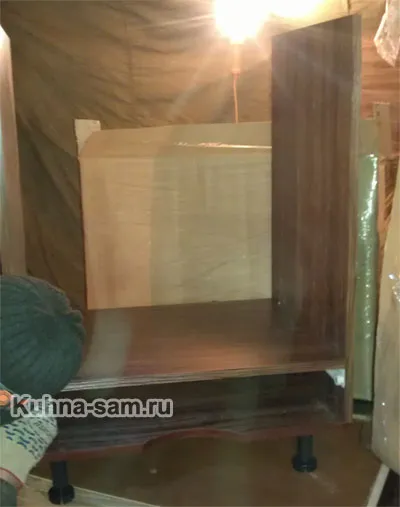

Раз вже пішла така п'янка, приведу фото короба під ці метабокси - він якраз має виріз в дні під ручку.
Повернемося до нашого короба білого кольору. Зібраний ящик встановлюємо на напрямні. Для цього колесячи ящика ставляться за ролики направляек і ящик засувається всередину короба.
Залишається прикрутити над ящиком вкладний горизонт (ще 4 Конфірмат).

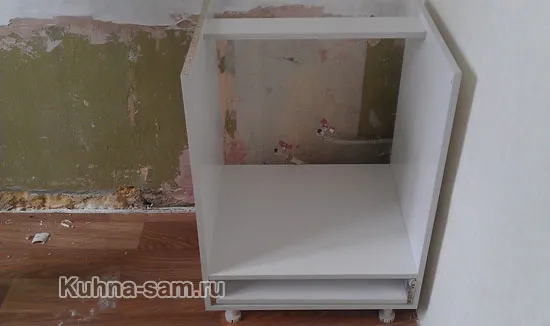

Все, короб приймає полузавершенний вид, залишається тільки встановити сам духову шафу і фасад на ящик під ним.
Пепейдем до установки фасаду на метабокс. На зворотному боці була нанесена ось така розмітка: з боків відступаємо по 24 мм, знизу 36 мм і, відступивши від першого отвору 64 мм, намічається другий отвір. Я їх відразу накерніть, а краще ще й засвердлити тонким свердлом - так буде зручніше монтувати.
Фасад прикручується до металевого короба четвіркою саморізів. Після чого регулюється на місці (для цього з боків власників є регулювальні гвинти - рух в межах пари міліметрів вгору-вниз). Переміщення ж вліво-вправо проводяться шляхом ослаблення кріпильних саморізів і переміщення фасаду в межах цвяхових отворів. Це я як то забув сфотографувати. Але на місці розберетеся - нічого складного.
Залишилося тільки засунути в нішу сам духову шафу. І закриття кріпильні саморізи (як правило, вони ховаються за фасадом духовки і вкручуються в торець стійок).
