Кронштадтський футшток українська точка відліку або «пуп землі»

До ак багато цікавого можна побачити, відвідавши Кронштадт! Будучи заснованим в якості фортеці-захисника Харкова, Кронштадт за свою історію буквально ввібрав в себе військово-морську міць нашої Батьківщини у всіх її проявах. Це легко помітити, прогулюючись по місту: пам'ятники, обеліски, зразки зброї, військово-інженерні споруди можна зустріти буквально на кожному кроці. Але навіть серед них є свого роду унікуми, абсолютно не схожі ні на що інше, що приховують за собою цілий пласт вітчизняної історії ...

Одне з таких місць можна знайти у Синього мосту, причому для цього треба опустити свій погляд на його опори. Саме тут, де хлюпочуться води Обвідного (проводове) каналу, на одній з устої розташовується об'єкт, про існування якого знає кожен вітчизняний геодезист, топограф або землемір - Кронштадтський футшток або ординар.

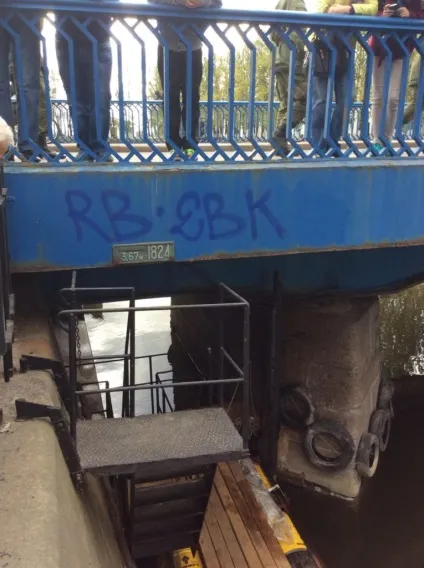

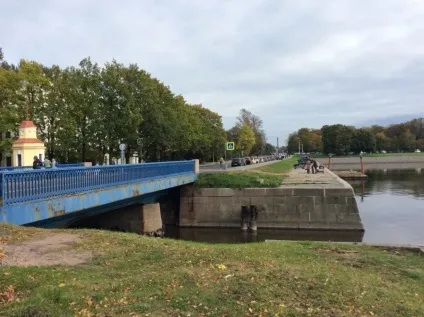

Синій міст в Кронштадті є однією з точок, куди незмінно водять екскурсантів

Будучи метричних, футшток формально вимірює висоту рівня води Балтійського моря. Але насправді це місце дляУкаіни воістину грає роль «пупа Землі», як одного разу назвав його Юрій Гагарін. І був абсолютно правий: Кронштадтський футшток є нульовим пунктом всієї нівелірної сістемиУкаіни, саме звідси відраховують все глибини, висоти і орбіти космічних кораблів.

Тільки відвідавши Кронштадт, перший космонавт Землі дізнався про існування точки відліку орбіти космічних кораблів

Сам футшток є чавунну лінійку з порцеляновими поділами позитивного і негативного значення, і укріплений на засаді Синього мосту через Обвідний канал. Поруч на гранітному блоці парапету Синього моста закріплена пам'ятна плита нуль-пункту Кронштадтського футштока. Доповнює футшток виконаний у формі витонченої башточки павільйон з мареографа, що знаходиться тут же, поруч з Синім мостом.

Пам'ятна табличка про найстрашніше повені в історії Харкова

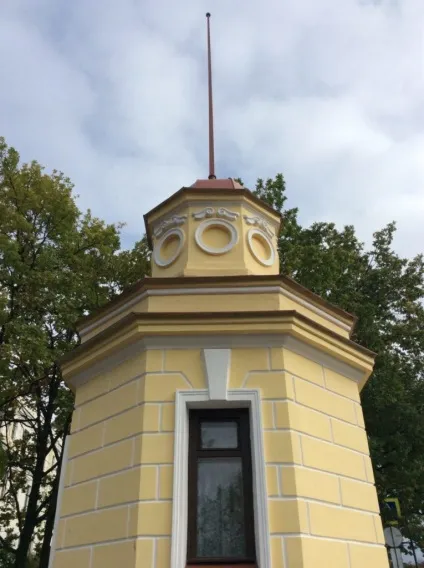

В цієї симпатичної вежі розташований мареографа.

Футшток - це рівнемір у вигляді рейки з розподілами, що дозволяють фіксувати рівень води у водоймі. Річкові, морські, озерні футшток призначені як для вирішення місцевих технічних і будівельних завдань, так і завдань глобальних. Нерідко футшток використовують в якості геодезичних опорних пунктів, вивчаючи на основі матеріалів спостережень та нівелювання (вирівнюючи по умовному рівню) між футшток різниця рівня морів і рух літосферних плит, що тягнуть за собою вертикальні зміни земної поверхні.

Необхідність виміру рівня моря у людства виникла досить давно. За нуль брали рівень моря щодо суші за тривалий період спостережень. За Амстердамського футшток обчислюються висоти і глибини Західної Європи. За марсельський футшток ведуть завмер рівня Середземного моря.

Гідним членом клубу потомствених футшток є і Кронштадтський, один з найстаріших в глобальній мережі рівневих постів Світового океану. Фактично сам футшток як і футшточная служба є ровесниками Харкова. І в цьому немає нічого дивного: за стратегічно зручне розташування «вікна в Європу» молодий столиці доводилося платити високу ціну: з самого моменту свого заснування місто страждало від повеней. Не випадково, що саме в Харкові в 1703 році і було змонтовано перший подібний пристрій. А трохи пізніше, в 1707 році, зусиллями Петра Першого на острові Котлін, де і розташовується Кронштадт, була заснована футшточная служба.

Коли мова йде про Харків і його околицях, найчастіше стосовно Петру першому застосовують слово «родоначальник». І футшточная служба тут не виняток

Сильні коливання рівня води зумовили необхідність регулярного відстеження показника. Це був важливо не тільки для своєчасного оповіщення населення і оперативного реагування в разі повеней, але для планування судноплавства по мілководдю Фінської затоки і гирла Неви, а також будівництва оборонних споруд на острові Котлін.

Згодом практика регулярних спостережень і футшточная служба безперервно вдосконалювалися. З 1731 р спостереження за рівнем моря проводилися в Середній гавані Кронштадта. Футшток встановлювався по «ординарної воді», тобто за середнім рівнем моря у Кронштадта, який становив 21 фут (6,39 м) від дна каналу. Значення «ординарної води» закріплювалося у вигляді горизонтальних ліній на стінах шлюзів, каналів і басейнів.

У 1752г. в Кронштадті була відкрита перша вУкаіни морська гідрографічна станція, на якій велися постійні спостереження за рівнем моря, а в 1777 році у зв'язку з організацією в Кронштадті футшточной служби Балтійського моря спостереження стали проводитися по футшток, встановленому в Купецькою гавані. Тоді мірна рейка перебувала на західній стінці Купецькою гавані. І лише в 1800 р футшток був перенесений до бика моста через Обвідний канал.

Пам'ять про повінь відзначена і на Синьому мосту в Кронштадті, де встановлена ​​бронзова пам'ятна табличка, на якій відзначено рівень води при цьому руйнівному Харківському повені. Сам же Кронштадтський футшток був знесений і згодом знову відновлений.

Незважаючи на періодичні розгули стихії спостереження за коливаннями рівня води у Фінській затоці не припинялися. На їх основі український гидрограф Михайло Францевич Рейнеке обчислив середній рівень води Балтійського моря, і в 1840 р на кам'яному бику Синього мосту через Обвідний канал поблизу Технічного училища була нанесена мітка, відповідна нульового значення рівня Балтійського моря. Так на острові Котлін, у Синього мосту прописався балтійський ординар. Це нововведення дозволяло виробляти спостереження за рівнем моря від однієї нульової позначки. Багаторічні пізніші вимірювання підтвердили точність вимірювань Рейнеке, коригування не знадобилася.

Появі балтійського ординара в Кронштадті ми зобов'язані українському гідрографії Михайлу Францевичу Рейнеке

У 1886 році астроном-геодезист Федір Федорович Вітрі на місці нульової позначки вправлений у камінь мідну пластину з горизонтальною лінією, яка і представляє нуль Кронштадтського футштока.

Федір Федорович Вітрі

Остання третина 19 століття ознаменувався нововведеннями, принесеними науково-технічним прогресом. З 1870 року за рівнем моря стали спостерігати за допомогою мареографа - спеціального приладу для безперервного запису коливань рівня моря. Трохи пізніше мареографа перенесли в невеликий павільйон з глибоким колодязем, де самописець мареографа неупереджено фіксував коливання моря, відзначаючи як відливи, так і повені.

Серйозним досягненням в спостереженнях за коливаннями рівня води стало здійснення нівелірній зв'язку нуля Кронштадтського футштока з відмітками на материку.

Таким чином, до початку двадцятого століття зв'язок рівня Фінської затоки з береговими марками, (абсолютна відмітка рівня Фінської затоки), хоча і проводилася неодноразово, але жоден з цих нулів ні прийнятим остаточно, і різні відомства користувалися різними даними, що ускладнювало точні наукові дослідження. Найпоширенішим був нуль С.Д. Рилька 1894 р так як до нього була прив'язана загальнодержавна нівелірна мережу.

Для контролю положення нуля футштока використовують спеціальні репери - мітки на материковій поверхні суші. Ключовим репером Кронштадтського футштока була горизонтальна висікання літери «П» в слові «Користь» на пам'ятнику Петру Кузьмичу Пахтусова, розташованому неподалік від Синього мосту. Перевищення репера над нулем футштока, по вимірах протягом десятиліть, підтвердили стійкість мітки Рейнеке 1840 року. У 1892 р вже згадуваний Вітрі нівелюванням отримав перевищення репера П над нулем Кронштадтського футштока рівне 5,2251 м. Висотна виноска нуля Кронштадтського футштока на материк була прокладена Вітрамом нівелюванням по залізничній лінії Ораниенбаум - Харків: розпочато маркою № 173 на будівлі залізничної станції Ораниенбаум ( її відмітка виявилася рівною 5,4663 м над нулем Кронштадтського футштока) і закінчена прив'язкою до марки-болта на стіні пасажирської будівлі Балтійського вокзалу в Харкові в 1892 р Саме ця марка-болт, встановлена ​​Ві трамом, і служила в той час основним репером всіх нівеліровок, що приводяться до рівня Балтійського моря. Підсумував зусилля колег по цеху астроном Віктор Єгорович Фус, який здійснив підсумкову зв'язок нуля Кронштадтського футштока з відмітками на материку. Тим самим було вирішено питання про основний нулі висотУкаіни.

Віктор Єгорович Фус

У 1903, 1905, 1907, 1911 і 1912 рр. зусиллями завідувача інструментальної камерою Кронштадтського порту Х. Ф. Тонберга проводилася перевірка висікання літери «П» відносно горизонтальної риси на металевій пластині. В результаті цих визначень були отримані наступні позначки: 5.2266 м, 5.2239 м, 5.2246 м, 5.2254 м і 5.2230 м. У 1913 році він же встановив нову пластину з горизонтальною лінією, яка і служить до теперішнього часу вихідним пунктом всієї нівелірної сетіУкаіни.

Велика Вітчизняна війна принесла балтійського ординарій нові випробування: Кронштадтський футшток сильно постраждав: прогнулася рейка, пошкоджена була навіть марка нуль-пункту. Спеціальна Міжвідомча комісія з упорядкування Кронштадтського футштока і знайшла його стан незадовільним. Комісія зазначила, що футшточная рейка і «дошка з нулем» футштока запущені; взимку футшток і нуль-пункт не очищаються від льоду, в результаті чого відлік рівня виробляються «на око»; труба, що з'єднує колодязь мареографа з каналом, що не очищалася близько 10 років; уровнемерная рейка погнута і т.д.

У травні 1948 року було прийнято рішення про спорудження нової вікової установки Кронштадтського футштока. Було вирішено також закрити запобіжної рамкою існувала пластину нуль-пункту і виготовити новий металевий футшток. Міжвідомча комісія детально обговорила проект нової мареографной установки, і в 1949 р Інженерне будівельне управління ВМС приступило до будівництва поблизу Синього моста колодязя і будки мареографа. Одночасно на об'єкті «загальнодержавного значення» були розпочаті намічені зазначеної комісією інші відновлювальні та ремонтні роботи.

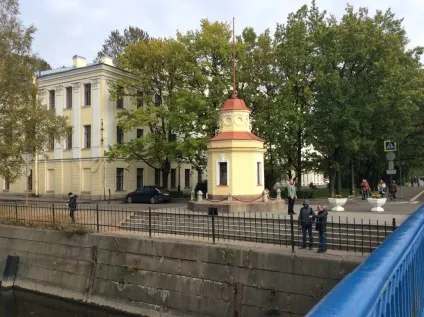

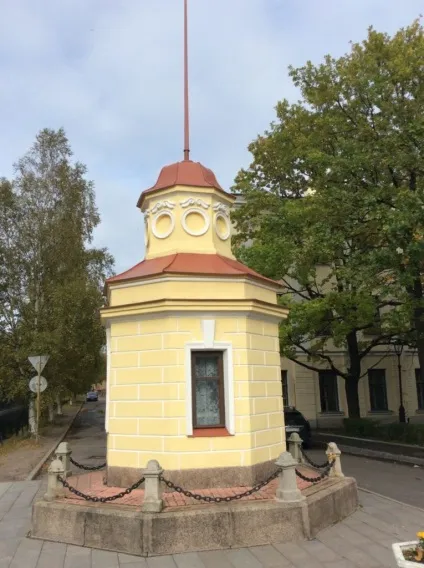

Незважаючи на свій зовні старовинний антураж, павільйон відносно молодий: він був побудований тільки в 1951 році

В результаті колодязь мареографа глибиною 7 м був захований в витончену башточку і повідомляється з Обвідним каналом трубою, що має довжину близько 5,5 м і діаметр 50 см. Сучасна металева уровнемерная рейка 3.6 м і латунна пластина нуль-пункту футштока укріплені на бику Синього мосту через Обвідний канал в .Кронштадте поблизу павільйону мареографа споруди 1951 р Поруч на гранітному блоці парапету Синього моста закріплена пам'ятна плита нуль-пункту Кронштадтського футштока.

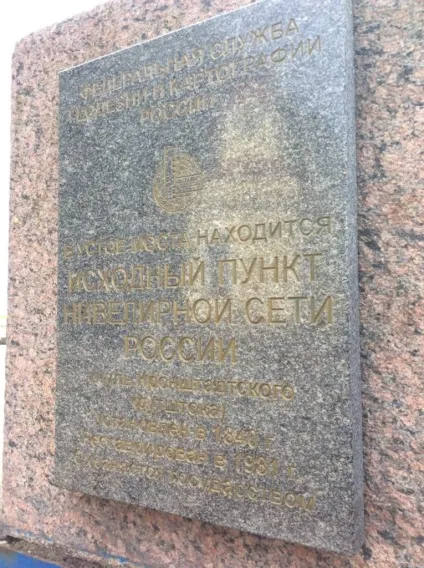

Пам'ятна плита нуль-пункту Кронштадтського футштока.

У 1977 році в СРСР була прийнята Балтійська система висот (БСВ), згідно з якою відлік ведеться від нуля Кронштадтського футштока. Від цієї позначки відрахувати висоти опорних геодезичних пунктів, які закріплені на місцевості різними реперами і нанесені на карти. Система була закріплена реперами, що мають 1 клас точності.

Останніми серйозними змінами Кронштадтський футшток зобов'язане будівництву захисних споруд Ленінграда від повеней (дамбі), вплинув на точність знімаються показань. Щоб зберегти належну точність спостережень, на узбережжі Фінської затоки на захід від дамби були введені дублери Кронштадтського футштока, розташовані в Ломоносова, Кронштадті і селищі Шепелєва. Там же, в Шепелєва, був споруджений і - віковий рівневий пост. Надалі передбачається, що саме до Шепелевском посту повністю перейдуть функції Кронштадтського футштока.

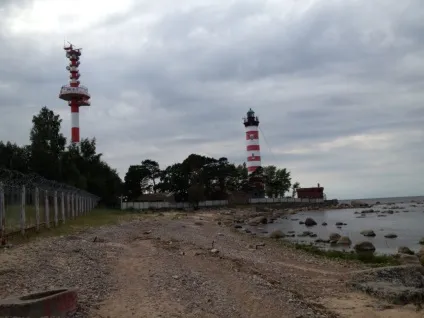

Маяковий містечко в Шепелєва

Сьогодні рідкісні туристичні групи проходять без зупинки біля Синього мосту. Воно й не дивно: Кронштадтський футшток є одним з найстаріших у всьому світі. Але і це не головне: де ще в нашій країні можна побачити справжній «пуп Землі», та ще розташований в настільки «демократичних умовах»? Дивовижна точка, яка дає початок всіх вимірах глибин і висот, орбітах космічних апаратів? І все це - невелика табличка з межею, закріплена в однієї з опор Синього моста, що приховує цілий пласт в історії Кронштадта і нашої країни ...

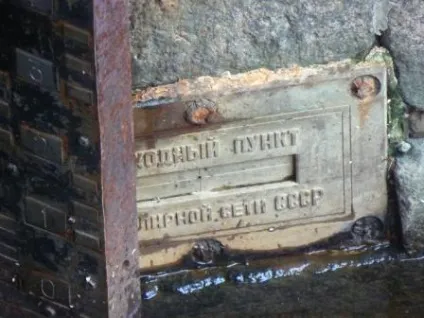

Ось він, вихідний пункт нівелірної мережі нашої країни!
