Кромкообрізні верстати двухпільние, однопільние

Будь-яке деревообробне підприємство від малого до великого стикається з проблемою великої кількості відходів при обробці колод. Пилорамні верстат виробляє грубу обрізку колоди, обрізаючи його до бруса з квадратним перетином, а потім, в разі необхідності, розпускаючи на бруски або обрізну дошку потрібних розмірів. Проводити обробку заокруглених відходів на пилорамі не раціонально.

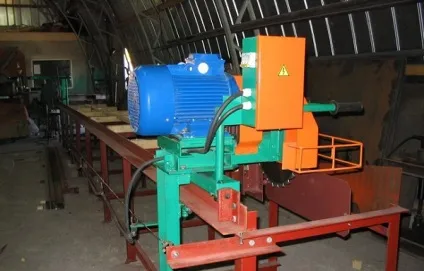

Кромкообрізний верстат по дереву

Однак ці відходи можуть приносити багато користі і додатковий прибуток. З них виготовляється обрізна дошка невеликої товщини, штапик і багато інших корисних виробів. Саме для цього на кожному деревообробному підприємстві встановлюють кромкообрезной верстат.

1 Застосування і принцип роботи

Кожне деревообробне підприємство намагається звести відходи виробництва до мінімуму і максимально раціонально використовувати деревину. Виконати ці завдання дозволяють кромкообрізні верстати.

Найчастіше на пилорамах встановлюють обладнання вітчизняного виробництва, типу ЦОД 450, Тайга, Кедр та інше. У побутових умовах часто користуються верстатами, зробленими своїми руками з підручних матеріалів.

Дане обладнання дозволяє обрізати округлені краї шальовки і обаполів і отримати обрізну дошку. Так само кромкообрезной верстат дозволяє розпускати дошки на бруски і заготовки товщиною від 5 мм. Такі вироби користуються великим попитом, оскільки використовуються в будівництві і декоруванні.

1.1 Особливості конструкції

Досить складно однозначно описати особливості конструкції верстатів по дереву, оскільки кромкообрізні верстати мають велику кількість класифікацій.

Електричний кромкообрезной верстат Алтай

За способом живлення двигуна обладнання може бути:

Розпилюють блок може пересуватися по напрямних вручну або автоматично, за допомогою електричного приводу.

За кількістю пив кромкообрезной верстат може бути:

однопільние. Дозволяє робити один проріз за один прохід. Для обрізки другої сторони, заготівлю потрібно повертати;
двухпільний. За один прохід дошка обрізається з двох сторін. На вітчизняному ринку представлені моделями ЦОД 450, Тайга К2М і багатьма іншими;
багатопильний. Один прохід матеріалу по робочій поверхні дозволяє відразу порізати шалевку на бруски або дошки потрібних розмірів.

Будь верстат складається з станини, на яку укладаються заготовки і каретки з двигуном, що обертає дискові пилки. Він може проводити розпилювання заготовок будь-якої довжини і ширини, що значно спрощує роботу і скорочує кількість виробничих відходів.
до меню ↑

1.2 Принцип роботи

У загальних рисах будь кромкообрезной агрегат по дереву типу ЦОД 450, Тайга і інші, - однопільние, двухпільний або багатобічні працює однаково. На Станинця укладається дерев'яна заготовка, уздовж якої рухається одна або кілька дискових пилок. Каретка, на якій обертаються пили, пересувається оператором верстата вручну за спеціальні поручні.

Читайте також: параметри і переваги моделей розпилювальних верстатів Корвет.

Однопільние верстат ЦОД 450 вимагає двох проходів для обрізки кромки з обох сторін. Як правило, таке обладнання влаштовано таким чином, щоб обрізку можна було виробляти рухом каретки в обидві сторони.

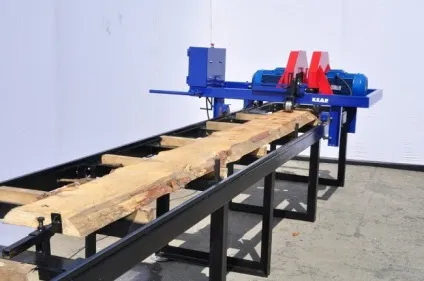

Кромкообрізний верстат «КЕДР» (Двухпільний, потужністю 15кВт)

Двухпільний верстат, дискові пилки на якому обертаються в різні боки, виробляє обрізку відразу з двох сторін, тим самим значно підвищуючи продуктивність праці.

Багатопилкові кромкообрізні верстати призначені для розпилювання заготовок з дерева на бруски або дошки потрібних розмірів. На такому агрегаті може одночасно паралельно працювати до 14 дискових пилок.

Двухпільний і багатобічні кромкообрезной верстат типу ЦОД 450 або Тайга вимагає регулювання відстані між пилами. Даний процес на більш старих моделях виконується механічно, своїми руками.

Нові розпилювальні верстати по дереву оснащені електронним управлінням, що дозволяє автоматично розставити пили в потрібному положенні з точністю до міліметра. Крім цього, нові моделі типу ЦОД 450 або Тайга, оснащуються лазерної лінійкою для виставлення заготовок і перемиканням швидкостей обертання пив.
до меню ↑

2 Поширені моделі і виробники

На вітчизняному ринку можна зустріти кромкообрезной верстат різних модифікацій вітчизняного виробництва. Це пов'язано як з вартістю, так і з якістю агрегатів. Рідше зустрічаються закордонні моделі, однак коштують вони значно дорожче.

Серед однопільние верстатів по дереву найбільш популярні марки «Кедр» і «Тайга».

Двухпільний верстат представлений моделями ЦОД 450, Тайга К2М, Авангард і т.д.

Найбільш широкий вибір, як серед вітчизняних, так і серед зарубіжних виробників, многопильних верстатів.

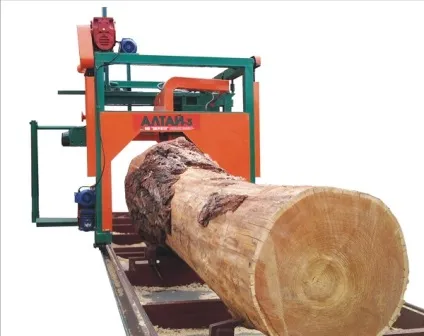

Пилорами Алтай ДПУ-500

До вітчизняного виробництва відносяться багатопильні агрегати:

Зарубіжні виробники пропонують наступні моделі:

MS Maschinenbau (Німеччина);
Wood-Mizer HR1000 (Німеччина) і т.д.

2.1 Робимо верстат своїми руками

Двухпільний агрегат зробити своїми руками дуже складно. Та й навряд чи він потрібен для побутових цілей. Тому розглянемо покроково, як зробити однопільние кромкообрезной верстат по дереву своїми руками.

Відзначимо відразу, що виробництво такого агрегату обійдеться досить недешево. Але якщо у вас в домашніх засіках валяється багато непотрібних виробів з металу, старих двигунів та іншого, то цілком можна братися за таку роботу.

Схема варіантів розпилу колод на кромкообрізних верстаті

Для виготовлення кромкообрезного верстата нам знадобляться:

Металеві труби, швелери і куточки.
Електродвигун.
Вали, наприклад, від сільськогосподарської техніки.
Дискова пила.
Інструменти для роботи з металом (болгарка, дриль, зварювальний апарат).
З'єднувальні елементи (болти, гайки, стяжки).

2.2 Етапи роботи

Для початку потрібно своїми руками виготовити міцну, надійну, стійку станину. Неякісна станина призводить до виникнення вібрацій, що, в свою чергу, стає причиною кривих розпилів і псування пили. Для виготовлення робочого столу підійдуть металеві швелера.

Будемо робити станину з параметрами 6500 × 2500 мм і висотою 1000 мм своїми руками. Для цього нам потрібно зварити рамку з швелерів і приварити до неї ніжки.

Далі до верху рамки по поздовжніх сторонах приварюють куточки і робимо паз для установки валів, на яких повинна рухатися ріжучий каретка.

Буквою «П» зварює металеві швелера для створення каретки і приварюють поперечну поперечину, на якій буде переміщатися пила.

Встановлюємо двигун. До його вибору треба підійти особливо відповідально. При використанні дискової пили діаметром 250 мм, нам знадобиться двигун, здатний забезпечити швидкість обертання не менше 5000 оборотів в хвилину.

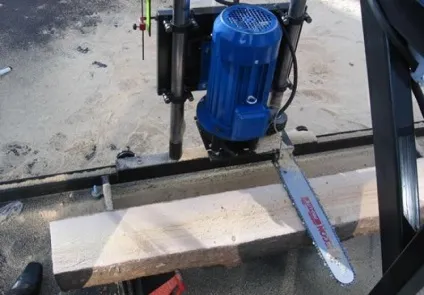

Саморобний деревообробний верстат з електропили

Кріпимо двигун до станини так, щоб він обертав пилу паралельно поздовжніх краях станини.

Всі зварні і болтові з'єднання потрібно робити своїми руками максимально надійно. Не забувайте, що швидкість обертання велика, а, отже, ймовірність серйозного травматизму так само.
