Кромкогиб ручної види, виготовлення своїми руками, креслення

Такий нескладний інструмент, як Кромкогиби, може виявитися корисним у багатьох ситуаціях, пов'язаних з необхідністю обробки виробів з листового металу. На сучасному ринку представлено безліч моделей такого пристрою, але при бажанні його можна виготовити своїми руками.

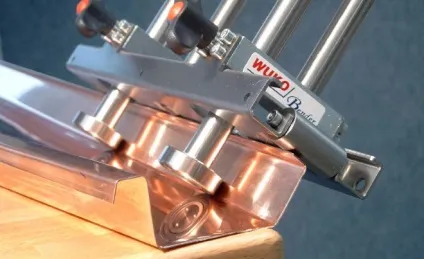

Кромкогиби можна використовувати для формування досить складних профільних елементів

Сфера застосування

Кромкогиб також активно застосовується в будівництві і при виконанні ремонтних робіт по дому. Використовуючи такий інструмент, формують фальцеві з'єднання тонколистових металевих елементів і навіть виготовляють вироби різної конфігурації.

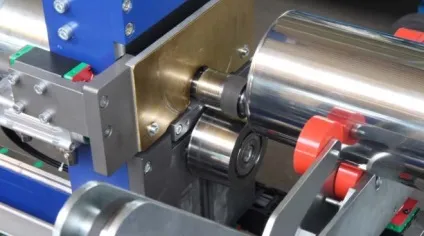

Відгин торця ринви на електромеханічному кромкозагинальні верстати

Якщо говорити про принцип, за яким діє Кромкогиби, то він досить простий. Щоб загнути крайку тонколистового вироби, шкалу Кромкогиби встановлюють на необхідну ширину обробки, потім край оброблюваної деталі поміщають між робочими роликами пристосування і, пересуваючи пристрій, виконують гинув.

Основні різновиди

Найбільш простими по конструкції з представлених на ринку Кромкозагинальні пристроїв є ручні пристосування роликового типу. Всі маніпуляції з такими Кромкогиб здійснюються за допомогою рукоятки, якої вони оснащені, а основну роботу по деформації краю металевої заготовки виконують ролики. Ширина згину, що виконується за допомогою такого пристосування, регулюється за допомогою спеціального обмежувача, встановленого на напрямних пристрою.

Компактними ручними Кромкогиб можна працювати безпосередньо на місці монтажу

Високу мобільність Кромкогиби, працювати з яким можна навіть на висотних об'єктах, забезпечують не тільки його компактні розміри, але і невелику вагу, що становить близько 2 кг. Використовуючи ручний кромкозагинальних інструмент, можна загнути край металевої заготовки на кут до 90 °, при цьому товщина металу, з якого вона виготовлена, не може перевищувати 0,8 мм.

За допомогою Кромкогиби можна виконувати згини будь-якої довжини, а їх ширина може перебувати в інтервалі 0,5-20 см. Як видно з технічних характеристик такого пристрою, його можливості досить обмежені, тому використовувати його доцільно лише для вирішення нескладних технологічних задач. Більш продуктивним і функціональним є Кромкозагинальні верстат, оснащений гідравлічним приводом. Оператору, що працює на такому обладнанні, не треба докладати значних фізичних зусиль для того, щоб зігнути кромку металевої заготовки. За рахунок високої потужності, якої відрізняється такий пристрій, його можна використовувати для обробки заготовок з листового металу навіть значної товщини.

Кромкозагинальні верстат ZSH-4,0 з гідравлічним притиском роликів

Гідравлічний Кромкозагинальні верстат в залежності від габаритів може бути стаціонарним або пересувним. Саме гідравлічним приводом найчастіше оснащується таке обладнання, яке має й іншу назву - «Кромкозагинальні прес».

Кромкозагинальні верстат може бути оснащений і електромеханічним приводом. За допомогою даного устаткування можна виготовляти фальци різного типу і навіть виконувати осадку фальцевого шва, якщо оснащення верстата дозволяє це робити.

Виконання кромки або її обрізка на роликовому верстаті відбувається за допомогою змінних роликів, від яких і залежить форма отгиба

Самостійне виготовлення кромкозагинальні верстати

Як зробити пристосування для виконання Кромкозагинальні операцій? Вирішується така задача досить просто.

Варіант перший. Верстат для згину довгих прямих кромок

Для того щоб виготовити такий пристрій, вам будуть потрібні його креслення, які нескладно знайти в інтернеті, а також наступне обладнання та витратні матеріали:

металеві швелери, з яких виготовляють підставу і притиски Кромкогиби;
товстостінний куточок для виготовлення обжимного пуансона;
металевий лист, з якого будуть виготовлені щітки Кромкогиби;
металева скоба, яка використовується в якості ручки пристрою.

Схема роботи саморобного Кромкогиби

Схема збірки, що дозволяє виготовити верстат для виконання Кромкозагинальні операцій, виглядає наступним чином:

На ребрах пуансона і підстави знімаються фаски, розмір яких повинен становити 7х45 °, а довжина - 30 см.
До пуансону приварюються металеві прутки діаметром 10 мм, які будуть виступати в якості осей. Приварюючи такі прутки, необхідно стежити за тим, щоб їх вісь збігалася з ребром куточка.
На кінцях робочої частини притиску робляться вибірки.
Саморобний Кромкогиби попередньо збирається в лещатах, за допомогою яких пуансон стискається з підставою. При цьому важливо стежити за тим, щоб стінка пуансона і робоча полку підстави, між якими міститься картонна прокладка, розташовувалися в одній площині.
На вісь пуансона надягають сталеві щітки, які притискаються до основи за допомогою струбцин.
Після перевірки правильності положення щіток їх приварюють до основи пристрою.
У підставі Кромкогиби просверливаются отвори, в які вкручуються затискні болти.
До основи верстата - металевого швелеру - привариваются шпильки, на які накручуються гайки.
Викрутивши болти, їх вставляють в розсвердлений отвори притискного механізму і накручують на них обмежувальні гайки.
До металевого куточка саморобного Кромкогиби приварюється ручка.

Креслення гибочной балки (натисніть для збільшення)

Креслення нижньої балки (натисніть для збільшення)

Креслення притискної балки (натисніть для збільшення)

Після того як ваше Кромкозагинальні пристрій зібрано, залишається тільки зафіксувати його в слюсарних лещатах.

Закріплений на верстаті Кромкогиби
