Кроквяна система мансардного даху пристрій, схеми, монтаж

Пристрій мансардного даху дозволяє відчутно збільшити корисну площу і раціонально організувати простір малоповерхового будинку. Однак її будівництво нерідко лякає домашніх майстрів занадто складним і трудомістким процесом. Побоюватися не варто, адже результат забезпечить красивою дахом і зручними додатковими приміщеннями. А для того щоб підсумок роботи радував господаря і домочадців, потрібно знати, за якими правилами споруджується кроквяна система мансардного даху, яким способом її простіше і краще влаштувати.

При згадці мансардних дахів ми моментально згадуємо п'ятикутну подвійні конструкцію значних розмірів над зрубом, бетонними або цегляними стінами. Зорова пам'ять підказує, що у скатів її неодмінно повинен бути різновеликими ухил, тобто нижня частина даху просто зобов'язана бути набагато крутіше, ніж верхня. Через різницю в кутах нахилу формується опуклий злам, який подарував даху народна назва «ламаної». Термін обгрунтовано перекочував в технічні визначення мансардних споруд. Він відображає суть звичного стандарту в пристрої, але зі зміною часто не має нічого спільного. Незважаючи на те, конструкція всіх мансардних дахів в обов'язковому порядку включає дві частини, візуально їх наявність не завжди можна визначити.

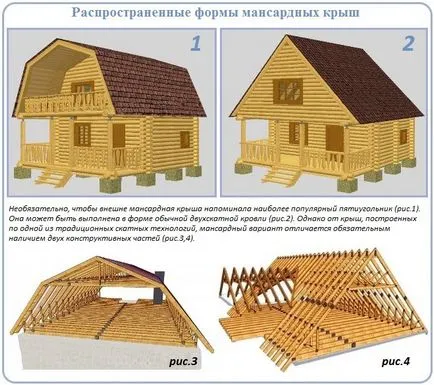

Чисто за зовнішніми показниками переважна кількість мансардних конструкцій можна розділити на:

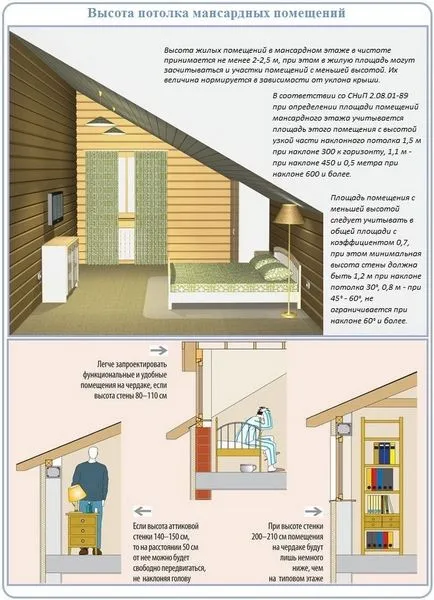

В обох зазначених різновидах кроквяна система складається з двох піднятий один на одного ярусів. Нижня спорудження формує корисний простір житлової мансарди висотою від 2 до 2,5 м, щоб переміщатися всередині нього було не важко. Другий ярус створює форму верху даху, йому дозволено бути довільною висоти.

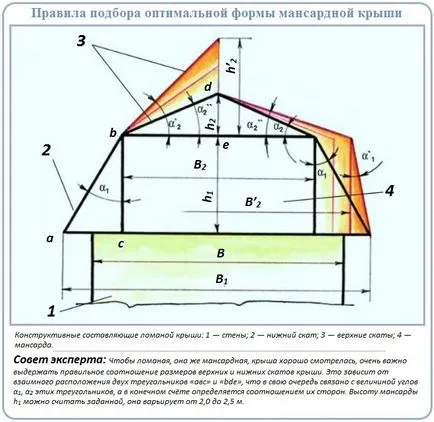

Варіюючи кут нахилу верхніх і нижніх крокв, можна отримати оптимальну на власний погляд форму даху. Вважається, що найкраще виглядає п'ятикутна мансарда, кути якої стикаються з уявної окружністю.

Відзначимо, що принцип будівництва ламаного даху підходить не тільки для двосхилих стропильних систем. Інтерпретуючи базовий метод мансарду можна організувати в вальмових, односхилих, шатрових та інших покрівельних конструкціях.

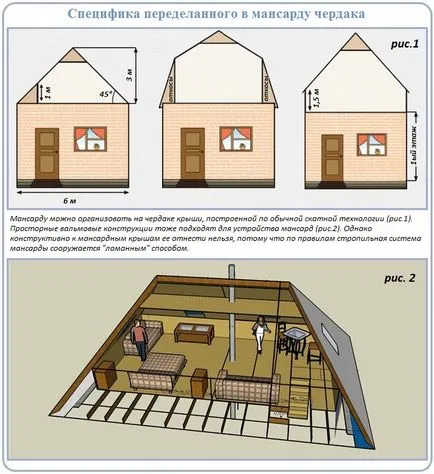

Іноді під мансарду переробляють вже існуючу споруду, в зведенні якого не використовувалася «ламана» технологія. Однак ці дахи апріорі до мансардному розряду віднести не можна. Правда, ніхто не заважає при достатній потужності стропильних ніг використовувати ригелі скатних стропильних систем в якості стельових балок, а опори додаткових прогонів в якості бруса для обшивки мансарди.

З'ясували, що головна ознака мансардного даху це наявність двох суміжних кроквяних конструкцій, з'єднаних в трикутник або п'ятикутник симпатичною господареві форми. У їх будівництві використовується типові технології спорудження кроквяних каркасів для скатних дахів:

Похилі, згідно з якою будують нижній ярус мансарди і використовують в пристрої верхній частині.
Висяча. Відповідно до неї будують тільки верхню частину конструкції.

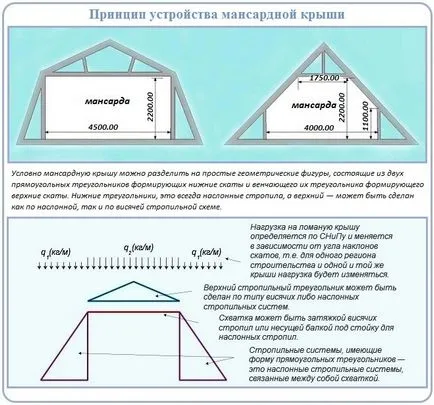

Якщо для спрощення розріз мансардного даху розділити на дві половини, внизу вийде трапеція, а вгорі трикутник. Похилим сторонам трапеції дозволено бути виключно наслоннимі, а сторонам трикутника наслоннимі і висячими.

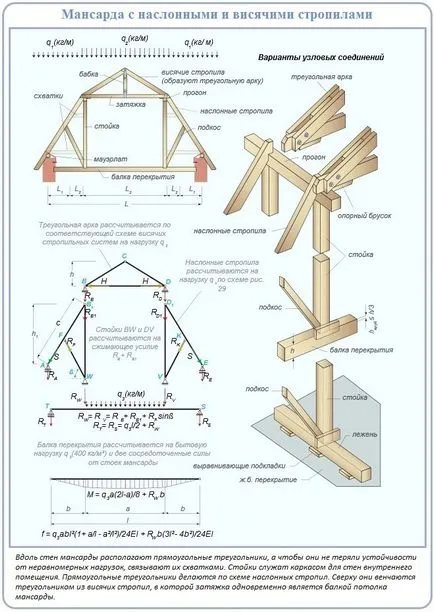

«Класикою жанру» по праву вважається п'ятикутна схема кроквяної системи мансардного даху зі стійками-підпірками, що утворюють стінки внутрішнього приміщення. Її розріз умовно ділиться на найпростіші геометричні фігури. У центрі прямокутник, з боків якого розташовані два дзеркально розгорнутих прямокутних трикутника, зверху рівносторонній трикутник.

Похилі крокви нижній частині конструкції спираються внизу на мауерлат, а верхній п'ятою на правий або лівий прогін. Частина каркаса мансардного даху, що вінчає споруду, виконують висячі кроквяні арки. Їх доповнюють бабкою-підвіскою посередині, якщо їм призначено перекривати проліт більше 3м. Бабцю можна з'єднувати з затягуванням арки врубкой, як опорну стійку. Її робота полягає в запобіганні провисання затягування - це не опора, а підвіс.

Підпірки-стійки наслонних стропіліни нижній частині спираються через лежень на перекриття. При необхідності збільшити стійкість під підпірки монтують підкоси. З лежнем і прогонами стійки з'єднуються врубками, місця з'єднання дублюються металевими куточками і зубчастими пластинами. Якщо перекриття бетонне, під лежень стелить бітумна гідроізоляція. Лежень може бути покладений нема на перекриття, а на цегельні стовпчики або на вирівнюють дошки. При пристрої мансарди по дерев'яному перекриттю можна взагалі обійтися без лежня і врізати стійки безпосередньо в балки.

На досить круті нижні частини схилів мансардних дахів практично не діє снігове навантаження, опади адже на них не затримуються. Однак у круто встановлених стропіліни є інша біда - рвучкі вітри будуть прагнути перевернути і зірвати дах. Тому до кріплення системи до мауерлату поставитися потрібно дуже серйозно. У мансардного ситуації до стін скрутками прив'язується кожна стропіліни, а не через одну, як у звичайних скатних конструкцій.

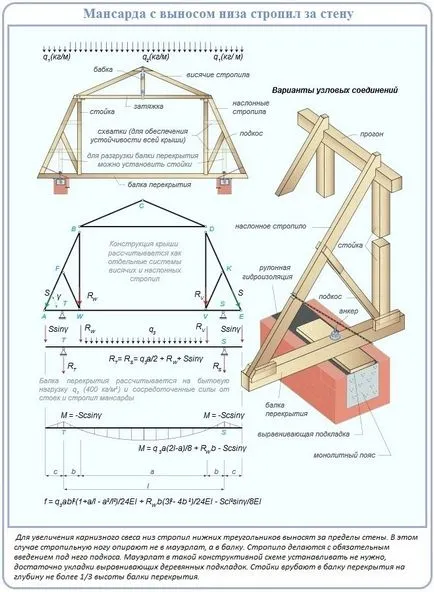

Нерідко буває, що запланована мансардні конструкція формує занадто вузьке внутрішній простір. Його можна розширити шляхом виносу стропильних ніг за межі стін. Тобто спиратися кроквяна нога буде не на мауерлат, а на балки верхнього перекриття. Цей випадок по ідеї взагалі не потребує мауерлат. Зате підсилюють підкоси в схемі з виносом стропіліни застосовують беззаперечно, бо під крайньою частиною бічних трикутників ніякої опори немає зовсім.

Установку мауерлата можна скасувати, а ось заливка монолітного з / б поясу для кріплення балок до цегляних стін вельми бажана. Балки перекриття до монолітного поясу кріпляться анкерами, в них включаються опорні стійки максимум на 1/3 товщини бруса. Важливий момент: винос стропіліни за стіну просто зобов'язаний сформувати карниз для дерев'яних будинків шириною не менше 0,5 м, для бетонних і кам'яних мінімум 0,4 м.

Технологія спорудження кроквяної конструкції з виносом кроквяної ноги за стіну:

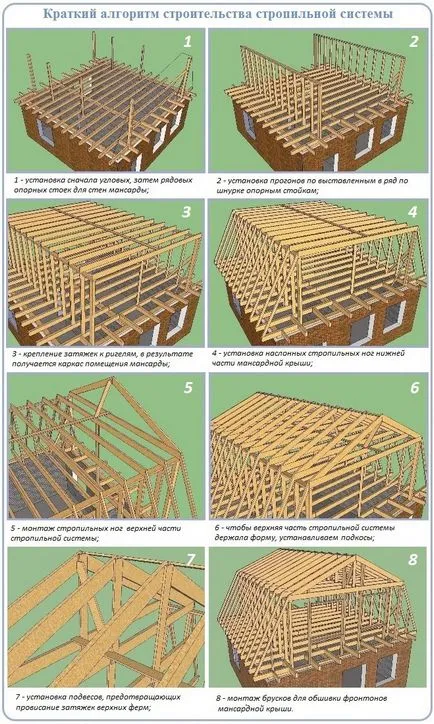

Встановлюємо крайні балки перекриття, що визначають контур карнизних звисів. Оскільки перекриття буде навантаженим, перетин балок приймаємо від 150 × 200 мм. Якщо при укладанні стартового бруса виявиться, що стіни не формують ідеальний прямокутник, прагнемо зміною положення балок виправити огріхи.
По натягнутих між закріпленими крайніми балками шнуркам укладаємо і фіксуємо інші бруски. Контролюємо висоту і крок укладання балок перед кріпленням. Відстань між елементами перекриття дорівнює кроку між кроквяними ногами. Для утеплених дахів оптимальний крок установки стропіліни 0,6м, тому що він дорівнює ширині плити теплоізоляції. Якщо крокви будуть монтуватися з подібною частотою, їх можна зробити з дошки 50 × 150 мм.
Від лівого і правого краю відкладаємо відстань, рівну довжині короткого катета прямокутного трикутника. У зазначених точках акуратно стамескою вибираємо гнізда на третину висоти балки під крайні опори.
Виготовимо опори шляхом витескі шипів. Їх потрібно зробити за розмірами обраних гнізд. Для виготовлення кутових опор підійде брус перерізом 100 × 150 мм, з нього ж слід зробити дві несучі опори для фронтонних сторін даху. Під рядові стійки досить бруса 50 × 100 мм. Матеріал для опорних елементів повинен бути довшим проектної висоти на довжину шипа, але краще на 10см на випадок помилок при стеске.
Встановлюємо кутові стійки і скріплюємо їх тимчасовими розпірками. З'єднуємо стійки шнурки.
За шнурку схилом вивіряємо в балках точки вибірки гнізд під рядові опори і вибираємо зазначені отвори.
Встановлюємо рядові стійки і дві несучі опори в центрах фронтонів мансарди.
На встановлені опори укладаємо прогони - дошки перетином 50 × 150 мм. Кріпимо прогони куточками. Необов'язково використовуватися стільки ж цвяхів, скільки в куточках отворів. Досить двох-трьох на кожну площину. В результаті укладання дошки виходить каркас стін майбутньої мансарди.
З'єднуємо встановлені один проти одного опори брусками, прикріпивши їх до прогонів куточками. Ці елементи будуть виконувати функцію ригелів, що працюють на розтяг. Тому для їх виготовлення потрібно пиломатеріал 1го сорту перерізом 100 × 150 мм. Під кожен встановлений ригель потрібна тимчасова опора з дюймовку 25 × 150 мм.
Зверху ригелі тимчасово скріплюємо все тієї ж дюймовку, відступивши від країв каркаса 20-30см. Тимчасовий рідкісний настил з однієї-двох-трьох дощок потрібен для зручності монтажу верхньої частини кроквяної системи.
Робимо з дюймовку шаблон для стропіліни нижнього ряду. Для цього докладаємо дошку-заготовку до торця прогону і балки. Потім окреслюємо лінії пазів, уздовж яких належить відпиляти надлишки. Приміряємо, при необхідності підтесував надлишки.
За шаблоном виготовляємо кроквяні ноги. Якщо є сумніви в бездоганності будівництва, то випиляти для початку краще тільки верхній паз. Помістивши стропіліни на належне їй місце, можна буде потім скорегувати нижній паз по факту без небажаної псування матеріалу.
Встановлюємо торцеві кроквяні ноги, які потрібно буде знову з'єднати шнурком.
Орієнтуючись на шнурку монтуємо кроквяні ноги нижнього ярусу мансарди.
Аналогічно виготовляємо шаблон для верхньої частини кроквяної системи. Для того щоб знайти лінію верхнього спила, тимчасово нашиваємо на фронтонну опору дошку.
Робимо дзеркального побратима для попереднього шаблону. Спиратися крокви верхнього ярусу будуть один в одного.
Приміряємо обидва шаблону на даху. Якщо все в нормі, виготовляємо по ним потрібний кількість верхніх стропіліни з дошки 50 × 150 мм.
Споруджуємо верхній ярус кроквяної системи.
Для того щоб ригелі НЕ провисали, монтуємо до кожної верхньої фермі бабки потрібного розміру. Жорстко пришиваємо їх тільки до конькової зоні, низ не повинен бути жорстко закріплений.

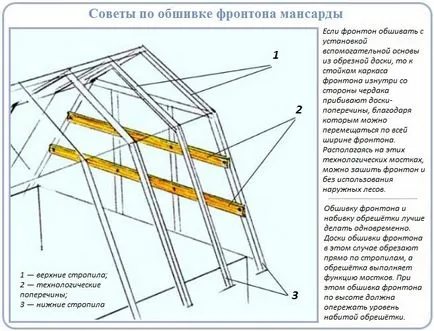

Далі кроквяні ноги прикручуються до стін дротяними зв'язками. Потім встановлюється каркас фронтону, за яким його потрібно обшити. На завершення монтується решетування з кроком, відповідним характеристикам покрівельного матеріалу.

Технологія відрізняється від попереднього способу тим, що на перекриття встановлюються непоодинокі опори, а повністю підготовлені до кріплення модулі-блоки бічних стін майбутньої мансарди. Блоковий метод пристрою кроквяної системи дозволяє оптимізувати будівництво мансардного даху, тому що спорудження модульних елементів проводиться на землі. У спокійних умовах без відчуття висоти досягти точності вузлових з'єднань легше.

Процес пристрою блокової мансардного даху:

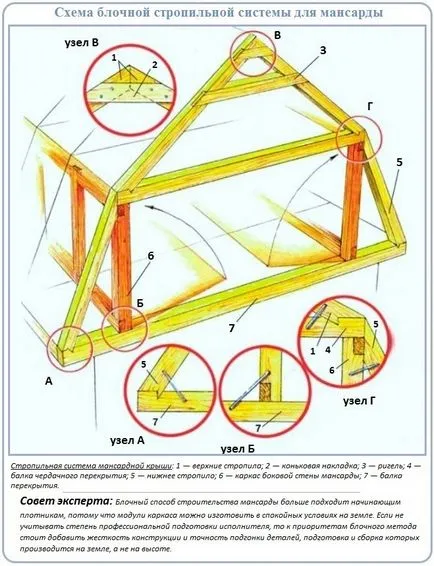

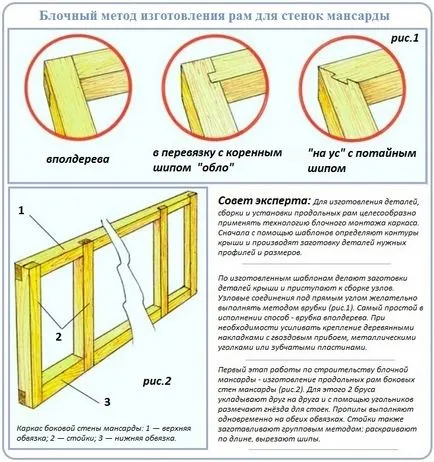

За заздалегідь зробленому проекту виготовляємо рами стінок мансарди. Поздовжні бруси по цій методі відіграють роль прогонів і лежней. Їх разом зі стійками розкладаємо на рівному майданчику і відзначаємо за допомогою кутника гнізда під опори бічних стін. За відміреною лініях робимо пропили.
Вирізаємо на стійках шипи, розмір яких повинен відповідати розмірам гнізд.
З'єднуємо поздовжній брус з вертикальними стійками, отримуємо дві модульних рами - це стінки мансарди.
Піднімаємо рами наверх, встановлюємо на призначене місце. Тимчасово фіксуємо положення стінок розпірками, потім прикріплюємо їх до балок перекриття скобами.

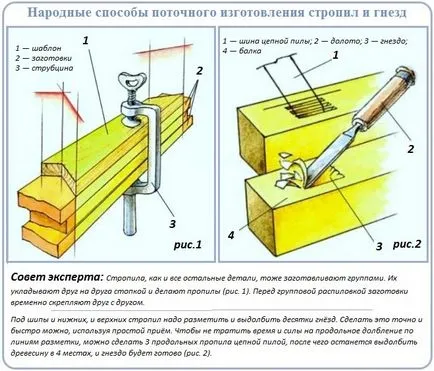

Стамескою вибираємо на краях балок гнізда для установки нижнього ряду крокв. Розташувати їх треба в одну лінію. Щоб дотримати геометрію простіше спочатку намітити їх бензопилою, потім доопрацювати стамескою.
Верхній кроквяний ярус мансарди виконуємо на землі, примірявши попередньо заготовки до встановлених елементах. Для точності підгонки до торця майбутньої даху тимчасово прибиваємо дошку так, щоб один її краю чітко повторював центральну вісь кроквяної системи. Підстава верхнього мансардного трикутника виконує функцію розтяжки. Довжина його дорівнює відстані між зовнішніми вертикальними площинами встановлених рам. По краях розтяжки вибираємо гнізда, а на нижніх п'ятах стропіліни шипи.
Збираємо кроквяні ферми верхнього ярусу, для надійності монтуємо додатковий ригель, коньковий вузол підсилюємо трикутної леревянной накладкою.
Ще не перемістилися на дах, робимо заготовки стропильних ніг. Приміряємо їх до розкладених на землі рам. «Розкроїти» їх зручніше одним махом, прихопивши кілька штук струбциной. Випилюємо тільки верхній скіс з урахуванням того, що спиратися він буде частково на стійку стінки, частково на розтяжку верхніх стропильних ферм.
Приміряємо нижню стропіліни до торця. Прорисовуємо в зоні її нижньої п'яти форму шипа, що повторює конфігурацію гнізда в балці. Випилюємо шипи.
Переміщаємо на дах ферми верхнього ярусу і кроквяні ноги нижнього ярусу. Монтуємо спочатку ферми, прикріпивши їх до верхньої обв'язки стін скобами, потім крокви нижній частині, прикріпивши їх до балок перекриття все тими ж скобами.

Наступні етапи будівництва даху виконуються за стандартними правилами. Детально ознайомлять з описаними принципами споруди кроквяної системи креслення для мансардного даху, наочно представляють конструкцію. Завдяки виробництву з'єднань врубкой впівдерева збільшується міцність і жорсткість каркаса в цілому, що дозволить не монтувати додаткові підкоси.

Мінус методу полягає в тому, що готові модулі досить важко транспортувати на дах. Щоб перенести туди зібрані блоки без застосування вантажопідйомної техніки буде потрібно мінімум 4 людини.

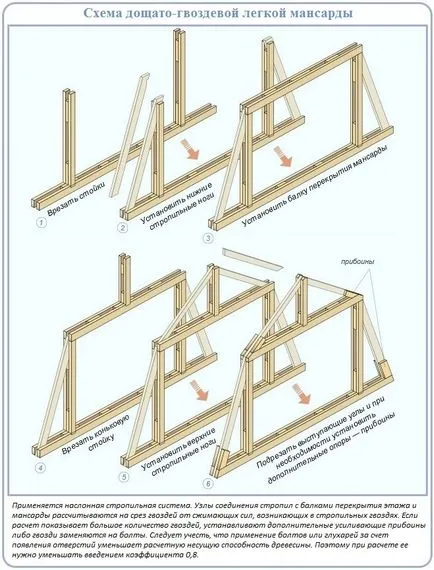

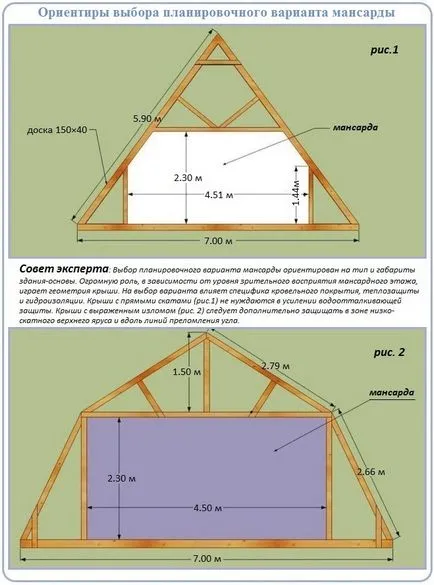

Будувати потужну мансарду над невеликими дачними будиночками недоцільно, але заощадити місце на малогабаритному ділянці все ж хочеться. Для господарів невеликих будівель є відмінний варіант - легка дощато-цвяхова наслонних конструкція. Спосіб повинен сподобатися прихильникам економії, тому що в спорудженні не використовується цілісний брус.

Для виготовлення кожного з опорних елементів використовуються дві дошки, між якими встановлені дистанційні відрізки бруска. Формована брусками порожнину пояснює, чому система легка в порівнянні з цільними побратимами. Для забезпечення просторової жорсткості встановлюються вітрові сутички, що з'єднують опори із кроквяними ногами. Свій внесок в посилення конструкції в свою чергу внесе лати.

Для успішного результату роботи дуже бажаний проект. Не факт, що представлені креслення з розмірами підійдуть для облаштування конкретного будинку. Типологія в будівництві зараз зовсім не вітається. Якщо немає взагалі ніякої документації, краще зробити хоча би нарис майбутньої даху, не забуваючи про висоту стель в мансардному приміщенні. При цьому:

Слід дотримуватися пропорції, адже занадто велика мансарда може перетворити невеликий будинок в безглузду, схожу на гриб будівництво.
Потрібно пам'ятати, що нижня частина мансардного даху будується з використанням наслонних крокв, а вони оптично занижують звис і перекривають верхню частину високо розташованих вікон. Відчутного ефекту нависання НЕ буде при пристрої мансарди по схемі з виносом крокв.
Не варто забувати, що висота мансардного приміщення зобов'язана забезпечити свободу пересування. Саме цей орієнтир потрібно для правильного визначення висоти стійок мансардних стінок.

Підібрати найкращі пропорції даху можна народним шаблонно-макетним способом. Згідно з ним на рівній просторому майданчику розкладаються бруски або дошки, що повторюють контур будови в реальну величину. Змінюючи кути, пересуваючи складові, можна домогтися оптимальної конфігурації. Елементи потрібно зафіксувати цвяхами і тут же поміряти довжини балок, крокв, затягувань, стійок. Отримані розміри допоможуть у виготовленні шаблонів.

Наведені нами базові варіанти і схеми пристрою мансардного кроквяної конструкції допоможуть визначитися з вибором оптимального типу кроквяної конструкції.
