Кроквяна система даху, її елементи, види, кріплення

Щодня на землі з'являються нові будинки, які будуються за абсолютно різними технологіями. Методом проб і помилок люди вибирають для себе оптимальну конструкцію, яка буде довго і якісно їм служити. Вибір системи будівництва даху - одні з найважливіших питань, що вирішуються в процесі проектування будинку. В даний час затребуваною стає кроквяна система даху, яка застосовується вже досить давно і має багато плюсів.

Кроквяної системою називають несучу конструкцію даху, яка є основою герметичності покрівлі та стійкості стін. Тобто, від якісно зробленої роботи в цьому напрямку залежить, наскільки довговічним буде будинок. Це каркас даху, який складається з ряду взаємодіючих між собою деталей.

Елементи кроквяної системи даху

Це досить складна конструкція, і важливість кожної її складової частини не варто недооцінювати. Ось з чого вона зазвичай робиться:

1. Стропило. або кроквяна нога. Це балка, яку використовують для формування кута нахилу всього даху. Крім того, крокви - це для покрівлі ще й опора. До вибору матеріалу, з якого буде зроблена кроквяна нога, потрібно підійти серйозно, адже на нього буде впливати вітер, вага людей, опадів. Тому данниеелементи кроквяної системи виготовляють з дощок, що мають великий розмір перетину, особливо в вертикальному напрямку.
2. Затягування. Це брус або дошка, що з'єднує крокви, які знаходяться на протилежних схилах. Вона розташовується горизонтально і не допускає того, щоб крокви розповзалися.
3. Прогін. Це брус, який служить опорою для крокв вгорі або посередині.
4. Стойка. За допомогою цього елемента підтримують прогін або крокви. Стійка - це складова системи, розташована вертикально, опорою для неї часто служать стіни.
5. Мауерлат. Це брус найчастіше квадратної форми, опора для нижньої частини крокв. Мауерлат укладають по всьому периметру будівлі на стіни.
6. Вітрова балка. Цей елемент пов'язує крокви один з одним, утворюючи скат даху. Йдеться про дошці, яка прикріплюється під кутом до кроквяних ніг від горища. Завдяки вітровій балці запобігає рух крокв при сильному вітрі.
7. Підкіс. Кроквяна система даху передбачає наявність бруса, який повинен підпирати крокви, щоб вони не прогиналися. Кріплять підкіс під кутом до вертикальних елементів будівлі.
8. Шпренгель. Це балка, зроблена з колоди або бруса, завдяки якій зміцнюється вся конструкція. Її розташування горизонтальне. Шпренгель знаходиться на суміжних стінах, правильно буде його встановити перпендикулярно бісектрисі кута, який створюють дані стіни.
9. Кобила. Це дошка, яку кріплять до крокв, а саме до їх нижньої частини. Головна роль цього елемента - створити звис покрівлі.
10. Нарожнік. Це крокви, але вкорочене, що спирається однією стороною на мауерлат, а інший - на діагональну ногу.

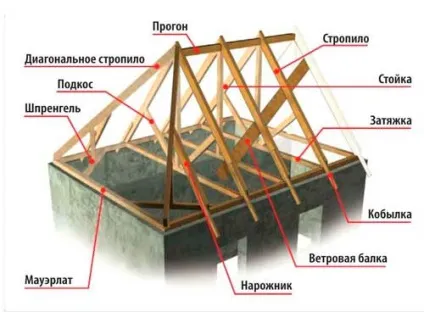

елементи кроквяної системи даху

Особливості кроквяної системи двосхилого даху

Двосхилий дах - це найбільш поширений вид покрівлі для будинків до 3-х поверхів включно. Монтувати таку дах зовсім неважко, це можна зробити і самостійно. Дана установка кроквяної системи передбачає наявність двох нахилених один до одного прямокутних площин, які роблять верхню частину будови трикутної.

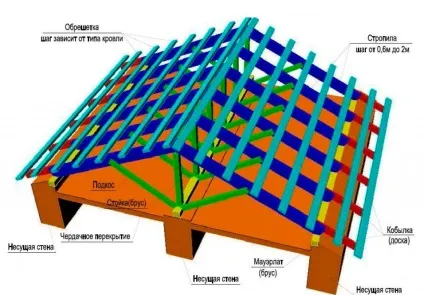

пристрій кроквяної системи двосхилого даху

Подвійні даху в основному складаються з крокв і мауерлатів. Буває наслонних і висить кроквяна система такого виду покрівлі. При наслонних системі кроквяні ноги перекривають дах і мають проліт до 7 м. Якщо потрібно перекрити більший проліт, вдаються до установки проміжних опор, що збільшує довжину прольоту до 12-15,5 м. Похилі крокви мають опори на верхній частині стін або ж на вінці зрубу. В якості опори служать середні і нижні частини крокв.

варіанти кроквяної системи двосхилого даху

Висяча кроквяна система даху - це конструкція, в якій крокви спираються на несучі стіни, при цьому проміжних балок немає. Такий вид покрівлі прийнятний для будинків, в яких стіни зроблені з легкого матеріалу. Перевага висячої системи в наступному: вона відмінно підходить для формування довгих прольотів. Щоб конструкція була міцна, використовують прогони, підкоси, стійки.

Кроквяна система четирехскатной даху: переваги і недоліки

Чотирьохскатна дах - одна з найпопулярніших для сучасних приватних будинків. Вона має ряд переваг:

• стійкість до ураганів;
• стійкість до деформацій;
• хороший захист фасадів будівлі від опадів;
• краса зовнішнього вигляду.

Однак існують і недоліки такої кроквяної системи:

• конструкція дорожче двосхилим;
• скати зменшують площу горища;
• встановити чотирьохскатну кроквяну систему самостійно дуже складно.

до змісту ↑

Головні кріплення кроквяної каркаса даху

Щоб знати, як правильно робити каркас покрівлі, потрібно розуміти, які є основні вузли кроквяної системи. Основні вузли наступні:

1. Вузол кріплення до балки. Кроквяну ногу необхідно прикріпити до балки за допомогою зуба з шипом (в крокві) і гнізда (в балці). При цьому гніздо повинно мати глибину, яка буде складати 25-30% від обсягу балки. Якщо мова йде про дах з кутом нахилу в менш ніж 35 °, використовується вузол з двома шипами. Для створення конструкції застосовуються металеві шурупи, цвяхи, куточки, болти, а також дерев'яні косинки, шипи і бруси.
2. Вузол кріплення до мауерлату. Для кріплення робиться запив, або сідло на крокві, далі з'єднання фіксується за допомогою цвяхів, скоб і дроту. Два цвяха схрещують між собою, а між ними по центру забувають третій. Так відбувається кріплення крокв двосхилим даху і мауерлата.
3. Вузол конькового з'єднання. Можна кріпити встик, внахлест і на коньковой брус. Найчастіше це роблять внахлест, в цьому випадку кроквяні ноги стикаються між собою не торцями, а площинами. Кріплення відбувається за допомогою шпильки, цвяхів або болта.

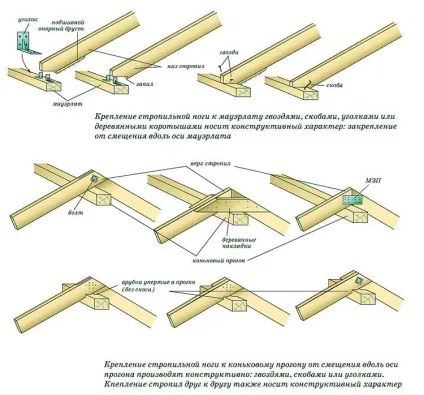

вузол кріплення до балки

вузли крапчасті до мауерлату і коника

Приклад розрахунку кроквяної системи звичайної двосхилим даху

Побудувати кроквяну дах самостійно цілком реально, важливо зуміти правильно розрахувати кількість матеріалів, необхідних для даних робіт, а також врахувати всі суттєві нюанси.

Необхідно розглянути конкретний приклад розрахунку кроквяної системи даху, і тоді все стане зовсім ясно. Отже, візьмемо будинок шириною в 4 м, а завдовжки в 6 м. При цьому кут нахилу крокв дорівнює 120 °. Буде реалізовано пристрій даху з металочерепиці. між кроквами 1 м. 0,5 - припуск на козирок даху.

• Знаходимо висоту центральної опори: 0,5х (Ширина будинку) / tgY / 2 = 0,5х4 / 1,73 = 1,2 м.
• Обчислюємо довжину кроквяної ноги. Розмір крокв для даху знаходиться так: 0,5х (Ширина будинку) / sinY / 2 + 0,5 = 2,8 м.
• Площа даху: (Довжина будинку) х (Довжина кроквяної ноги) х2 = 33,6 м². Це число листів металочерепиці, яке потрібно буде мати для даху.
• Розрахуємо довжину бруса: 2х (Довжина кроквяної ноги) + (Ширина будинку) + (Висота центральної опори) = 75,5 погонних метрів.
• Оскільки довжина будинку 6 м, а відстань між кроквами 1 м, необхідно буде мати 7 крокв.

до змісту ↑

установка крокв

Починати роботу слід з балкових перекриттів. Щоб зрозуміти, як встановити крокви на дах, потрібно розібратися в варіантах монтажу. Якщо горищем не планують користуватися як житлом, можна брати дошки 50х150 мм. Якщо ж треба зробити мансарду, потрібен брус 150х150 мм, який буде встановлюватися на несучі стіни будинку.

Процес установки крокв передбачає наступні етапи:

1. Заготівля елементів конструкції. Для цього виготовляються дошки і бруси потрібного розміру, використовуючи круглопильний верстат.
2. Розмітка всіх складових частин конструкції по шаблонах.
3. Збірка кроквяної системи даху згідно з розміткою. Після завершення цих робіт слід провести маркування всіх елементів.
4. У кроквяних ногах і інших елементах підбираються гнізда. Всі кріплення виробляються за допомогою цвяхів, шурупів, саморізів, металевих куточків, дюбелів і дроту.

Крокви, мають невеликі прольоти, цілком можна збирати поза будівництва на спеціальних підприємствах і купувати їх уже в такому вигляді. Завдяки цьому каркас даху робиться набагато швидше.

Кроквяну систему не дарма вибирають для монтажу даху, адже вона проста і надійна. Знаючи алгоритм дій, можна створити довговічну покрівлю, яка буде захищати від вітру, холоду і опадів.
