Кроквяна система даху будинку дерев’яні та металеві крокви, види кроквяних конструкцій
Що таке крокви для даху?
Якщо сказати про це максимально коротко, то кроквяна система даху - це необхідний і важливий елемент будівлі, який складається з каркаса з опорами на несучі стіни будівлі. Цей каркас повинен служити в процесі будівництва надійною основою для всіх видів матеріалів, таких як різні види утеплювача, шари гідроізоляції, а також покрівельні матеріали.
Розміри і конструктивні особливості даху і всієї кроквяної системи залежать від декількох факторів.
- загального розміру всієї будівлі;
- правильного підбору матеріалів;
- правильний і точний розрахунок всіх майбутніх передбачуваних навантажень;
- переваг особистого характеру щодо форми даху у самого замовника.
- особистих переваг щодо форми покрівлі.
Всі вищеописані фактори дуже важливі для того, щоб була правильно підібрана кроквяна система будинку.
Кожен з цих факторів, безумовно, важливий для розуміння того, які види кроквяної системи будуть оптимальними для тієї чи іншої конкретної ситуації.
Які потрібні матеріали для кроквяної системи

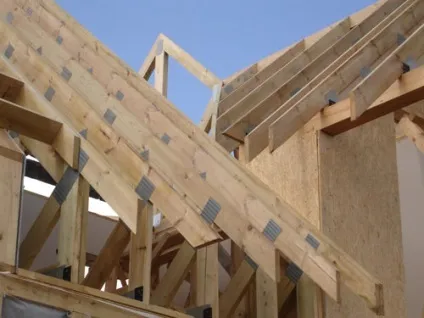

Дерев'яні кроквяні системи, мабуть, одні з найпоширеніших, а дерево - один з найнадійніших матеріалів. Цей матеріал дуже привабливий, так як установка його досить легка, а за ціною він набагато дешевше, ніж багато інших.
В якості найбільш поширеного матеріалу для облаштування кроквяних систем сьогодні виступає дерево. Часто при будівництві дерев'яних перекриттів використовується брус з дерев соснових порід -150 міліметрів. Але можна нарівні з цим матеріалом зустріти і дошки, але при цьому їх зазвичай зшивають.
Зверніть увагу - перш за все ця інформація стосується будівництва в приватному житловому секторі.
Коли зводять багатоповерхові будинки або в разі будівництва будівель промислових підприємств, тоді використовуються металеві кроквяні системи, а також і інші матеріали.
Щоб кроквяна система даху з дерева, прослужила якомога довше, перед монтажем необхідно спеціальним чином їх опрацювати. Для цього використовують різні склади, ось основні з них:
- Антибактеріальні склади - такі склади спрямовані на захист деревини від негативних процесів гниття в тому випадку, якщо дерево буде піддаватися впливу води (це може статися, якщо дерево знаходиться в покрівельному конденсаті);
- Протипожежні склади - тут все зрозуміло з назви, вони захищають дерево від загорянь.
Проблеми з обробкою і тими, і іншими складами сьогодні немає, адже ринок буквально переповнений різними препаратами, які успішно захистять крокви дерев'яні.
При обробці даними складами найкраще користуватися звичайною малярською кистю, так як при застосуванні методу розпилення просочування деревини може бути недостатньою.
Металеві стропіла- в чому їх перевага?

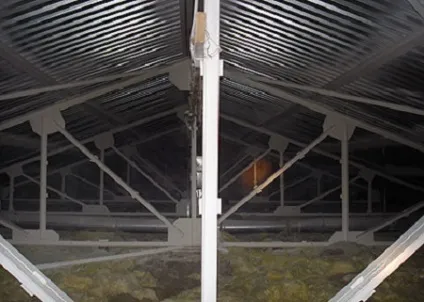

При зведенні дахів промислових будівель, а також багатоквартирних будинків не використовують крокви дерев'яні, найбільш поширеним варіантом буде кроквяна система з металу з технологією, яка називається - легкий сталевий каркас.
Така конструкція з тонкостінного оцинкованого металопрофілю для дахів досить надійна і довговічна. За словами деяких виробників, вона може прослужити більше 100 років.
Можна відзначити і деякі її переваги в порівнянні з дерев'яними. Наведемо лише деякі з них:
- Пожаробезопастность даного матеріалу - така кроквяна система покрівлі, складається з матеріалів, які не схильні до горіння, тому, загоряння виключається, Якщо все ж пожежа почнеться, то даний вид кроквяної системи зможе якийсь час стримувати вогонь і запобігти обвалення покрівлі;
- Не потрібно проводити профілактичні роботи протипожежними складами або антигрибковими;
- Довгий термін експлуатації - не менше 100 років. Грибку дані конструкції несхильний, а антикорозійним захистом служить цинкове покриття;
- Можливість встановлювати такі крокви в будь-який час року;
- Монтаж таких металевих крокв досить легкий, можна використовувати лише дриль і шуруповерт;
- Дуже малі навантаження на несучі стіни будівлі, завдяки малій вазі конструкцій;
- Непогані показники для збереження тепла;
А чи потрібна вона, металева кроквяна система?
При зведенні багатоквартирних багатоповерхівок металеві крокви - це хороший вихід. Металеві крокви для даху можуть витримати великі навантаження, і в цьому випадку можна використовувати для покриття покрівлі, практично, будь-які матеріали.
Але при будівництві приватних будинків такі рішення на основі металевих конструкцій можна зустріти досить рідко. Все-таки метал - це не такий матеріал, який добре зберігає тепло, скоріше навіть навпаки.
Тому при монтажі таких конструкцій потрібно пам'ятати, що теплозахист в заміських і приватних будинках при використанні конструкцій з металу буде не дуже гарною. А ось дерев'яні кроквяні конструкції, навпаки, дуже добре зберігають тепло, тому крокви з дерева вважаються більш економічно вигідними. Вони значно скорочують, енерговитрати, а це останнім часом стає досить актуальним питанням.
Звичайно, якщо необхідно посилити дерев'яні конструкції елементами з металу, то це можна робити. Але потрібно обов'язково між металевими і дерев'яними конструкціями прокладати шар ізоляційного матеріалу, щоб в деревині від можливого скупчення конденсату не почалися негативні процеси гниття.
Цілісна металева кроквяна система може також зводитися за допомогою зварювання. У цьому випадку ніяких руйнівних процесів не буде, так як вся конструкція буде складатися з металу, вона не матиме контакту з дерев'яними частинами.
При установці металоконструкцій в покрівлі потрібно обов'язково її утеплювати. Так як конструкції з металу є «провідниками холоду».
Досить часто металеві конструкції використовують для додаткових опор, які вставляються під коньковий прогін. Адже саме ця частина будинку піддається максимальним навантаженням.
Але головне, з якого б матеріалу не була виготовлена кроквяна конструкція, головний критерій, яким вона повинна відповідати, це надійність конструкції. Іншими словами, всі елементи в конструкції крокв повинні бути закріплені максимально жорстко.
Тому не дивно, що більшість стропильних конструкцій виконуються у вигляді трикутника, адже саме цей вид кріплень, споконвіку, вважається найбільш надійним.
Форма даху і крокви
Залежно від форми даху застосовують різні типи кроквяних систем, наприклад.
- так звані висячі крокви;
- наслонние крокви;
- вальмовиє даху і їх кроквяна система.
Давайте розглянемо кожну з них уважніше.
Символ тип кроквяної системи

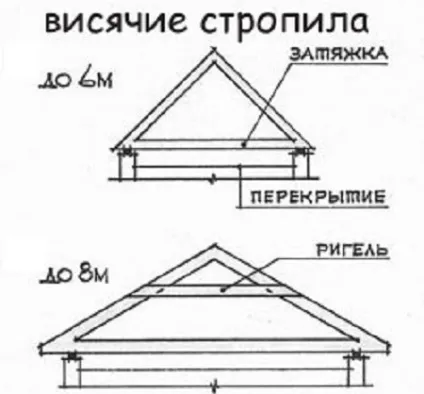

Найбільш простим видом кроквяних конструкцій є висячі крокви. Ось їх основні особливості:
Крокви такого типу мають всього дві точки, на які вони спираються. Цими точками опори є стіни самого будинку.

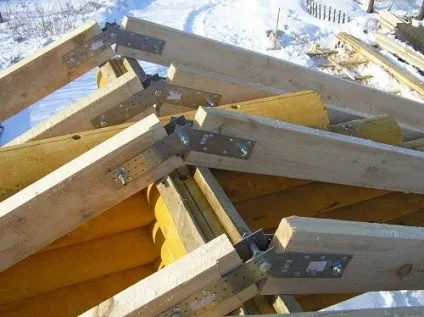

Спиратися на стіни, самі по собі, кроквяні ноги не повинні, вони повинні бути закріплені на спеціальному брусі - так званому мауерлат. Мауерлат - це товстий брус, який за допомогою шпильок, або інших видів кріплень, закріплюється на несучій стіні.
Даний вид конструкції здатний витримувати велике розпирає зусилля, а потім передавати його на несучу стіну.
Для того, щоб компенсувати розпирає зусилля, роблять затяжку. Вона покликана поєднувати кожну кроквяну пару, яка знаходиться внизу. Найчастіше можна зустріти конструкцію, коли встановлюють її в самій нижній частині. В цьому випадку вона ще може грати роль перекриття всієї покрівлі. Звичайно, ніхто не забороняє робити її і вище, але в цьому випадку необхідно пам'ятати, що зусилля на даний елемент багаторазово зростає.
Затягування - це важливий елемент в висячої кроквяної системі, адже вона не тільки стримує розпирає зусилля, але і ефективно перешкоджає роз'їзду ніг крокв.
Похилі крокви
Система наслонних крокв відрізняється від висячих тим, що ця система вимагає додаткової середньої стіни.
Якщо розглядати структуру більш детально, то можна виділити наступні ознаки.
Похилі крокви, точніше їх кінці, спираються на стіни будинку. У той час, як середня частина додатково спирається на несучу стіну, яка знаходиться всередині будинку, або йде упор на додаткові опори у вигляді стовпів.
Ще однією відмінністю є і те, що даний вид стропильних систем працює виключно на вигин. А ось те навантаження, що йде на стиск, їх абсолютно не зачіпає, так як йде в серединну додаткову опору.
Таким чином, для кроквяної системи наслонних типу все елементи можна робити значно тонше, а вся система може бути більш легкою. Звичайно ж, це може послужити значною економією будівельних матеріалів. Що істотно може скоротити грошові витрати.
Якщо зводиться покрівля для будівлі складної конструкції, тоді типи крокв можна чергувати. При наявності середньої несучої стіни (опори) встановлюються крокви Похилі типу, а при відсутності такої - висячі.
Крокви для вальмовой покрівлі
Особлива кроквяна система потрібна для вальмових чотирисхилих дахів. Це пояснюється тим, що геометрія даної покрівлі набагато складніше, і її крокви призначені для виконання різних функцій.
Розглянемо кілька основних типів таких крокв:
- Накосние діагональні крокви служать для з'єднання кутів будинку з торцями бруса (конькового). Вони формують ребра будується покрівлі. Це найдовші і найбільш міцні з усіх крокв, тому що на них припадає майже вся основне навантаження.
- Рядові центральні крокви призначені для з'єднання з боків скатів конькового бруса з мауерлат. Вони повинні встановлюватися строго паралельно один до одного.
- Кутові крокви (нарожнікі) набагато коротше рядових крокв. Служать для з'єднання мауерлата з накосная кроквами, а не з коником. Дані крокви визначають площині скатів будується даху.
Конструкція крокв для вальмовой покрівлі при своїй деякої складності все-таки, головне, повинна забезпечувати необхідну міцність четирехскатной даху.
Таким чином, вивчивши різні види кроквяних систем, ви повинні правильно вибрати конструкцію, яка підходить саме для вашого будинку. Вдала форма даху і міцна надійна кроквяна система зроблю ваш новий будинок не тільки красивим і індивідуальним, а й безпечним для життя.
