Перекидання кабіни КамАЗ 4310

Перед перекиданням кабіни загальмувати автомобіль стоянковим гальмом і встановити важіль перемикання передач в нейтральне положення. Повернути рукоятки обох запорів кабіни в крайнє нижнє положення і вивести з зачеплення запобіжний крюк правого запору.

Для перекидання кабіни в перше положення (38 °): встановити ручки на насосі в положення ПІДЙОМ КАБІНИ і, хитаючи рукоятку насоса монтажної лопаткою, перекинути кабіну;

для запобігання випадкового опускання кабіни закріпити стійки обмежувача стопорною шпилькою;

для опускання кабіни вийняти стопорну шпильку, встановити ручки на насосі в положення опускання кабіни ліфта і, хитаючи рукоятку насоса монтажної лопаткою, опустити кабіну.

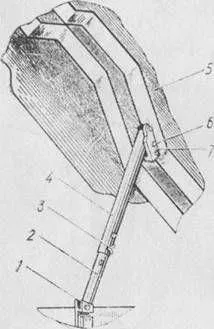

Мал. 5. Обмежувач підйому кабіни:
1 - нижній кронштейн: 2 - нижня стійка обмежувача; 3 - запобіжна шпилька; 4 - верхня стійка обмежувача; 5 - поздовжня балка кабіни; 6 - палець подовжувача; 7 - верхній кронштейн

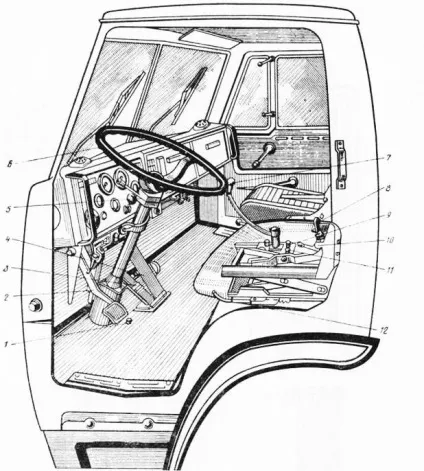

Мал. 6. Органи управління:
1 кнопка крана керування допоміжним гальмом; 2 - педаль вимикання зчеплення; 3 - педаль управління робочим гальмом; 4 - педаль управління подачею палива; 5 - комбінований перемикач; 6 - рульове колесо; 7 - важіль механізму дистанційного управління коробкою передач; 8 - рукоятка механізму регулювання жорсткості підвіски сидіння водія; 9 - рукоятка троса важеля зупинки двигуна; 10 - рукоятка крана управління стоянковим і запасним гальмами; 11 - рукоятка троса ручного управління подачею палива; 12 - важіль механізму поздовжнього переміщення сидіння водія

Для перекидання кабіни в друге положення (60 °): зняти передній буфер; підняти передню облицювальну панель; перекинути кабіну в перше положення; расшплинтовать і вийняти палець подовжувача; гідропідйомником перекинути кабіну в друге положення. Розміщення елементів керування автомобілем показано на рис. 6.

Мал. 7. Панель приладів і органів управління:
а - загальний вигляд панелі приладів і органів управління: 1 - щиток контрольно-вимірювальних приладів; 2 - клавішні перемикачі та вимикачі; 3 - попільничка; 4 - відкидна панель запобіжників; 5-речовий ящик: 6 - запобіжник передпускового підігрівача; 7 - перемикач передпускового підігрівача; 8 - важіль крана керування тиском в шинах; 9 - кнопка дистанційного вимикача «маси» автомобіля; 10 - замок вимикача приладів електрообладнання а стартера; 11 - рукоятка управління жалюзі; 12 - важіль крана включення механізму блокування міжосьового диференціала; 13- дублюючий вимикач лебідки; 14 - рукоятки управління краном отопітеля і заслінками розподільників повітря; 15 - індикатор засміченості фільтра повітря; 16 - блоки контрольних ламп; б - щиток приладів:

Розташування контрольно-вимірювальних приладів і органів управління спеціальним обладнанням показано на рис. 7.

На панелі приладів автомобілів останніх випусків додатково встановлені дублюючий вимикач лебідки, індикатор засміченості фільтра повітря, а також включена в схему контролю падіння тиску повітря в четвертому контурі гальмівної системи вільна лампа правого блоку контрольних ламп.

Кнопка крана аварійного розгальмовування не встановлюється.

Устаткування кабіни включає в себе пристрій для очищення і обмивання вітрового скла, механізми підйому стекол дверей, запірні пристрої дверей, систему опалення та вентиляції, механізм підресорювання сидіння водія.

Запірний пристрій двері складається з замку, фіксатора замку, внутрішнього приводу з ручкою і зовнішньої ручки з кнопкою замку. Замок двері відмикається зовні натисканням на кнопку ручки, а зсередини - поворотом ручки.

Механізм подрессоривания сидіння водія торсіонного типу з гідравлічним амортизатором, регулює жорсткість підвіски сидіння в залежності від маси водія.

Поздовжнє переміщення сидіння водія здійснюється пересуванням верхніх напрямних разом з механізмом подрессоривания і сидінням по нерухомих нижнім напрямних, прикріпленим до підлоги кабіни.

Сидіння фіксується стопором в одному з десяти положень. Величина ходу сидіння 135 мм. Кут нахилу спинки сидіння змінюється за допомогою механізму регулювання кута нахилу.
