Кроквяна система четирехскатной даху розрахунок, креслення і пристрій

Особливості четирехскатной даху

Дах, будучи спроектованим спорудою, повинна не тільки захищати будівлю від впливу навколишнього середовища, а й мати досить привабливий вигляд, щоб прикрасити будинок і надати йому оригінальності.

Одно-подвійні системи покрівлі часто використовуються в самостійному будівництві в силу своєї нескладної кроквяної конструкції. Чого не скажеш про чотирисхилих спорудах, які відрізняються складністю зведення і вартістю проекту в цілому.

Незважаючи на це, такі дахи мають певну популярність, і переваги чотирисхилих дахів складаються з наступних моментів:

1. Хороша стійкість до навантажень (сніг, вітер), завдяки ухилу і відсутності прямих торцевих сторін.
2. Можливість облаштування таких звисів (1 метр), які будуть захищати стіни від дощу і снігу.
3. Стійкість до деформації.
4. З'являється можливість пристрою повноцінної житлової мансарди.
5. Сонячний, рівномірний прогрів скатів, що дозволяє економити на тепловитрат, при житловому приміщенні нагорі.
6. Дах можна зробити на будь-який смак, який додасть загальному вигляду будинку краси та оригінальності.

Види стропильних систем

При будівництві четирехскатной кроквяної системи особлива увага має приділятися досить потужному основи починаючи з фундаменту і закінчуючи несучими стінами об'єкта. Дана конструкція зводиться на потужних опорних спорудах, які повинні відповідати будівельним нормам.

Існує кілька видів чотирисхилих стропильних систем, відрізняються вони в першу чергу конструкцією самих крокв, а звідси, формою і етапами монтажу. Види чотирисхилих стропильних систем:

• Шатрові - це чотири трикутні скати, що сходяться вгорі в одній точці, відсутність конькового прогону;
• Вальмові. класичні конструкції - складається з двох скатів трикутної форми і двох умовно нагадують трапецію, мають коник, на відміну від шатрової;
• Полувальмовие - складаються з чотирьох скатів, але торцеві скати (вальми) не доходять до карниза.

шатрові дахи

Шатровий дах буває не тільки четирехскатной, вона може мати дещо незвичну форму з безліччю скатів і відповідно кутів. Такий «намет» органічно виглядає на круглому будові, так як сам є симетрично круглим. Ми ж будемо розглядати шатровий дах з чотирма скатами, кожен з яких має форму рівнобедреного трикутника.

На шатрової покрівлі, при правильно виконаному ухилі, снігові замети не затримуються, що не створює додаткового навантаження. Також при якісно виконаному «кістяк», така система стійка до вітрових навантажень.

Дану конструкцію не рекомендують зводити на об'єктах з великою площею, так як пристрій може вийти неміцним. Таку покрівельну систему зводять, якщо дотримані наступні умови:

• покриваються об'єкт повинен мати квадратну форму;
• всередині об'єкта обов'язкова наявність несучої опори або стіни.

Останній пункт передбачає собою наявність в конструкції стійки, яка буде спиратися на опору, а зверху буде підтримувати місце з'єднання крокв.

Є інший метод зведення, без стійки, але тут застосовується технологія підвішених крокв, з додатковими елементами кріплення, що додають міцність всієї конструкції.

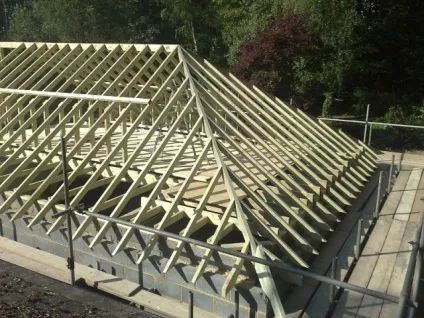

Вальмовими називають торцеві скати. Вони проходять від коника до карниза. Інші скати мають трапецеидальную форму. Вальмовая конструкція передбачає кут ухилу менше 40 градусів, а також присутність діагональних посилених крокв, які кріпляться до кутів будівлі.

Діагональні (накосние) крокви виконують роль основних підтримуючих елементів, тому виготовляються з міцного бруса або здвоєною дошки.

Монтувати кроквяну систему досить не просто. Перш ніж приступати до монтажу слід ретельно провести розрахунок. Приділити увагу слід співвідношенню двосхилим і вальмовому елементів. Це визначить, наскільки якісним буде споруда.

Пристрій системи починають з мауерлата, з обов'язковою укладанням під нього двошарової гідроізоляції.

Полувальмовие - ламані

Також цей тип конструкції відносять і до двосхилим ламаної конструкції. Полувальмовие даху дуже зручні для будівництва великої мансарди, є найпопулярнішим варіантом для заміського будівництва, оскільки корисний простір збільшується майже на два рази.

Полувальмовая чотирьохскатний покрівля

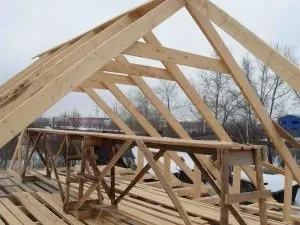

При влаштуванні даної системи в першу чергу зводять каркас, який буде грати роль опорної бази для прогонів, що підтримують кроквяні ноги. Рекомендується розбити будівництво «скелета» на три етапи:

1. Створити п-образні елементи, що складаються зі стійок і мансардних балок перекриття.
2. Монтаж трьох прогонів, два з яких кріпляться до кутів п-образних елементів, а один виступає в ролі конькового прогону і укладається по центру мансардних балок на дві стійки.
3. Завершальна частина - монтуються кроквяні ноги.

Складові кроквяної конструкції:

• Мауерлат - підстава всієї системи;
• Прогін - рекомендується застосовувати не менше трьох прогонів;
• Кобилка - подовжує кроквяну ногу - елемент для свеса і обрешітки;
• Нарожнік - укорочена кроквяна нога;
• Затягування - використовуються для кріплення елементів системи;
• Решетування - монтується після влаштування та зміцнення всієї системи;
• крокви рядові - кріпляться від мауерлата до коньковому прогону;
• крокви діагональні (накосние) - монтуються від кутів мауерлата.

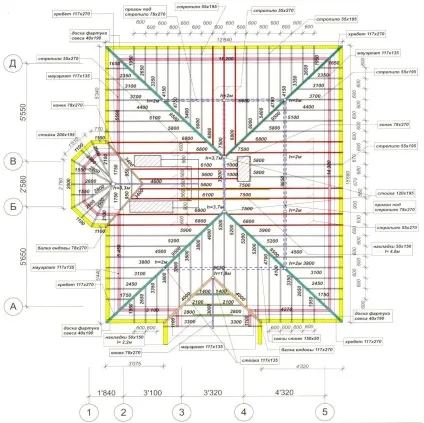

Креслення і схеми

Начерки і креслення робити краще самостійно. Тим більше ніхто, крім вас, не бачить того, який тип конфігурації ви хочете втілити. Для цього використовуйте ватман і набрасайте спочатку ескіз - який ви бачите свою майбутню конструкцію. Якщо ви хороший користувач інтернету, то встановіть програму по 3д моделювання. Це сучасний ефективний метод тривимірного проектування, тобто вам буде видно своє майбутнє будівлю з усіх сторін.

Якщо у вас немає можливості ні до того, ні до іншого, то і в цьому випадку можна також скористатися інтернетом, і вибрати в пошуковику найбільш підходящий для вас варіант.

розрахунок конструкції

Для того щоб побудувати чотирьохскатну дах, необхідно з'ясувати масу конструкції, площа, кількість необхідного матеріалу, прийнятний кут і т. Д. Якщо ви склали креслення, то для проведення точних розрахунків виводяться наступні моменти:

• все значення - підстави, товщина мауерлата:
• висота підйому коника;
• довжина і ширина всіх звисів;
• крок і товщина крокв;
• крок і товщина дощок обрешітки;
• сорт деревини;
• тип місцевості.

Щоб з'ясувати яке навантаження має бути на несучі стіни, потрібно скористатися онлайн-сервісом в інтернеті.

Онлайн-калькуляція для чотирисхилих дахів відбувається швидко, і вам точно скажуть - чи правильно ви хочете підібрати матеріал, скільки краще використовувати крокв і т. Д. До того ж вам пояснять який матеріал краще підходить у вашому регіоні, який вибрати кут для вашої місцевості. Для онлайн-розрахунків використовуються дані СНиП - «Навантаження і впливи».

кріплення мауерлата

Даний елемент є важливою складовою будь-якої скатної покрівлі. Існує два варіанти його установки - армувати або використовувати бетонні блоки, дерев'яну основу.

Перший варіант передбачає собою укладання армопоясу на міцних стінах з бетонних матеріалів. У бетон вставляються шпильки для монтажу мауерлата. Укладається пояс вже, ніж стіни, щоб залишилося місце для утеплювача. Перед установкою мауерлата прокладається гідроізоляція.

Другий спосіб - для кріплення можна використовувати скоби, шпильки, дріт.

Монтаж - покрокова інструкція

1. Виміряти діагональних і горизонтальність, якщо є нерівності, то усунути. Лежень, мауерлат, прогін повинні мати строгу горизонтальність.
2. Брус, дошки, крокви та інші дерев'яні елементи обробити антисептиком.
3. Укладаємо і кріпимо мауерлат.
4. Лежень, як і мауерлат, кладуть на гідроізоляцію, до нього кріплять болтами стійки, на які встановлюють прогін.
5. Встановити сойки.
6. Прогін закріпити на стійках металевими пластинами.
7. Розмаїття на мауерлат місця для кріплення кроквяних ніг.
8. Крокви потрібно починати монтувати знизу, а потім до прогону.
9. Перевірити точність конструкції можна звичайним способом, натягнувши мотузку.
10. Встановити обрешітку.

Підіб'ємо підсумок, якщо будете слідувати цій простій інструкції, то зведете відмінну чотирьохскатну покрівлю. Також скористайтеся радою, як зробити розрахунок, так як ви будуєте для себе, то використовуйте самий розсудливий варіант.

•
