Крокви своїми руками, виготовлення і пристрій кроквяної системи

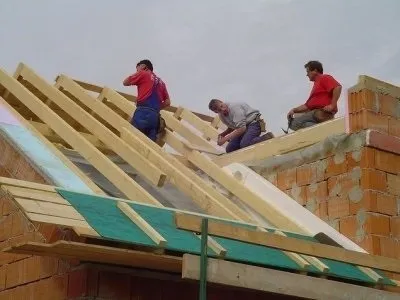

Виготовити крокви своїми руками і встановити їх на коробці споруди цілком можливо при наявності певних навичок в будівельній справі. Попередньо рекомендується ознайомитися з нюансами технології монтажу кроквяної системи, щоб уникнути поширених помилок.

вибір конструкції

Щоб побудувати дах будинку, яка буде естетично виглядати і надійно вкриє будівлю від зовнішніх впливів, необхідно вибрати оптимальний варіант конструкції. Важливо визначитися з кількістю скатів, кутом нахилу покрівлі, підібрати матеріал для покрівельного пирога, визначити, чи потрібне утеплення. Виходячи з даних факторів, можна обчислити оптимальні параметри пиломатеріалів, з яких буде вестися будівництво каркасу даху.

До найбільш важливим етапам робіт зі спорудження даху відноситься розрахунок, виготовлення і монтаж стропильних ніг, так як крокви є елементами, на які припадає вся зовнішня навантаження на дах.

Крокви для односхилого даху

Тип каркасу односкатной покрівлі вибирається виходячи з довжини прольоту, зовнішньої конфігурації будови і ряду інших чинників. Кроквяні ноги односкатной конструкції за принципом кріплення до опор поділяються на:

Установка ковзної кроквяної системи практикується, якщо односхилий покрівля монтується на зрубі з бруса або колоди. У конику кроквяна нога спирається на мауерлат, на протилежній стіні кріпиться із застосуванням спеціального ковзаючого металевого кріплення.

Каркас односкатной покрівлі з похилими кроквами вимагає монтажу стійок з прогоном, на який спираються кроквяні ноги. Для жорсткості конструкції можуть застосовуватися підкоси, що впираються в спеціальну балку-лежень біля основи стіни.

Монтаж висячих крокв на будинку зазвичай вимагає використання пристроїв для підйому важких предметів. Висячі кроквяні ферми для односхилого даху зручніше збирати по шаблону на землі, а потім піднімати на стіни і монтувати.

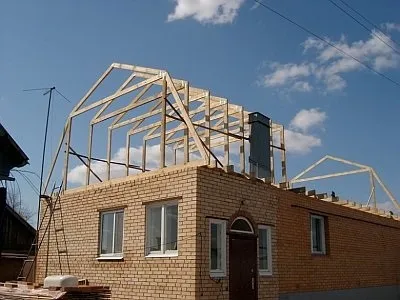

Пристрій щипцевій даху

Двосхилий кроквяна система з прямими схилами може бути побудована своїми руками, якщо уважно підійти до розрахунків конструкції і виготовлення її елементів. Монтаж щипцевій даху зазвичай вимагає використання крокв, виконаних з бруса або дошки. При великій довжині прольоту виконується подовження крокви - елемент виготовляється з двох і більше стандартних дощок або відрізків бруса.

Великий будинок, коробка якого в плані являє складну геометричну фігуру, зазвичай забезпечується багатощипцевих дахом. В цьому випадку, при будівництві, особливу увагу слід приділити примикань площин - ковзанах і яндилам. У розжолобках зазвичай виконується установка посилених крокв.

Щоб побудувати надійну багатощипцевих дах, необхідно професійно виконати розрахунок навантажень.

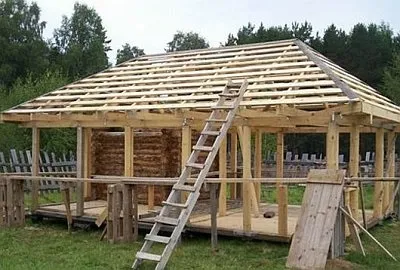

Види крокв для четирехскатной даху

Чотирьохскатні даху будинку досить складні для самостійного опрацювання проекту і зведення своїми руками, так як вимагають виконання точних розрахунків і наявності знань про те, як розподіляється навантаження на кроквяну систему такої покрівлі.

Розрізняють декілька видів четирехскатной покрівлі:

• шатрова (має чотири однакових трикутні скати);
• вальмовая (два ската трикутної форми, два - трапецієподібної);
• вальмовая голландська (трикутні скати укорочені);
• вальмовая датська (на місці верхньої частини трикутного ската розташовується вертикальний фронтон).

Конструкція четирехскатной покрівлі вимагає використання крокв різної конфігурації. Трикутні скати (вальми) утворені спеціальними накосная кроквяними ногами, які повинні витримувати підвищене навантаження. У четирехскатной системі використовуються укорочені кроквяні ноги (нарожнікі), які спираються на мауерлат і накосние крокви. Також виконується установка центральних вальмових і рядових бічних стропильних ніг четирехскатной даху.

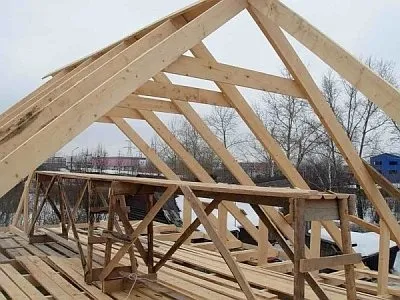

Кроквяна система ламаного даху

Під ламаним дахом мається на увазі конструкція, в якій крокви складається з двох окремих елементів, розташованих під різним кутом відносно горизонтальної площини. Завдяки тому, що нижня частина крокви розташована майже вертикально, що вийшло мансардне приміщення будинку отримує додатковий обсяг. Це дозволяє використовувати його в якості житлового. Пристрій ламаної покрівлі може виконуватися при зведенні двосхилим або четирехскатной конструкції.

Розрахунок ламаної четирехскатной даху вимагає професійного підходу. У той же час монтаж двосхилим ламаного даху досить простий - його можна виконати своїми руками. Для цього потрібно поставити опорний каркас із стійок і прогонів. На горизонтальні елементи монтуються висячі кроквяні ферми. Укороченими кроквяними ногами опора ламаної покрівлі кріпиться до мауерлату.

Виготовлення крокв з колоди

Якщо робимо каркас даху своїми руками, для виготовлення кроквяних ніг можна використовувати колоди. У цьому випадку використовується ліс-кругляк, причому колоди повинні бути окоренной і мати діаметр 180 мм. Важливо підібрати прямолінійні рівні колоди, без пошкоджень деревини гнилизною або червоточинами. При наявності невеликих нерівностей, їх слід акуратно стесати по шнуру добре заточеним лезом сокири.

З колоди виконуються не тільки крокви, а й затягування, причому для затяжок, що компенсують розпірні навантаження, необхідно вибрати деревний матеріал найвищої якості. Підготовлені колоди торці по довжині.

Максимальна довжина стандартного круглого лісу становить 6,5 м. З цієї причини для перекриття великих прольотів затягування слід виготовляти з двох-трьох колод, з'єднаних по довжині.

У крокв, підкосів і стійок, виконаних з колоди, потрібно обтесані торці і виконати врубки по заздалегідь підготовленим шаблонах. Монтаж кроквяної системи, елементи якої виконані з колоди, зазвичай ведеться з використанням пластинчастих дерев'яних нагелів. Даний вид кріпильних елементів виготовляється з деревини твердих порід (дуб, рідше - береза) і дозволяє зводити повністю дерев'яні будинки з колоди та інші споруди.

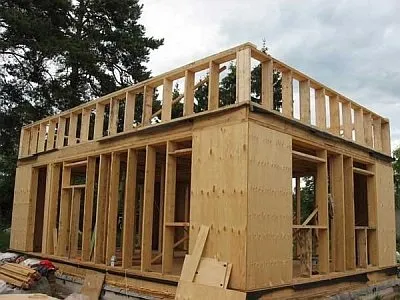

Кроквяна система каркасного будинку

Будівництво каркасного будинку має на увазі зведення несучих конструкцій з дерев'яних балок з їх подальшою обшивкою листовим матеріалом або панелями. Перед тим, як почати монтаж покрівельної конструкції каркасної споруди своїми руками, необхідно встановити всі опорні стінові елементи і завершити обшивку стін - її верхній край повинен доходити до середини балки, яка виконує функцію верхньої обв'язки. Тільки в цьому випадку стіни каркасного будинку мають достатньою надійністю і здатні витримати вагу даху.

Покрівля каркасного будови мати будь-яку форму, але найчастіше це практична і досить проста у виготовленні щипцевій конструкція. Особливості каркасного будівництва дозволяють без великих зусиль і витрат обладнати полумансардний (зовнішні вертикальні стіни мають висоту до 150 см) або мансардний (висота зовнішніх стін - понад 150 см) поверх. Одночасно з бічними стінами мансарди каркасного будинку зводяться і обшиваються фронтони. На підготовлені своїми руками стіни необхідно встановити брус - верхню обв'язку, до якої будуть кріпитися крокви. В іншому, щоб поставити опорну систему для покрівлі каркасного споруди, потрібно дотримуватися стандартної технології будівництва дахів.

Розрахунок і виготовлення кроквяних ніг

Різні типи дахів вимагають крокв відповідних параметрів і конфігурації. Щоб визначитися з вибором покрівельної системи можна самостійно виконати малюнки, орієнтуючись на пропорції будинку, що будується. Більш наочним і зручним способом вибрати відповідну кроквяну конструкцію є використання програм комп'ютерного моделювання. У складних випадках розробку ескізу рекомендується довірити професійному архітекторові, навіть якщо в подальшому будівництво буде вестися самостійно.

Щоб крокви витримували експлуатаційне навантаження, необхідно виконати ряд розрахунків на підставі СНіП. Пристрій надійного даху будинку ведеться з урахуванням кліматичних умов і атмосферних навантажень. Важливо правильно визначити перетин крокв, крок установки крокв і кут нахилу покрівлі.

Виготовляючи крокви своїми руками і виконуючи їх монтаж, важливо вибрати оптимально підходить технологію робіт, враховуючи:

• особливості конфігурації конкретної даху;
• виду використовуваних матеріалів;
• наявності необхідних навичок і інструментів.
