Як налаштувати і користуватися крокової прив'язкою і сіткою.

Крокова прив'язка необхідна для створення ліній з точними значеннями довжин. Наприклад, при переміщенні курсора з кроком прив'язки 10 мм, відрізок створюється з довжиною 10 мм, потім 20, 30, 40 і т.д, але ніяк не 10.2345 мм або 20.456 мм. Розглянемо на прикладі.

Режими, куди входять шаговаяпрівязка і сітка знаходяться в нижньому меню робочого простору, поруч з координатами.

1. Перш ніж включити цей режим заходимо в його налаштування. ПКМ на значку крокова прив'язка. налаштування .

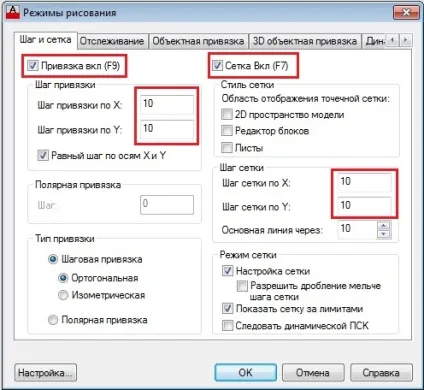

2. Відкрилося вікно режими малювання. Далі визначаємося з кроком прив'язки і кроком сітки. Сітка необхідна для більш наочного побудови. Я всюди вибрав крок 10 мм. Включаємо режими, поставивши відповідні галочки. Натискаємо ОК.

3. Значки крокова прив'язка і сітка підсвічуються, значить режими включені. Малюю довільні відрізки. В підказках відображається довжина відрізка в межах кроку 10 мм, тобто лінія створюється з точністю 10 мм.

4. А тепер відключу крокову прив'язку (не підсвічується). Довжина відрізка з округленням до тисячних, що не дуже зручно для швидкого і правильного побудови.

Включити крокову прив'язку і сітку можна за допомогою F9 і F7 відповідно. За допомогою цих режимів створюються більш точні лінії або форми. Дуже часто виникають помилки і непорозуміння пов'язані з довжиною відрізків. Створюючи лінії з певним кроком таких помилок не буде. В налаштуваннях можна виставити індивідуальні значення, які досить великі. Все залежить від необхідної точності створюваних проектів.
