Кріплення кроквяної системи до зрубу, до стіни, до коньковому брусу, можливі способи, детально на

Форму створюваної даху і спосіб, яким будуть кріпитися крокви, прийнято вибирати, виходячи з матеріалу будівництва будинку, кліматичних і географічних особливостей місцевості, де розташована будівля. Крокви є головним елементом кроквяної конструкції, призначеної для утримання покрівлі.

При зведенні каркаса для даху правильний і надійне кріплення кроквяної системи дуже важливий. Помилка в розрахунках і невірно підібрані матеріали, як і непрофесійно виконана робота по кріпленню крокв приведуть до того, що покрівля скоро прийде в непридатність, і її необхідно буде заново переробляти.

Існують наступні способи кріплення крокв до стіни:

• з використанням мауерлата;
• через балки перекриттів;
• з затягуванням і підкроквяних дерев'яними брусками;
• з'єднання з верхнім вінцем стін з колод;
• із застосуванням обв'язки будинку, зведеного за каркасною технологією.

При зведенні приватних будинків використовуються крокви наслонние і висячі. Коли будуються будівлі, що мають велику площу даху, зазвичай використовують висячі крокви, які зображені на фото.

Технологія кріплення висячих крокв

Крокви такого виду спираються тільки на стіни, що є причиною появи горизонтальних розпірних навантажень на всю конструкцію. З метою погашення цих зусиль, до того, як зробити кріплення крокв до стіни, необхідно використовувати затяжку. Даний елемент являє собою брус або дошку, за допомогою якої з'єднують разом зустрічні кроквяні ноги в разі жорсткого з'єднання верхньої частини крокв. В результаті отримують безрозпірного трикутник, його і пов'язують зі стіною будівлі.

Існує альтернативний варіант, коли використовують балки перекриттів - ці елементи монтують з кроквами в одній площині строго перпендикулярно стінам будинку. Цей спосіб зазвичай застосовують при зведенні легких мансардних приміщень, хоча іноді використовують і перекриття по металевих балках. З'єднання крокв і балок незалежно від ваги даху бажано використовувати тільки в тому випадку, коли існує повна впевненість в надійності і міцності стін будівлі. Справа, в тому, що навантаження надається системою крокв, буде точкової, а не рівномірною як при застосуванні мауерлата.

Балки для перекриттів вибирають з перетином 5х15 сантиметрів. Для створення покрівельного звису вони повинні мати довжину, що дозволяє виносити їх на відстань, яка не може бути менше 55 сантиметрів. Кроквяну ногу в даному випадку також виносять за стіну і кріплять до краю балки.

Кріплення крокв до балок

Якщо кроквяну ногу і балку просто скріпити, то при найменшій навантаженні на конструкцію її кінець буде ковзати, що може закінчитися руйнуванням покрівлі.

З метою створення надійного кріплення використовуються такі типи з'єднань:

• зуб з шипом або упором;
• упор в кінець балки.

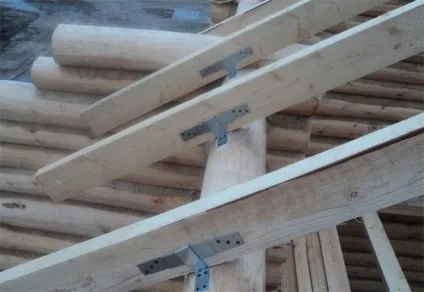

Виконується кріплення крокв і балки в залежності від кута ухилу кроквяної ноги за допомогою одного / двох зубів. Цей спосіб з'єднання дозволяє передати навантаження від одного елемента кроквяної системи до іншого. В якості додаткового кріплення до цього способу прийнято використовувати металеві куточки, спеціально призначені для крокв.

Метод кріплення врубкой одинарними зубами виконується згідно з такими правилами:

Коли поверхня даху має невеликий ухил, кроквяні ноги встановлюють таким чином, щоб максимально розширити опорну площу на балку.

Для цього проводиться врубка з двома зубцями одним з наступних варіантів:

• упором з шипом і без шипа;
• в два шипа;
• з двома шипами в замок.

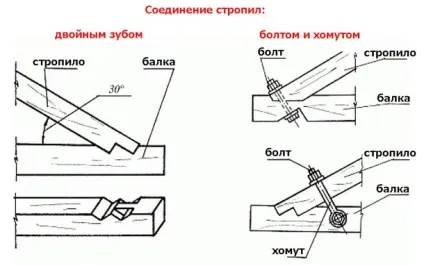

Спосіб в два шипа передбачає вирізку шипа під один і другий зуби. В крокви вирубують вушко під шип з упором для першого зуба і упором під другий зуб. Глибину врізки для зубів роблять однакової. Якщо виконується врубка різна по глибині, тоді перший зуб з шипом врубают на 1/3, а другий - на 1/2 частину від товщини балки.

Існує ще один метод, коли кріплення крокв до балки виконують приєднанням в кінець затягування, але він використовується вкрай рідко. Суть його полягає в тому, що зуб-упор в крокви вирізують так, щоб одна площина зуба лягала під край балки, а друга робила наголос на запив в балці, який виконують на глибину 1/3 частина її товщини.

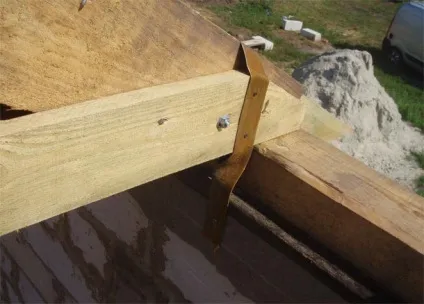

З метою підвищення міцності сполучень крокв і балок, використовують додаткові з'єднання за допомогою кроквяної болта або хомутів. Потім дротяними петлями або смужками заліза весь вузол кріплять до стіни будівлі, а точніше до вмуровані в неї болта або милиці (прочитайте також: "Вузли кроквяної системи").

У кроквяної конструкції для забезпечення надійного з'єднання використовують дерев'яні вироби або металеві елементи, які мають узагальнююча назва - кріплення для крокв.

Дерев'яні вироби представлені брусами або вставними і накладними косинками (мають трикутну форму).

Металевий кроквяний кріплення представлений в асортименті. Це цвяхи, шурупи, болти з гайками та шайбами, петлі, накладки, скоби, хомути, всілякі куточки, механізми для кріплення (санчата або повзунки), цвяхові і зубчасті пластини, перфоровані стрічки, анкери та багато іншого (читайте докладніше: "Балки перекриття і крокви - способи кріплення ").

Кріплення крокв до мауерлату

Правильне кріплення крокв до коньковому брусу та до мауерлату є неодмінною умовою професійно виконаного монтажу даху.

Для монтажу крокв до мауерлату використовують один з двох типів сполучення:

Вибір залежить від форми даху і її конструкційних особливостей, а відповідно від того, які обрані крокви - наслонние або висячі.

Жорсткий метод передбачає, що з'єднання крокв і мауерлата виконується таким чином, що виключається можливість поворотів, зрушень, вигинів, крутіння між цими двома елементами (читайте: "Чим і як кріпити крокви до мауерлату").

Для досягнення такого результату можна скористатися одним з нижче перерахованих способів:

• використовуючи куточки для кріплення крокв і опорний підшивання брус;
• шляхом виконання запила на крокви і подальшого закріплення з'єднання за допомогою цвяхів, скоб і дроту.

Що стосується другого методу, то його використовують частіше, ніж перший. Він передбачає, що з боків під кутом прибиваються цвяхи в напрямку один до одного (в результаті вони перехрещуються всередині мауерлата). Після цього третій цвях забивають вертикально. Отримані вузли кріплення кроквяної конструкції забезпечують високу жорсткість (прочитайте також: "Вузли кріплення крокв - елементи конструкції").

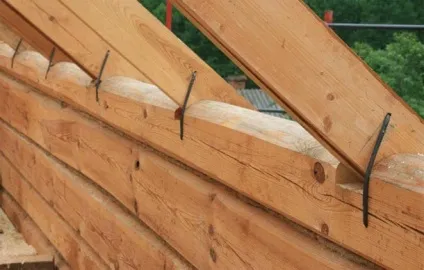

Додатково обидва способи сполучення підстраховують, використовуючи кріплення крокв до цегляної стіни або бетонної за допомогою дроту-катанки і анкерів. Готують крокви до монтажу, якщо вони мають однаковий кут нахилу по всій покрівлі шляхом використання шаблону.

Ковзне з'єднання, його ще називають шарнірним, досягається за допомогою створення спеціального кріплення, який забезпечує можливість переміщатися вільно в заданих межах одного з елементів, що сполучаються. В даному конкретному випадку такою деталлю є кроквяна нога, а рухатися вона буде по відношенню до мауерлату.

Існують наступні способи установки крокв до мауерлату, що забезпечують зсув:

• за допомогою запила і подальшого укладання крокви місцем запила на мауерлат;
• шляхом забивання з боків двох цвяхів навскоси в напрямку один до іншого;
• з'єднанням із застосуванням одного цвяха, який прибивають в вертикальному положенні зверху вниз крізь кроквяну ногу в мауерлат. В якості альтернативи можна використовувати кріпильні пластини для крокв, у яких є отвори для цвяхів;
• методом кріплення за допомогою скоби;
• шляхом випуску кроквяної ноги за межі стіни із застосуванням одиничного кріплення пластинами;
• за допомогою використання спеціально розробленого для крокв сталевого кріплення, який називають «санчатами».

Всі описані способи з одного боку дають можливість крокви впертися в мауерлат, а з іншого в разі переміщення конструкції її елементи можуть переміщатися по відношенню один до одного.

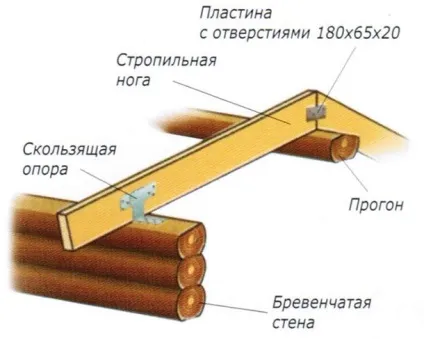

Скользящий тип зустрічається при будівництві будинків досить часто, особливо таке з'єднання крокв і мауерлата популярно при облаштуванні дерев'яних будинків, які зводяться з колод або бруса. Згодом початкова геометрія будівлі спотворюється, оскільки відбувається усадка стін і використання жорстких сполучень призводить до того, що цілісність стін порушується. Кріплення крокв до зрубу за допомогою змінного з'єднання дозволяє рублених стін, фронтонів і інших елементів будівлі підлаштовуватися під усадку.

Також не влаштовується жорстким способом кріплення крокв в конику. Збірку всієї конструкції виконують спочатку на землі. Перш, ніж встановити крокви для даху виконують заміри, випилюють врізки в мауерлат і кроквяних ногах, після цього виконують ретельну підгонку.
