Кріплення крокв до мауерлату двосхилим даху способи, вузли, установка

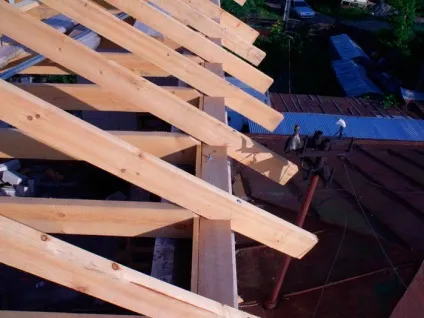

Крокви є несучими елементами даху. Мауерлат, основа кроквяної системи, такий собі фундамент конструкції даху. Грамотне кріплення крокв до мауерлату забезпечує надійність всієї конструкції, виключає деформацію кроквяної системи, не допускає обвалення покрівлі під вагою зовнішнього навантаження.

Мауерлат - правильний монтаж

Мауерлат є, по суті, фундаментом даху виготовляється з колоди або бруса, прокладається по периметру, призначається для забезпечення рівномірної передачі навантаження покрівельної конструкції на стіни і фундамент будівлі. Щоб дах стояла міцно потрібно правильне кріплення крокв до мауерлату.

Важливо! У дерев'яному будинку з бруса або колоди, мауерлат служить верхня обв'язка стін, верхній вінець, доповнень до нього не потрібно. У будинку з цегли, пінно або газобетонних блоків, будівельного каменю обов'язково встановлюється мауерлат.

Цегляні або блокові стіни погано реагують на нерозподілені навантаження, самі блоки або цегла поганий матеріал для фіксації кроквяних ніг. Навіть найнадійніший кріплення не міцно фіксується в таких стінах, під навантаженням його може вирвати, в результаті відбудеться деформація кроквяної ноги і всього даху.

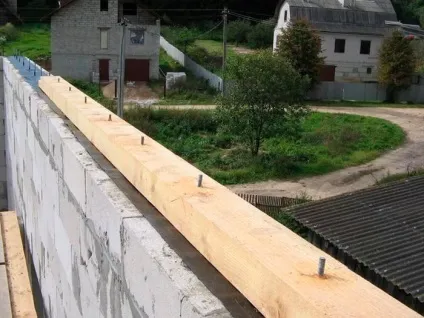

Мауерлат слід міцно кріпити на верхніх торцях стін по всьому периметру до облаштованому армованому бетонного поясу. Кріплення бруса до бетону може бути дуже надійним, якщо використаний правильний кріплення. В процесі заливання армованого поясу проводиться монтаж кріплення мауерлата. Він являє собою штирі, шпильки, анкера, вмуровані в бетон на які потім проводиться установка мауерлата.

Важливо! Кінці кріпильних шпильок знизу слід загнути, відстань між ними 1 1,5м, діаметр кріплення повинен мати не менше 15мм. У брусі, який буде використовуватися, як мауерлат зробити технологічні отвори під кріплення, верх кріплення зафіксувати болтами. Перед установкою мауерлата прокласти шар гідроізоляційного матеріалу.

Після того як основа змонтована можна приступати до роботи з кроквами.

Огляд типів кріплення

Кріплення за будь-яких роботах пов'язаних зі зведенням даху дуже важливий момент. Для кріплення міцного і надійного крокв до мауерлату використовуються різний металеве кріплення, а також застосовуються різної геометрії врізки, запили. Для кроквяної кріплення застосовуються:

І багато іншого від перфорованої стрічки до шпильок. Використання того чи іншого виду кріплення передбачає різні техніки монтажу.

Якщо кріплення крокв до мауерлату проводиться за допомогою кронштейнів, не потрібні запили, якщо використовується кріплення LK, не потрібні анкери. Використання перфорованої стрічки робить вузол з'єднання надміцним, Кріплення куточком найбільш популярно, затребуване, так як його не потрібно врізати в деревину кроквяної ноги, куточок легко монтується саморізами.

Важливо! На кріпленні економити не можна. Він повинен бути якісним з антикорозійним верхнім шаром, оцинкований. Кріплення, іржавіє в балці, руйнує її.

Принципи з'єднання кроквяних ніг з мауерлатом

Особливості конструкції даху визначають способи кріплення крокв до мауерлату. Розпірні кроквяні конструкції, а також ті, в яких розпірки не застосовуються, спираються на мауерлат. На нього можуть спиратися наслонние і висячі крокви, з'єднання може бути жорстким і ковзної.

Жорстким називається таке з'єднання кроквяних ніг і мауерлата, при якому неможливі зрушення, зміщення, вигини елементів. Нерухомість з'єднання досягається способом кріплення з використанням куточка. В крокви вирізається сідло, це знижує міцність, тому його додатково зміцнюють скобами, стягують болтами, а також з'єднують вузол кріплення крокви з мауерлатом дротяної скручуванням в місцях розташування анкерів вмуровані в армовану бетонну опору.

Ковзне кріплення, санчата для крокв до мауерлату відрізняється від жорсткого кріплення тим, що допускає деяке зміщення кроквяної ноги щодо основи, це дозволяє уникнути деформації і провалів даху при усадки, снігового та вітрового навантаження.

Важливо! Якщо в процесі монтажу кріплення жорсткого типу кроквяної ноги до мауерлату потрібно виготовлення гнізда або врубки, робити такі елементи слід на крокві, а не на мауерлат. Основу послаблювати не можна.

Правильне спирання кроквяної ноги з мауерлатом забезпечує надійність даху, її довговічність. При будь-якому способі спирання, для фіксації крокв на мауерлат важливе дотримання трьох принципових моментів:

правильне і точне пророблення запилів, врубувань та іншого, для ідеального прилягання елементів;
використання шайб, гайок, гроверів для виключення утапливания кріплення в дерево;
неприпустимо використовувати підкладки, які від часу можуть змінювати форму, що призведе до перерозподілу навантаження і руйнування.

Правильний монтаж несучої системи даху гарантує довговічність її експлуатації.

Види з'єднання крокв з мауерлатом

Кроквяна система складається з безлічі елементів, але головні серед них крокви.

Важливо! Як кріпити крокви до мауерлату залежить від того які крокви використані (наслонние, висячі), від навантажень і наскільки масивна дах.

Кріплення може бути ковзаючим і жорстким, закритим і знімним.

Найбільш використовуване з'єднання крокв з мауерлатом:

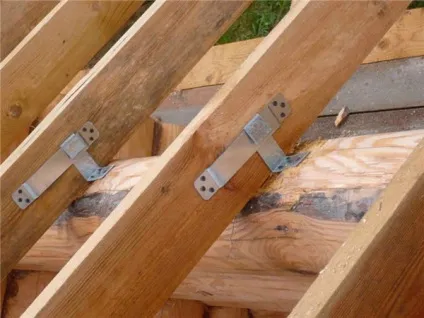

Кріплення закрите ковзне, являє собою прикріплений до сторони мауерлата куточок з вушком. У цьому отворі кріпиться петля з міцного металу, яка в свою чергу з'єднується зі кроквою. Таке кріплення крокв до мауерлату без запила є рухомим, на нього не впливає зміни, що відбуваються в стіні в результаті усадки або розбухання.
Ковзне кріплення відкритого типу монтується так само, але без петлі в вушко не входить, а загинається, але фіксація залишається так само вільною. Детальніше в матеріалі - змінна опора для крокв.

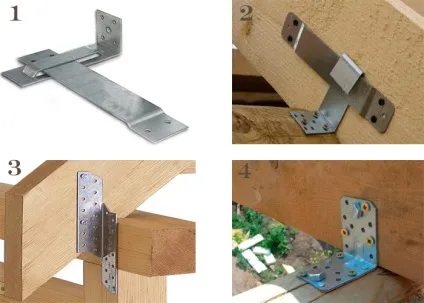

Жорсткі кріплення виробляються куточками різних типів, кріпленням LK, для якого потрібні запили. Кріплення для крокв LK підходить для бруса або дошки будь-якої товщини, потрібно правильно підібрати розміри кріплення. Товщина 2 мм у будь-яких розмірів кріплення такого типу, величина довжина різна. Кріплення надійне, найкраще підходить для фіксування вузлів з'єднання.

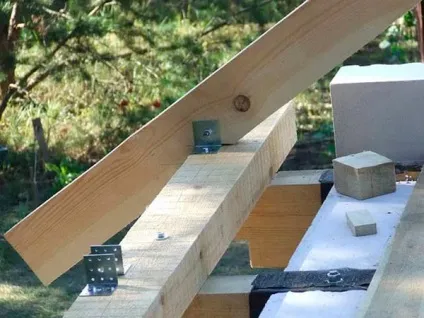

Жорсткі кріплення здійснюються за допомогою куточків. Використовують куточок зі збільшеним ребром жорсткості, такі деталі слід кріпити з запив. Застосовуються також куточки з високими сторонами товщиною 2-3мм, їх потрібно кріпити без запилів, але з великою кількістю саморізів.

Установка крокв на мауерлат проводиться вдосконаленими куточками КР1, КР2. У їх конструкції передбачені технологічні отвори для анкерного кріплення. Овальна форма отворів знижує ризик виривання анкерного болта при всиханні деревної основи конструкції. Так само надійні куточки КР5, КР6, які потрібні щоб кріпити крокви до мауерлату при великого навантаження масивної даху. Надійно кріпити крокви до мауерлату, якщо вони мають велике перетин, краще перфорованими куточками КМ. Таке кріплення дуже надійно, не потрібно врізки, але обов'язковий точний кут.

Важливо! Для кріплення під прямим кутом застосовується посилений куточок KMRP, від звичайних куточків він відрізняється витягнутим отвором, застосовується для компенсації зсуву даху, зроблений так, що при подібних процесах не відбувається пошкодження елементів кріплення, особливо придатний там де неможливо застосувати врізку однієї деталі до іншої. Виготовляють куточок з міцної сталі товщиною в 2 мм.

Ще один вид з'єднання це установка між дошками. Дошки є кріпленням, вони спилюють під потрібним кутом і фіксуються в нижній частині куточками.

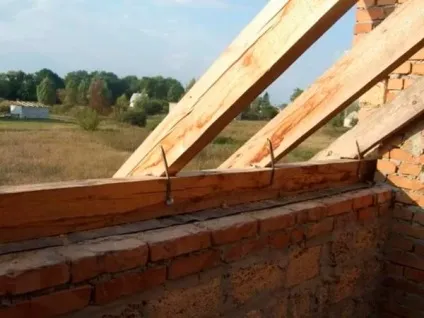

Також застосовуються способи кріплення крокв за допомогою підкладок з дощок, дротяної скрутки, скобами, до мауерлату. Ці типи кріплення відомі давно, популярні і економічні.

Види опор крокв на мауерлат

В основному для житлових будинків зводяться подвійні даху. На особливу увагу при двосхилим конструкції вимагає вузол спирання крокв на мауерлат. Зрозуміло, що для дерев'яної основи потрібні дерев'яні балки.

Важливо! Крокви потрібні правильної форми, без сучків, калібровані і фрезеровані з усіх боків. Перетин крокв двосхилого даху 40х150мм, мауерлат - 100х100мм.

Від геометрії двосхилим даху залежить вибір типу кріплення. Кріпити крокви можна всіма перерахованими вище способами. Варто розглянути так само шарнірні вузли кріплення крокв до мауерлату.

Шарнірний вузол це тип з'єднання дозволяє балці рухатися по колу. Це відбувається за допомогою одного цвяха або шурупа угвинченим в мауерлат. Існує вузол з однією, двома і трьома ступенями свободи. Вузол з двома ступенями свободи дає можливість балці зміщуватися горизонтально, крокви кріпляться санчатами. З трьома ступенями рухливості вузол встановлюється за допомогою повзуна, спеціальній опорі для ковзання крокви в вертикальному, горизонтальному положенні, крім того крокви може обертатися по колу. Для цього роблять спеціальний шарнір, який кріплять до основи.

Важливо! Найтиповіший спосіб для двосхилим даху використання вузла з нульовою свободою. Стропило кріпиться куточками з двох сторін, залишаючись нерухомим.

Складна геометрія двосхилим даху передбачає використання наслонних крокв і висячих. Балки з опертям на основу ефективно кріплять за допомогою перфорованої стрічки.

Похилі крокви спираються на основу, і інші опорні точки, знімаючи тим самим частину навантаження. До них можуть примикати бічні стійки, бабки коника, крокви стягують конструкцію, посилюючи її. На основу наслонние конструкції не спираються, а ковзають по ній. Висячі крокви не спираються на основу, нависаючи над нутрощами даху вони, мають опору на бічні несучі стіни.

Основні правила сполучення крокв з мауерлатом

Для надійного з'єднання потрібно ретельно кріпити з'єднувальні елементи, підбирати їх необхідних розмірів. Потрібно точно вивіряти запили, робити їх не більше третини величини основи. Використовувати якісний брус для основи правильного перетину.

Важливо! Використовувати для кріплення тільки цвяхи і саморізи можна, така фіксація не може вважатися надійним, використовувати слід металеві елементи кріплення різного типу.

Дах буде міцною і довговічною, якщо грамотно проведені розрахунки, правильно підібраний матеріал і правильно змонтовані вузли з'єднання.
