Кріплення для труб 5 можливих видів виробів

Без кріплень неможлива прокладка будь-яких трубопроводів - від водопостачання та опалення до каналізації і водостічної системи. Я розповім і покажу, які варіанти виробів найкраще використовувати в тій чи іншій ситуації і як правильно з їх допомогою проводити кріплення труб. Вам потрібно просто вибрати той тип, який найкраще підійде для ваших умов і, скориставшись порадами зі статті, швидко і якісно провести монтаж системи.

На фото: можливих варіантів безліч, але не всі з них підходять для побутових умов використання

Опис кожного з варіантів

Розберемося з основними типами виробів і розглянемо переваги і недоліки кожного з них. Я розповім вам про власний досвід застосування, тим більше, що я дуже часто в своїй практиці мав справу з кріпленням для трубопроводу і можу розповісти про будь-якому вигляді багато практичної, а не теоретичної інформації.

Варіант 1: металеві хомути

Цей варіант використовується в самих різних сферах

Цей варіант самий універсальний з усіх і може використовуватися як для самих тонких труб, так і для виробів великого діаметра. Розберемося з конструкцією виробів, тим більше, що вона однакова і у самих маленьких і у найбільших варіантів:

Півкільця різного діаметру

З їх допомогою затискається труба, тому важливо вибрати варіант певного діаметру. Елементи скріплюються між собою за допомогою гвинтів, за допомогою яких можна регулювати силу затиснення, а також варіювати розмір в невеликому діапазоні

Вони надягають на півкільця і необхідні для того, щоб щільніше прилягати до труби, забезпечувати більш надійну фіксацію на поверхні, а також гасити вібрацію, яка неминуче утворюється при проходженні через трубу рідини

Воно приварене до одного з півкілець і не є окремим вузлом, але я хочу звернути особливу увагу на цей елемент, так як часто виникають проблеми саме з ним. Справа в тому, що різьблення може бути двох видів - М8 і М10, тому потрібно не помилитися при виборі шпильок. Краще рішення - універсальний варіант із ступінчастою гайкою М8 / М10

Цей елемент може мати разліних довжину - від 80 до 180 мм і навіть більше. При покупці підбирається оптимальна довжина в залежності від конструкції вашого трубопроводу

Ступінчасту гайку з двома типами різьблення легко відрізнити по великій довжині

Плюсом цього варіанта можна вважати надійність і довговічність, мінусом - не дуже привабливий зовнішній вигляд, всередині приміщень такі елементи виглядають не дуже добре.

Ціна виробів досить демократична, так варіант розміром 32-35 мм буде коштувати близько 15 рублів за комплект, а виріб побільше, наприклад, хомут 210-219 мм обійдеться приблизно в 90 рублів.

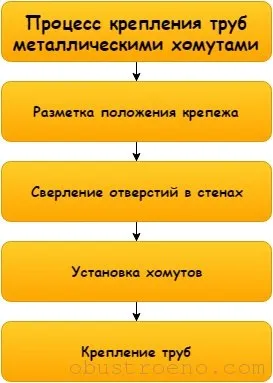

Розберемося, як кріпити з труби за допомогою подібних вузлів, нижче показана схема процесу, по якій розібратися в роботах не складе труднощів:

Так виглядає послідовність робіт

Для початку потрібно провести на стіні лінію, уздовж якої буде кріпитися труба. Після цього потрібно зробити позначки місць розташування хомутів, зазвичай вони ставляться через кожні 50 см, якщо в конструкції є повороти, то ці ділянки додатково посилюються. Хомути потрібно розташовувати не ближче 150 мм до кутів;
За допомогою перфоратора свердлити отвори під дюбеля. якщо шпилька має діаметр 8 мм, то використовується дюбель на 12 мм, а якщо у вас варіант діаметром 10 мм, то краще використовувати дюбель 14 мм;

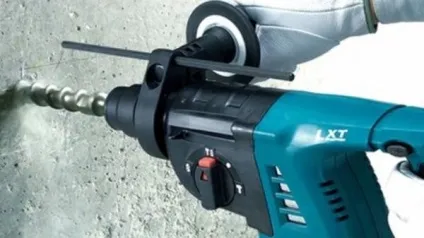

За допомогою упора можна виставити ступінь поглиблення в стіну, що дуже зручно

Далі в отвори забиваються дюбеля і вкручуються шурупи-шпильки. після чого на них накручуються хомути (можна вкручувати шпильки з уже закріпленими хомутами, великої різниці немає), конструкція повинна розташовуватися перпендикулярно майбутньої трубі;
Відкручується один гвинт, верхнє півкільце відводиться (щоб не загубити прокладку, яка стоїть між половинками), після чого в конструкцію ставиться труба. Півкільце заводиться на своє місце і закручується гвинтом, на цьому роботу можна вважати успішно завершеною.

В особливо відповідальних конструкціях використовуються здвоєні хомути

Варіант 2: пластикові кліпси

Цей елемент також добре знайомий майже всім людям, адже за допомогою подібних вузлів закріплюється переважна більшість поліпропіленових труб, які широко використовуються в опаленні і водопостачанні. Що стосується основних особливостей продукції цього виду, то вони такі:

Як матеріал виготовлення виступає полістирол - міцний і надійний матеріал, який забезпечує довговічність кріплення і його стійкість до несприятливих впливів;
Конструкції бувають одинарними і подвійними, другий тип ідеально підходить для водопроводу, де паралельно йдуть лінії гарячого і холодного водопостачання. Така конструкція дозволяє прискорити робочий процес і прокласти труби ідеально рівно, адже відстань між ними завжди буде однаковим;

Подвійний варіант використовується дуже часто

Навіть якщо у вас одинарні елементи, ви можете скласти їх в конструкцію завдяки спеціальних пазах, які є на виробах. За допомогою сполучних вузлів ви можете поєднувати елементи різних діаметрів, що дуже і дуже зручно при прокладці комунікацій;

Спеціальна конструкція дозволяє швидко і надійно з'єднувати елементи

Діаметр елементів варіюється від 16 до 50 мм. тобто вони призначені для використання в легких конструкціях;
Що стосується конструкції, то елементи можуть мати вигляд затискачів, які кріпляться до стіни за допомогою дюбеля і самореза, а можуть виготовлятися у вигляді цілісного вузла. в якому вже є дюбель, це істотно спрощує монтаж.

Відмінний варіант для швидкої роботи

Що стосується вартості, то кліпса для кріплення труб коштує від півтори рублів і вище, в деяких регіонах ціна може бути ще нижче. Тобто великих витрат ви точно не понесете.

Кріплення труб за допомогою кліпс не відрізняється складністю:

Виробляється розмітка майбутнього розташування кліпс, важливо провести цю роботу точно й акуратно, щоб не насверліл зайвих отворів;
Далі проводиться свердління за допомогою перфоратора з буром діаметром 8 або 10 мм, в залежності від розміру використовуваних дюбелів;
Після цього в отвори вставляються дюбеля і кріпляться кліпси, саморізи потрібно акуратно вкрутити, щоб розпірна частина надійно зафіксувалася в стіні;
В останню чергу в кліпсу замикається труба, це робиться з невеликим зусиллям. Якщо все зроблено правильно, то ваша конструкція буде акуратною і міцною.

Кліпса - простий, але дуже надійний вузол для фіксації труби

Варіант 3: затискачі для труб

Цей варіант нагадує кліпси, але має свої особливості:

Головна відмінність цієї групи виробів - це закрита конструкція. тобто ви не защипувалися трубу, а надійно фіксуєте її. Це надає системі додаткову надійності, що особливо важливо на вертикальних ділянках трубопроводу;

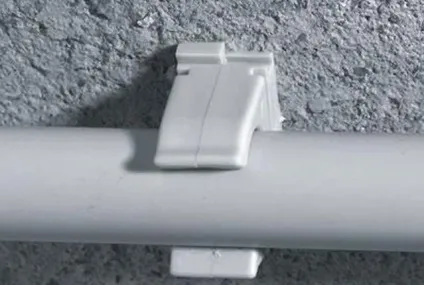

Затиск забезпечує більш надійне кріплення труби

Конструкція може бути двох типів, перший варіант показаний вище і являє собою систему, в якій саморіз одночасно фіксує дюбель в стіні і затискає кріплення труби. Другий відрізняється тим, що замикається частина не з'єднана з саморізом і, для того щоб зняти трубу, не потрібно відкручувати кріплення, що дуже зручно при ремонті і обслуговуванні;

Такий варіант більш зручний, якщо трубу потрібно зняти

Є ще третій варіант - вузли, до яких дюбеля можна придбати додатково. Їх плюс в тому, що вони коштують менше і при наявності у вас дюбелів ви зможете заощадити;

Такий варіант також досить популярний

Дуже часто вироби цього типу називають кліпса з затискачем, в принципі назва не має великого значення, головне розуміти, що вам потрібно і вибирати саме той варіант, який підійде для найкращого результату. Що стосується вартості, то вона варіюється від 2 до 12 рублів залежно від конструкції і виробника.

Найчастіше цей варіант використовується як кріплення для металопластикових труб, так як він дозволяє надійно фіксувати положення конструкції.

Завдяки засувок можна зафіксувати металопластикових труб в потрібному положенні

По монтажу все досить просто: він не відрізняється від вищеописаного варіанта виробів. Єдина відмінність в тому, що перед установкою труби фіксатор потрібно відкрити, після чого надійно замкнути його.

При покупці особливу увагу зверніть на якість засувок. Я зустрічав дешеві варіанти, в яких пластик тріскається після 2-3 відкриттів-закриттів.
Важливо, щоб матеріал не був крихким.

Варіант 4: скоби для труб

Цей варіант має безліч особливостей:

Вироби виготовляються з оцинкованого металу. що надає їм особливу міцність і довговічність. Їх використовують там, де саме більше значення приділяється надійності і довговічності. При виборі зверніть увагу на товщину металу, чим вона більша, тим більші навантаження може витримувати елемент;
Класичний варіант - двухлапковая скоба для кріплення труб. це дуже простий виріб, що представляє собою вигнутий елемент з двох сторін якого розташовані вушка для кріплення труби до стіни. Тут найголовніше - підібрати конструкцію необхідного діаметра;

Такі вироби часто застосовуються не одне століття

Другий варіант - Р-образна скоба. яка являє собою виріб, в якому обидва кінці з'єднуються разом в вушко, через яку і здійснюється кріплення. Такі елементи добре підходять для кріплення труб, шлангів, гофр і багато чого іншого. Розміри варіюються в широкому діапазоні: такі скоби можуть мати діаметр від 10 до 120 мм;

Р-образна скоба - простий і надійний тип кріплення

Однолапковая скоба для кріплення труби до стіни використовується там, де навантаження невеликі.

Такий варіант дозволяє притиснути труби з невеликою вагою до стіни

При необхідності всі скоби можуть комплектуватися гумовою прокладкою для усунення вібрації трубопроводів і більш надійної фіксації елементів.

Гумова прокладка дозволяє кріпити труби набагато надійніше

Що стосується вартості, то вона варіюється в досить широкому діапазоні, так двухлапковая скоба під діаметр труби 25 мм коштує 4-5 рублів, а Р-образний варіант такого ж розміру буде коштувати вже близько 9 рублів. Однолапковие варіанти коштують майже стільки ж, як і двухлапковие.

Монтаж не відрізняється складністю, для роботи необхідно додатково придбати дюбеля, якщо підстава дерев'яна, то вистачить і звичайних саморізів відповідного розміру.

Якщо під рукою немає кріплення, то Р-образну скобу можна зробити самому зі смужки жерсті, яку можна вигнути за розміром.

Варіант 5: якірні скоби і дюбеля-крюки

Ця група виробів найчастіше використовується в системах водяних теплих підлог і має свої особливості:

Дюбеля-гаки фіксують одну або відразу дві труби. для кріплення не потрібні саморізи, розпірна частина просто забивається в заздалегідь просвердлений отвір і за рахунок своєї форми вона не дає затиску вискочити назовні;

Такий варіант дуже простий у використанні, що по достоїнству оцінило безліч фахівців

Якірні скоби призначені виключно для систем теплої підлоги і являють собою кріплення з хвостовиком особливої форми, яка дозволяє вільно вставляти його в отвір, але назад дістати його досить складно. Вироби призначені для кріплення труб в теплоізоляційному шарі;

Якірна скоба дозволяє швидко і надійно зафіксувати труби теплої підлоги

Дуже важливо, щоб вироби були виготовлені з міцного ударостійкого полістиролу. інакше за час кріплення ви зламаєте половину елементів.

Вартість таких виробів невелика - близько 2 рублів за штуку, але потрібно їх дуже багато. Що стосується процесу кріплення, то він простий: робляться отвори, після чого кріплення ставиться на місце і притискається, на цьому робота закінчена. Тут не потрібна інструкція, так як всі і так зрозуміло, важливо робити все акуратно і не економити на кількості кріплень, конструкція повинна бути зафіксована дуже надійно.

Таке кріплення для пластикових труб незамінне в системах теплої підлоги

Дюбеля-крюки можна використовувати і на стінах, але вони не призначені для великих навантажень, тому таким способом можна кріпити лише конструкції невеликої ваги.

Звичайно, варіантів кріплення набагато більше, я розповів про тих, які застосовуються найчастіше. Всі розглянуті варіанти можна використовувати при проведенні робіт своїми руками, для цього не потрібно мати які-небудь спеціальними навичками і не потрібно використовувати спеціальний інструмент.
