Отже, сьогодні я розповім вам ще про одне корисне прийомі (як модно зараз говорити - фішці) роботи зі шрифтом в програмі sPlan 7
Якщо вам доводиться креслити схеми по ГОСТ то, напевно, знаєте, що у всіх кресленнях для нанесення написів використовуються спеціальні креслярські шрифти.
Креслярські шрифти встановлює ГОСТ 2.304-81. До складу креслярських шрифтів входить український, латинський і грецький алфавіти, арабські і римські цифри, а також знаки.
ГОСТ 2.304-81 встановлює чотири типи шрифтів:
тип А без нахилу
тип А з нахилом близько 75 °;
тип Б без нахилу;
тип Б з нахилом близько 75 °
Розмір шрифту h визначається висотою прописних літер (в мм). ГОСТ 2.304 - 81 встановлює наступні розміри шрифтів: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
Тепер від теорії перейдемо до практики. Отже, для того, що б використовувати Гостовский креслярський шрифт в програмі sPlan, необхідно цей шрифт встановити в систему. Для цього завантажуємо шрифт тут. В архіві знаходяться два типи шрифту А і Б. Розпаковуємо архів з креслярськими в будь-який зручний місце.

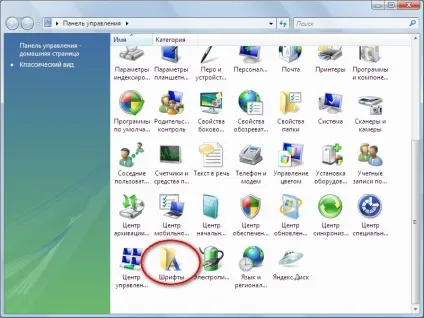

Тепер йдемо в панель управління і відкриваємо папку Шрифти

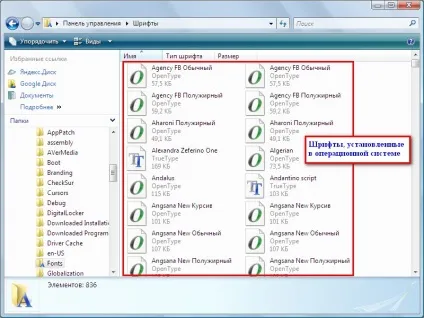

В папці Шрифти знаходяться всі шрифти, встановлені в системі. Цілком ймовірно у вас немає креслярських ГОСТІВСЬКА шрифтів.

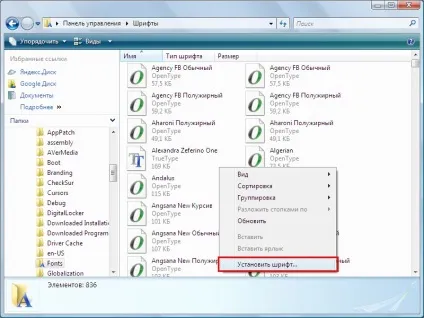

Натискаємо правою клавішею миші у вікні, де відображається список шрифтів і в контекстному меню, що випадає вибираємо пункт Встановити шрифт ...

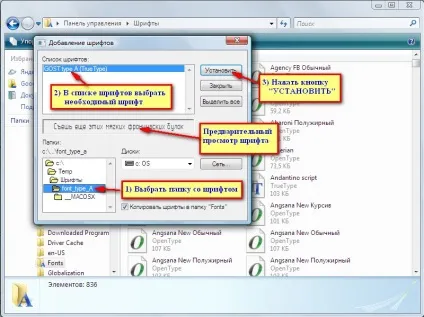

У вікні «Додавання шрифтів» вибрати шлях до скачали папок з креслярськими шрифтами і у вікні списку шрифтів вибрати необхідний тип шрифту.
Наприклад, шрифт типу А. І далі натиснути кнопку «Встановити». Теж саме робимо і для шрифту типу Б.

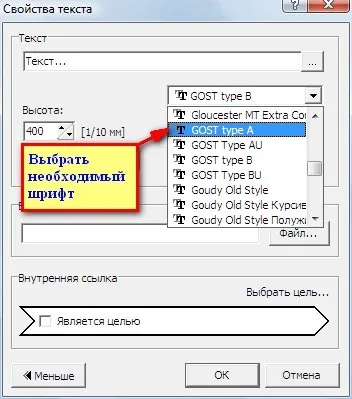

Після установки відповідних шрифтів можна приступати до роботи в програмі sPlan у вікні властивості тексту виберіть необхідний тип шрифту і працюйте з задоволенням!
Тут необхідно зазначити, що ми зробили установку шрифтів в операційну систему, тому креслярські шрифти будуть доступні в будь-якій програмі, що працює з текстом. Наприклад той же Microsoft Word, Photoshop, Corel Draw, AutoCad і так далі.

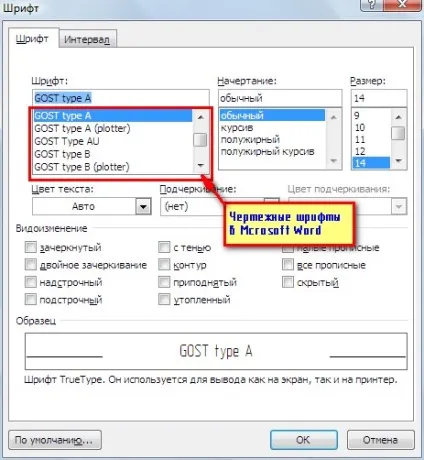

Приклад вибору креслярського шрифту в програмі Microsoft Word.
