Розрізом називається зображення будівлі, подумки розсіченого вертикальною площиною. Розрізи на будівельних кресленнях служать для виявлення об'ємного і конструктивного рішення будівлі, взаємного розташування окремих конструкцій, приміщень і т.п. Розрізи бувають архітектурні та конструктивні.

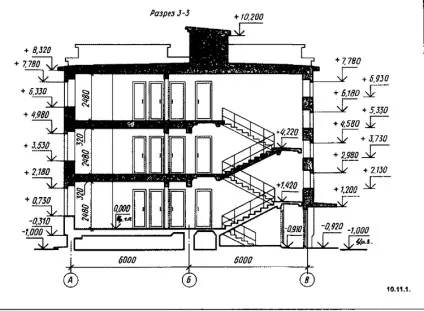

Архітектурний розріз (рис. 10.11.1) служить, головним чином, для визначення композиційних сторін внутрішньої архітектури * На такому розрізі показують висоту приміщень, віконних, дверних прорізів, цоколя та інших архітектурних елементів. Висота цих елементів, пов'язаних з архітектурним оздобленням приміщень, найчастіше визначається відмітками.

На архітектурному розрізі товщину горищного перекриття, конструкцію даху і фундаментів не показують (див. Рис. 10.11.1).

Лінія нижнього контуру горищного приміщення при цьому повинна відповідати низу горищного перекриття, а лінія верхнього контуру - верху даху, тобто покрівлі. При кресленні віконних прорізів відстань від підлоги до низу віконного прорізу (підвіконня) має бути 750-800 мм, а від верху отвору до стелі - близько 400 мм.

Такого роду розрізи можуть виконуватися у відмиванні і фарбування. Це дає можливість виявити внутрішній простір приміщень, тональність фарбування всіх елементів і т.п.

Архітектурні розрізи складають в початковій стадії проектування, і на них не показують конструкції фундаментів перекриттів, дахів і т.д. Такі розрізи використовують для опрацювання фасаду будівлі.

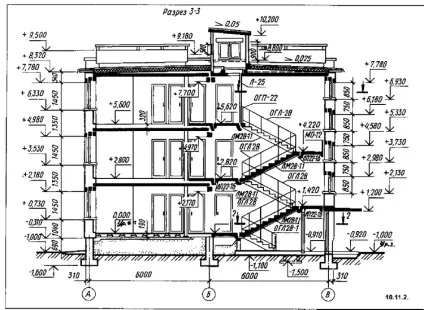

Конструктивні розрізи входять в робочі креслення проекту будівлі. На цьому типі розрізів показують конструктивні елементи будівлі, а також наносять необхідні розміри і позначки (рис. 10.11.2), Прорізи, сходи зображують умовними позначеннями за ГОСТ 21.501-93.

У будівельних кресленнях використовують прості, ступінчасті, поперечні і поздовжні розрізи. Однак рекомендується застосовувати прості розрізи (однією площиною).

Напрямок погляду для розрізів приймають, як правило, за планом знизу вгору і справа наліво.

При виконанні поперечного розрізу січну площину розташовують перпендикулярно коника даху або найбільшому розміру будівлі; при поздовжньому розрізі вона паралельна їм.

Напрямок січної площини, як правило, вибирають таким, щоб вона проходила по найбільш важливим в конструктивному або архітектурному відношенні частин будівлі: віконних і дверних прорізів, сходових клітках (бажано по одному з маршів), балконах, шахтам підйомників і т.д. Слід врахувати, що в розрізах по сходах січну площину, як правило, проводять по маршу, розташованому ближче до спостерігача. При цьому марш сходів, що потрапив в розріз, обводять лінією більшої товщини (суцільна основна), ніж контур маршу, за яким січна площина не проходить. Контур цього маршу обводять суцільною тонкою лінією.

Якщо при побудові поздовжнього розрізу січна площина паралельна коника даху, то, незважаючи на це, розріз даху виконують так, як ніби січна площина розсікала будівлю по коника. В цьому випадку елементи, розташовані нижче горищного перекриття, зображують, виходячи з дійсного стану січної площини.

Січна площина не повинна проходити через колони, стійки, уздовж балок стін і перегородок. Бажано розташовувати її між цими елементами. Тому контури фундаментів під колонами і стовпами викреслюють лініями невидимого контуру. Кухонні вогнища, опалювальні печі та димарі показують нерозрізаними.

Положення січної площини в будівлях, у яких протилежні стіни мають однакове рішення на великій відстані, слід підбирати так, щоб з одного боку розрізу були показані віконні прорізи, а з іншого - отвір воріт або зовнішніх дверей (див. Рис. 10. 11.2).

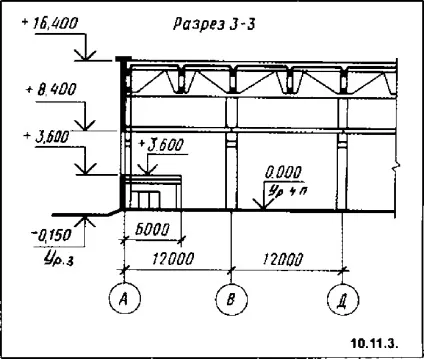

Крім загальних розрізів, на яких показують будівлю в цілому, застосовують місцеві розрізи. Їх роблять по тих дільницях будівлі, конструкція яких не виявлено на основних розрізах (рис. 10,11.3).

На розрізах рекомендується зображати в повному обсязі елементи, розташовані за січною площиною, а тільки ті, які знаходяться в безпосередній близькості від неї. Це можуть бути колони, ферми, балки, відкриті сходи, площадки, підйомно-транспортне обладнання і т.п.

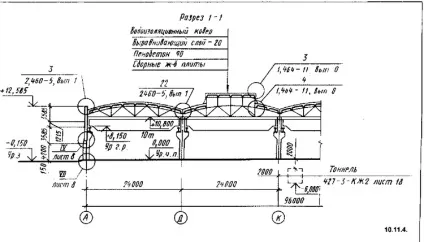

На розрізах будівлі без підвалів грунт і елементи конструкцій, розташовані нижче фундаментних балок і верхньої частини стрічкових фундаментів, не зображують. Контури тунелів показують схематично тонкою штриховою лінією (рис. 10.11,4).

У розрізах будівель і споруд підлогу на грунті зображують однією суцільною товстою лінією. Пол на перекритті і покрівлю викреслюють однією безперервною лінією. Таке зображення підлоги на грунті і перекриттів та покрівлі дається незалежно від числа шарів в їх конструкції.

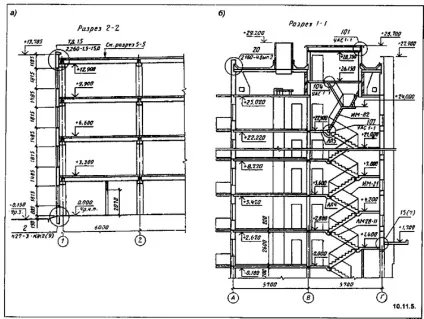

Склад і товщину шарів підлоги і покрівлі вказують в виносної написи. Якщо в кількох розрізах зображені покриття, що не відрізняються за складом, виносну напис роблять тільки на одному з розрізів, а в інших наводять посилання на розріз з повною внесений написом (рис. 10.11.5, а).

На рис. 10.11.5, б наведено розріз багатоповерхового житлового будинку.

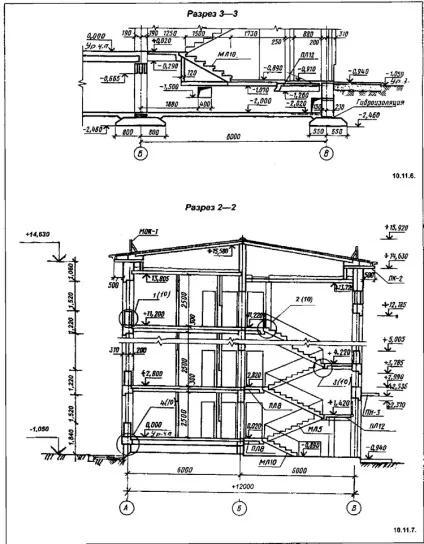

При виконанні розрізів будівель в типових проектах їх зазвичай поділяють на дві частини. Одна частина (нульовий цикл) використовується для будівництва підземної частини будівлі, тобто фундаментів і технічного підвалу (рис. 10.11.6). Інша - для будівництва надземної частини будівлі (рис. 10.11.7).

Це викликано тим, що при прив'язці будівлі до реальної будівельному майданчику велика частина змін вноситься в конструкцію фундаменту. На кресленнях розрізів наносять і вказують: координаційні осі будівлі, відстані між цими осями, відстані між крайніми координаційними осями, координаційні осі у деформованих швів. При необхідності вказують товщину стін і їх прив'язку до координаційних осей будівлі. Крім цього, на кресленнях розрізів вказують: відмітки рівня землі; чистого статі; поверхів і майданчиків; відмітки низу несучих покриттів одноповерхових будівель і низу плит покриття верхнього поверху багатоповерхових будівель; позначку низу опорної частини, закладають в стіну елемента конструкції; позначку верху стін, карнизів, уступів стін, головки рейок кранових шляхів; розміри і прив'язку по висоті прорізів, отворів, ніш і гнізд в стінах і перегородках, зображуваних в перерізі.

При зображенні на розрізах прорізів з чвертями їх розміри вказують за найменшою величиною отвору.

Крім того, на розрізі призводять позначки вентиляційних і ліфтових шахт, інших пристроїв, розташованих на даху. Можуть бути також нанесені позначення вузлів, які не наведені на плані.

Взагалі, на розрізах повинні бути нанесені всі розміри і позначки, необхідні для визначення розташування окремих елементів будівлі. Однак, не рекомендується дублювати розміри, наявні на плані. Виняток становлять тільки розміри між координаційними осями.

На розрізах, в яких важко вичерпно показати найбільш складні частини, які можна розробляти деталі або елементи розрізів в залежності від складності рішення і розмірів деталіруемого ділянки. Ділянки, показані в елементах розрізу, не повинні, як правило, деталізувати в більшому масштабі. У проектах будинків зі стінами з великих блоків або панелей не слід виносити елементи розрізів стін, а замінювати їх посиланням на монтажні схеми.

За розміром розрізу винесення рекомендується розташовувати у зовнішнього контуру розрізу, потім наносити розмірну лінію, а за розмірною лінією ставити позначки. Поличка позначки повинна бути повернута назовні (див. Рис. 10.11.7). Для зручності розміщення позначок слід провести дві тонкі вертикальні лінії. На одній розташовується знак позначки, інша обмежує ширину полички (рис, 10,11,8).

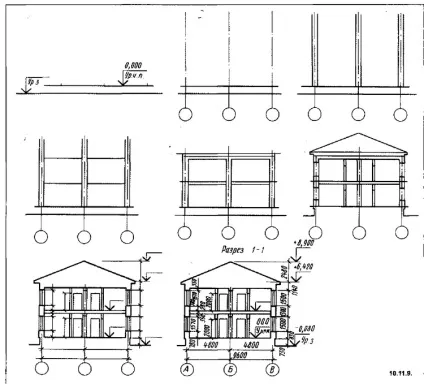

Нижче пропонується наступний порядок побудови креслення розрізу (рис. 10.11.9, а-з):

1. Спочатку проводять горизонтальну пряму, яку приймають за рівень підлоги першого поверху (тобто її рівень дорівнює позначці 0,000). Для побудови різних елементів розрізу використовують деякі розміри, наявні на плані, наприклад, відстань між координаційними осями, товщину внутрішніх і зовнішніх капітальних стін і перегородок, ширину віконних і дверних прорізів і т.п.
2. Потім проводять другу горизонтальну лінію, що визначає планувальну поверхню землі.
3. Далі за першої горизонтальної прямої, що позначає лінію чистої підлоги, відкладають відстань між відповідними координаційними осями. Ці розміри беруть з креслення плану будівлі. Через ці точки проводять вертикальні прямі (осі стін).
4. По обидва боки від вертикальних прямих на відстані, що визначає товщину зовнішніх, внутрішніх стін і перегородок, що потрапили в розріз, проводять тонкими лініями їх контури. Далі проводять горизонтальні лінії контуру підлоги, стелі, перекриттів і т.п.
5. Проводять контури перекриттів.
6. Зображують інші елементи будівлі, розташовані за січною площиною (дах, перегородки і т.п.), намічають контури прорізів.
7. Проводять виносні і розмірні лінії, викреслюють знаки висотних відміток.
8. Обводять контури розрізу лініями відповідної товщини, наносять необхідні розміри, відмітки, марки осей і т.п. Роблять необхідні написи і видаляють непотрібні лінії побудови.

Цю послідовність побудови застосовують для зображення архітектурного розрізу. Порядок побудови може дещо змінюватися.

При побудові конструктивного розрізу така послідовність зберігається. Однак більш детально викреслюють конструктивні елементи, позначають вузли (окружністю або овалом) для подальшої розробки, для багатошарових конструкцій даються етажерки, штрих контур природного грунту і інших елементів.

На відміну від розрізів в машинобудівному кресленні, конструктивні елементи будівлі, що потрапили в розріз, але виконані з матеріалу, що є основним для даної будівлі або споруди, що не штрихують. У цьому випадку тільки ділянки стін, що відрізняються матеріалом, виділяють умовної штрихуванням.

Наприклад, в будівлі з цегли штрихують залізобетонні балки-перемички чи звичайну цегляну кладку в стінах з великих блоків.
