Ковпачки сиз для скручування проводів

ковпачки сиз для скручування проводів

Якості з'єднання проводів для побутових електричних схем більшість електриків приділяють особливу увагу, для цього намагаються використовувати нові технології і пристосування.

У цій статті ми розглянемо ковпачки ЗІЗ, які часто використовуються для з'єднання проводів в сучасному електромонтажі. Ковпачки ЗІЗ мають як позитивні відгуки, так і негативні. Давайте уточнимо їх особливості, конструкцію і правила монтажу.

Конструкція ковпачка ЗІЗ

Зовнішня оболонка ЗІЗ виконана зпластикату, який під час пожежі не підтримує процес горіння і має електроізоляційні властивості, витримуючи напругу до 600 вольт. Ця величина зазвичай вказується на упаковці.

Усередині пластмасового ковпачка розташована конусоподібна обтискна сталева пружина, яка своїми витками додатково стискає метал вмонтовуються проводів.

обтискна сталева пружина сиз

Пластиковий корпус, виконуючи механічну захист, ізолює місце з'єднання провідників. Обробляти ізоляцію провідників потрібно так, щоб оголений метал не виступав за межі ковпачка і в той же час повністю підпадав під пружину. В цьому випадку, якісь додаткові ізоляційні матеріали для місць з'єднань в приміщеннях з нормальними умовами проживання більше не потрібні.

механічний захист ковпачка сиз

Обов'язково прочитайте докладні статті про з'єднання проводів:

Підготовка провідника для скручування з використанням ковпачка ЗІЗ

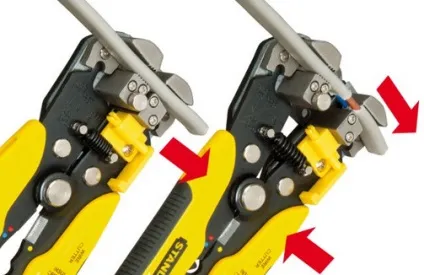

Окремі електрики припускаються помилок при оголенні металу дроти з допомогою ножа. Справжні професіонали давно працюють спеціальними знімачами ізоляції, у яких створені калібровані отвори під кожен стандартний діаметр провідника з ріжучої кромкою, що не порушує структуру зовнішньої поверхні струмопровідного шару і зберігає тим самим його міцність.

спеціальні знімачі ізоляції

Монтерський ніж, звичайно ж, теж застосуємо, але його лезо слід орієнтувати під кутом до напрямку зрізу ізоляції, щоб не надрізати метал, а видаляти тільки ізоляцію.

Застосування ножа під прямим кутом, та ще з натисканням великим пальцем неприпустимо, можна сформувати кругової зріз і в підсумку провідник може легко обломиться.

Будь-яка ледь помітна оком подряпина на поверхні провідника при обертальному русі ЗІЗ на скручування провідників буде збільшуватися в розмірі, зменшуючи поперечний переріз токовода. А кілька ушкоджень приведуть до зламу.
Використання різальних крайок бокорезов і щипців неприпустимо з тих же причин, хоча окремі електрики продовжують використовувати цей спосіб.

Обтискна пружина ковпачка ЗІЗ

пружина ковпачка сиз

Звернемо увагу на пружинку, а вірніше на її розміри. Нам важливо знати площа поперечного перерізу меншою конусної частини, де буде остаточно створюватися електричний контакт у з'єднувальних проводів. Тут важливо точно визначити їх відповідність: товсті провідники в маленьку площу не помістяться, а тонкі - не братимуть щільно обжимається.

обтискна пружина ковпачка сиз - перетин

У практиці зустрічається два способи з'єднання проводів ковпачками ЗІЗ: з попередньої скруткой і без неї.
Пару однакових по товщині м'яких проводів зручно вставляти із зусиллям в пружинку, а потім обертовим рухом з силою зробити їх скручування по довжині оголеного металу. Якщо ж потрібно з'єднати три або чотири провідника, то краще попередньо скрутити їх пассатижами, відкусити нерівномірно звите закінчення і обертанням із застосуванням сили встановити ковпачок.

обертання ковпачка сиз за годинниковою стрілкою

Попередньо подивіться на напрямок навивки обжимной пружинки. Воно виконане за годинниковою стрілкою. У цю сторону, а не протилежну, слід обертати наш ЗІЗ для щільного облягання поверхонь.

При надяганні ковпачка використовуйте силу для розсування витків пружини, які будуть надійно здавлювати скручувати проводи.

Увага! Ковпачки не призначені для з'єднання різнорідних металів. Особливо це стосується міді і алюмінію через що виникають між ними гальванічних процесів при проходженні електричного струму. Для цього випадку використовуйте сталеві клеми і / або перехідники, бажано оброблені токопроводящей пастою.

сиз - різновиди

Тому ще одна порада. Перед покупкою великої партії заздалегідь уточнюйте необхідні характеристики, зробіть перевірочну скрутку.
Ще краще кількома ковпачками зробити контрольне з'єднання різних проводів і випробувати їх спочатку номінальним струмом навантаження, а потім підвищеним - для створення критичного нагріву. У цьому випадку, ви будете мати уявлення про даний товар - ЗІЗ на основі власного досвіду.

покупка сиз. як правильно вибрати

Ковпачки ЗІЗ дозволяють з'єднувати дроти просто, доступно, зручно і красиво. Чи буде воно працювати надійно, тривалий час залежить від правильного дотримання прийомів монтажу, які повинен виконувати грамотний електрик, що володіє знаннями, навичками і добре налагодженим інструментом.

Оцініть якість статті. Нам важлива ваша думка:

Ну, як би, ПУЕ заборонило використання скруток. Доводиться користуватися СІЗамі. Правда є хитрість - на стандартну скрутку накручується ЗІЗ, а частина, що залишилася ізолюється, або ізоляційною стрічкою, або термотрубкі.

Про ковпачки типу ЗІЗ я дізнався 20 років тому, коли потрапив працювати в електромонтажну організацію. У той час для накрутки ковпачка кожна бригада використовувала спеціальний ключ-комірець, який підходить до трьох розмірах ковпачків (всередині ключа три ряди зубців). Ключі були фірмові з міцної пластмаси або місцевого виготовлення (сталеві фрезеровані). Порушувати технологію було заборонено. Бригадири душили власними руками всіх, хто намагався навернути ЗІЗ без допомоги ключа. Зараз же ніхто про ключах для установки ЗІЗ не знає або знає точно, що ключі - це фантастика.

До скасування застосування скручування в якості способу з'єднання було кілька варіантів скручування жив. Те, що правильно виконана скручування буде працювати, я переконався, коли ремонтував обмотки електродвигунів. З'єднання висновків котушок в схему найчастіше були паяні або зварені, так само зустрічалися пресовані гільзою. Іноді траплялися скручування, і було видно, що причиною поломки двигуна вони не є. Це були двигуни, які пропрацювали не менше 10 років. Всі скрутки були довгі, не менш 6 см. Такі довгі скручування не можна розібрати без допомоги інструменту, а саме так і вимагають ПУЕ.

І яке вийде перетин скручених проводів? Ну щоб ЗІЗ підібрати для накрутки на них.
