Ковані хвіртки на дачі фото, креслення, монтаж

Елементи художньої ковки мають прекрасні естетичні характеристики.

Створення хвіртки з використанням методу гарячого кування з технологічної точки зору не є складною процедурою.

Розглянемо специфіку виготовлення кованих хвіртки своїми руками.

Підготовка креслень і інструментів

Виготовлення починається зі створення креслення. Необхідно максимально точно відобразити металоконструкцію, що має ковані художні елементи, і додатково підготувати специфікацію. У ній вказують наступні аспекти:

• номера позицій;
• кількість і назва складових елементів;
• умовні позначення.

Специфікація складається з декількох розділів: збірні одиниці, деталі, комплекти, матеріали, документація, стандартизовані вироби. Складаючи креслення, треба враховувати співвідношення ширини, довжини і висоти вироби. Вказуються розміри в точності повинні відповідати реальним параметрам. Слід брати до уваги допустимі навантаження, враховувати правила ЕСКД і ГОСТу.

Підготовка креслення ведеться з використанням спеціальних інструментів, також вітається застосування відповідних комп'ютерних програм.

Важливо дотримуватися точність при масштабуванні, щоб уникнути помилок в процесі виготовлення хвіртки. Креслення повинні містити розміри конструкції, стандартним варіантом є хвіртка висотою 150см. Врахуємо, що вона буде піднята над поверхнею землі на 10см, отже, висота каркаса складе 140см. Хвіртка буде розташовуватися між цегляними стовпами з проміжком в 100см.

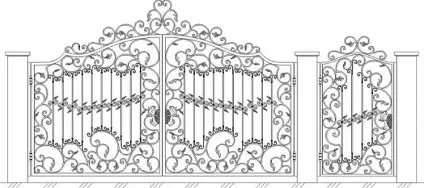

Ескіз кованих воріт з хвірткою

Потрібно підготувати інструмент для роботи:

• ковадло;
• лещата;
• шліфувальна машина;
• зварювальний апарат - мобільний пристрій для зварки;
• верстати - торсіон, равлик, ексцентрик - використовуються для холодного кування;
• болгарка - в процесі роботи доведеться різати і шліфувати металеві деталі.

Обов'язково потрібно горн, кліщі та молотки, не варто забувати і про прошивні, необхідних для того різання отворів. Важливо забезпечити джерело відкритого полум'я, здатний генерувати температуру 1180 ° С.

Якщо вас цікавить, як зробити хвіртку з металопрофілю своїми руками. ознайомтеся з цим матеріалом.

Тут ви можете подивитися, як приварити петлі на хвіртку або ворота.

Про те, як побудувати паркан з піддонів, ви можете дізнатися з цієї статті.

процес кування

Процес складається з декількох етапів:

• нагрів болванки;
• обжимка;
• заготовка;
• остаточна обробка.

Спочатку болванка нагрівається до 300 ° C, після чого поміщається в піч, де поступово розігрівається до максимальної температури. Вилучивши болванку з печі, її слід ущільнити ударами молота, обкативая по колу. Саме в процесі обтиску буде видалена окалина, що утворилася в процесі нагрівання. Обробка молотом проводиться в два етапи: спочатку робиться заготовка, а в завершенні виріб піддається остаточної обробки.

Хвіртка буде складатися з декількох конструктивних елементів:

• каркас - профільна труба 30х20;
• навіси;
• візерунки - смуги 12х6, квадрат 10х10, 12х12;
• опори;
• замки і клямки.

Опори представляють собою металеві елементи, необхідні для кріплення хвіртки. Основний конструкції є каркас, навіси виконують функцію сполучного елемента, а ковані деталі прикрашають виріб.

Основа матиме класичну прямокутну форму. зроблену з 4-х металевих профілів. Спочатку нарізається профільна труба, з якої збирається рама, рівність всіх діагоналей перевіряється за допомогою рулетки. Сварка деталей виконується прихватками збоку і зверху, а після цього проварюються шви, і розрізається дуга.

Візерунки будуть зроблені зі звичайних арматурних прутів, що нарізають відповідно до розмірів, зазначеними в кресленні. Заготовки попередньо розігріваються в газовому горні протягом 5 хвилин, після чого на ребристому сегменті «Ексцентрика» робиться візерунок «Гусяча лапка». Потрібно вставити прут переможе вальців і виконати кілька прокатів квадрата 10х10, після чого на ребристою частини обладнання сформувати візерунок. Завитки загинаються на «Равлика», що дозволяє ефективно деформувати холодну арматуру. Однак для отримання рівного візерунка слід розігріти заготовку.

Заборонено остуджувати заготовку за допомогою опускання в воду, так як це призведе до загартування металу. Подальше формування завитків з використанням цієї болванки призведе до поломки обладнання або надлишкової деформації завитка.

Матеріалом для виготовлення завитків послужить смуга 12х6, розігрів якої не обов'язковий. Виготовлення гранованих пік знову ж буде виконуватися на «ексцентрика», в даному випадку розкочування заготовки здійснюється поступово, після кожного етапу вона повертається на 90 °. Можна обійтися без «Ексцентрика», досить нанести на сталевий лист (5мм) габаритні розміри. Утворені трикутники вирізаються за допомогою болгарки, після чого елементам надається об'ємний вигляд. Домагаються цього за допомогою зняття під потрібним нахилом кутів з заготовок, для чого користуються болгаркою. Також допустимо нагрівання деталі газової зварюванням і надання виробу потрібного обсягу за допомогою молотка.

Кріпитися піку буде на спіральному чотирикутнику. Необхідно відрізати заготовку відповідного розміру і зробити на ній ризики на відстані 10см по числу ділянок зі спіралями. Заготівля затискається в лещата на тому рівні, де імовірно буде починатися спіраль. Взявши лекальні тиси, затискаємо чотирикутник уздовж лінії з кінцями витків. За допомогою обертання тис по осі заготовки створюємо спіраль, яка і буде використовуватися для установки пік.

На особливу увагу заслуговують радісно фігури. виготовляються з трёхмілліметрового листового металу. Накресливши на аркуші необхідний малюнок, відрізаємо від труби кільце висотою 20мм, згодом приварюють до крайньої точки вигину. Приклавши чотирикутник до кільця, що йде на початку малюнка, прихоплює його за допомогою зварювання. Виконуючи вигин, слід витягати заготовку за край і пристукував молотком в місці вигину, таким чином знімаючи напругу. Саме так слід просуватися від вигину до вигину, прихоплюючи їх зварюванням.

Прокатка хомутів виконується з використанням смуги 20х2мм, саме з її допомогою згодом будуть маскуватися місця зварювання. Скручування бічних прутів виконується на «торсіонних», потрібно відзначити крейдою місце скручування квадрата і закріпити заготовку на верстаті. Слід затиснути квадрат з однієї зі сторін, а протилежний сегмент з'єднати з крутиться деталлю. Саме тут знадобляться хомути, що забезпечують прекрасне зчеплення. Виконуючи скручування, вважайте кількість оборотів, не варто робити більше двох при проміжку 15см.

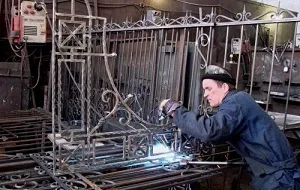

Коли складові елементи готові, можна приступати до зварювання. Основним завданням є дотримання симетричності. Місця з'єднань довжиною до 1см ретельно проварюють великими струмами.

Після цього місце зварювання зачищається шліфувальною машинкою, а потім металевою щіткою. Естетичність виробу додадуть заздалегідь підготовлені хомути, монтовані на місце зварювання.

Виготовлені елементи будуть потрібні для прикраси верхній частині хвіртки, а внизу будуть використовуватися листки. Можна скористатися штампованими виробами, зробленими із застосуванням двохміліметрової листової сталі. Збірка завитків нижній частині малюнка починається з формування дуги, це дозволить домогтися симетрії.

Щоб надійно закріпити листки, рекомендується підрізати їх під кутом щодо квадрата з розкатаним закінченням, в результаті вийде цілісний елемент декору. Закріплюючи візерунок, треба проводити зварювання прихватками, використовуючи малі струми, в іншому випадку можна наскрізь пропалити виріб. Виконувати зварювання потрібно таким чином, щоб шви формувалися з виворітного боку, в іншому випадку постраждають естетичні характеристики.

установка опор

Хвіртка буде кріпитися за допомогою опор - це установчий метал, який виконує функцію проміжної ланки, що дозволяє прикріпити каркас до стовпів. Використовується з цією метою металевий профіль, на нього будуть кріпитися навіси, необхідні для закріплення самої хвіртки. Потрібно нарізати профіль на чотири сегменти, які після кріплення до основи будуть виступати назовні на 4 см.

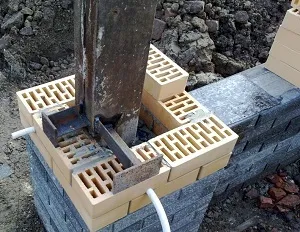

Додатково знадобиться вирізати порівнянний по висоті з самим каркасом профіль. Кріпити хвіртку будемо до цегельного стовпа. необхідно поєднати процес кладки і монтажу. Основою стовпа буде наш основний металевий профіль, обкладають цеглою, саме до нього за допомогою зварювання і кріпляться чотири сегменти. Цеглини, що знаходяться навпроти заставних елементів, слід вирізати за допомогою болгарки. Через чотири дні, коли стовп набрав міцність, потрібно прикріпити до закладних деталей довгий профіль з металу.

навішування хвіртки

Тепер можна приступати до навішування хвіртки, з цією метою будуть використовуватися точкові навіси. Вироби складаються з двох складових елементів, один із сегментів обладнується штирем, а в іншого є паз. Сегмент, обладнаний штирем, слід з'єднати за допомогою зварювання з вертикальними профілями основи. Елемент, оснащений пазом, таким же чином з'єднується з настановної поза виробом. Утворилися в результаті роботи зварні шви слід ретельно зачистити.

Закріплення навісів на елементи конструкції слід виробляти до установки каркаса на опору, так як в процесі зварювання є ймовірність пошкодження цегляної кладки.

Завершальним штрихом буде рівне приварювання навісів і ретельна зачистка поверхонь.

Фарбування і нанесення патини

Однак нашої хвіртки потрібно надати завершений вигляд, а це неможливо без фарбування. Необхідно очистити і знежирити поверхню, виконати ґрунтовку, після чого ретельно пофарбувати. Особливу увагу слід приділити хомутів, так як під ними буде накопичуватися волога, отже, там вірогідна поява корозії. Саме між завитками і хомутами потрібно рясно використовувати фарбу.

Надати виробу ефект старовини можна за допомогою нанесення патини. для цього знадобиться кисть, що має ширину 3 см. Рекомендується підрізати кисть перед фарбуванням, щоб надати щетині додаткову жорсткість.

Необхідно розтерти фарбу на палітрі, поки вона не стане напівсухий, після чого вона наноситься на опуклі ковані елементи, наприклад, кінці завитків, листки або хомути. Тільки тепер робота може вважатися закінченою, хвіртка готова до експлуатації.

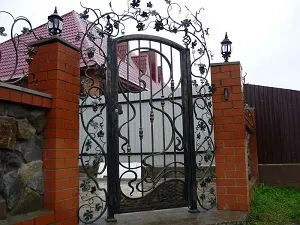

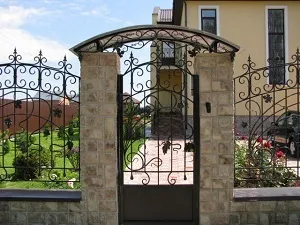

Фотогалерея хвірток з кування

На фото представлені різні варіанти кованих конструкцій:
