Котушка запалювання - призначення, конструкція, принцип роботи, різновиди

Цей пристрій застосовується в будь-якій системі запалювання: безконтактної, контактної і електронної. Конструктивно котушка являє собою трансформатор, який має дві обмотки.

Залежно від конструктивних особливостей системи запалювання розрізняють кілька видів котушок запалювання:

У безконтактної, контактної і електронної системах запалювання, що використовують розподільник, застосовується загальна котушка запалювання.

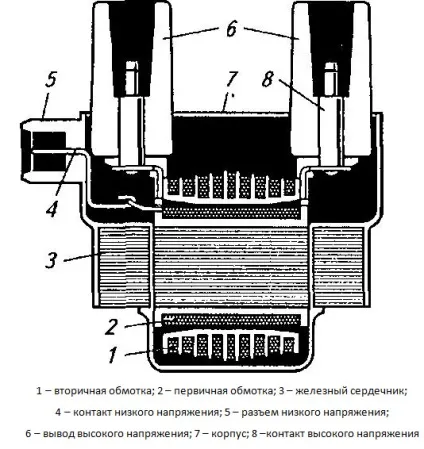

Конструктивно даний вид котушки запалювання є дві обмотки: первинну, яка може містити до 150 витків (але не менше 100), і вторинну, яка містить до 30000 витків (але не менше 15000). У первинній обмотці використовується товста мідний дріт, яка ізольована, щоб уникнути короткого замикання і попередити скачки напруги. У вторинній обмотці використовуються тонкі мідні дроту, і вона розташована всередині первинної обмотки. Вторинна обмотка одним закінченням з'єднується з негативною клемою первинної обмотки, а друге закінчення йде до центральної клеми на кришці, яка забезпечує виведення напруги.

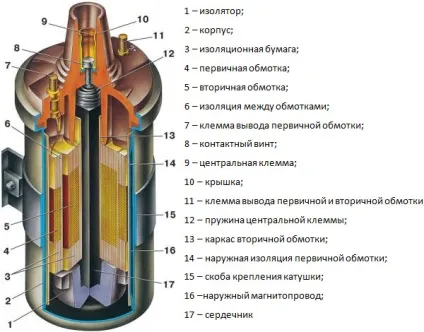

В середині котушки запалювання розташований сердечник, який підвищує силу магнітного поля. Для ізоляції сердечник і обмотки поміщені в ізолюючий корпус. Трансформаторне масло, яким заповнюється котушка, запобігає струмовий нагрів.

Здвоєна котушка запалювання використовується в електронних системах з прямим запалюванням. У конструкції котушки присутні два високовольтних виведення. Вони необхідні для синхронного отримання іскри за допомогою двох циліндрів одночасно. Даний тип котушки може мати різне з'єднання зі свічкою запалювання:

- одна свічка з'єднана безпосередньо (використовується наконечник), а друга з'єднується проводом високої напруги;

- використовуються тільки дроти високої напруги.

Може використовуватися конструкція у вигляді четирехвиводной котушки запалювання, це коли відбувається з'єднання в єдиний блок двох здвоєних котушок.

Індивідуальна котушка запалювання використовується тільки в електронних системах прямого запалювання. Конструктивно дана котушка запалювання відрізняється від загальної тим, що первинний сердечник розташований всередині вторинного.

У конструкції індивідуальної котушки можливе використання електронних компонентів воспламенителя. У вторинній обмотці виробляється висока напруга, що подається на свічку запалювання за допомогою наконечника. Наконечник складається з стрижня високої напруги, пружини і ізолюючої оболонки. Щоб струм високої напруги швидко відсікався, у вторинну обмотку встановлений діод високої напруги.

Основною характеристикою всіх видів котушок запалювання є опір первинної і вторинної обмоток, при зміні якого можна судити про несправності котушки запалювання.

1. Струм низької напруги проходить по первинній обмотці котушки запалювання і створює магнітне поле.

2. Магнітне поле після відсікання струму створює на вторинній обмотці струм високої напруги.

3. З вторинної обмотки струм надходить на центральну клему.

4. З центральної клеми струм передається на розподільник і надходить на свічки запалювання.
