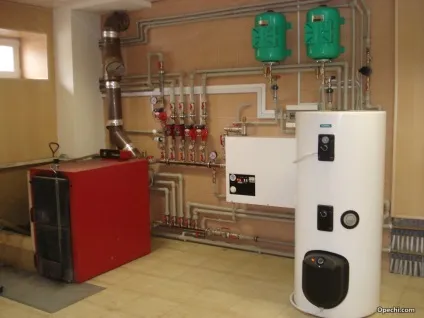

Котельня в приватному будинку вимоги, монтаж, схеми
Котельня в приватному будинку - це строго технологічне приміщення. Воно повинно відповідати технічним нормам і стандартам. Тут ніде розгулятися фантазії в плані дизайну, зате в питанні підбору обладнання, вибору труб, запірної арматури та багатьох інших елементів дозволить реалізувати ваш інженерний творчий потенціал.
газова котельня
Готуємо приміщення «під газ»
Котельня в приватному будинку потрібно для котлів на газі з потужністю 30 кВт і більше. Для менш потужних приладів монтаж можна робити в кухні, за умови, то її площа буде від 15 м2. Єдине обмеження для всіх без винятку газових котлів: в житлових приміщеннях встановлювати їх заборонено.
Головні параметри для газових котлів з відкритою камерою згоряння потужністю 30-200 кВт:
Для бездимохідних котлів вимог по приміщенню органами держнагляду не пред'являється. Тут, при розміщенні подібних газових приладів опалення, керуються тільки параметрами зручності монтажу та обслуговування обладнання.
Всі матеріали приміщення повинні бути негорючими:
Примітка: Ці вимоги до котельні в приватному будинку вироблені практикою не на порожньому місці: вони закладають основу для безпечної експлуатації газових котлів у житлових приміщеннях.
підведення комунікацій
Ви можете здійснити своїми руками підведення наступних комунікацій: електрика, водопровід, каналізація (слив) і труби опалення.
Примітка: Газові комунікації самостійно проводити заборонено - звертатися до монтажникам доведеться!
- Вводять кабель, розрахований на 20 А. Це не менш 2х1,5 мм2. Лінія котельні повинна бути окремою, захищена своїм автоматом. Заземлення - обов'язково.
- Водопровід монтується за наступною схемою: підводиться подача і розділяється на два напрямки - для заповнення системи опалення та для контуру гарячої води.
- Опалення. Виводиться подача і обратка, визначається місце установки насоса.
- Каналізація потрібна для зливу системи опалення, для аварійних ситуацій.
Газівники простягають трубу до котельні і встановлюють вам запірний вузол (кран) на магістраль. Ви можете самостійно змонтувати трубу, але підключати її не маєте права. Підключення та перевірку здійснюють тільки уповноважені на це особи.
Котельня в приватному будинку також вимагає ретельного підходу в питаннях вентиляції. Якщо котел димохідний, то треба:
- Забезпечити підведення повітря в приміщення. Розрахунок простий: на 100 кВт потужності котла повинно бути припадає не менше 0,08 м2 перетину вент каналу (вентиляційний отвір має бути не менше 110 мм в діаметрі). Припливну вентиляцію можна організувати і через внутрішню вентиляцію: норма для перетину вентканала для топкової 30 см2 на 1 кВт потужності котла.
- Перетин димоходу вибирають також з розрахунку. Спочатку необхідно дивитися на діаметр димоходу самого котла. Основний витяжної колектор не може бути менше цих розмірів. Він не може бути і менше ніж 120 мм (для котлів мінімальних потужностей). Умовно можна вважати за схемою: потужність котла треба помножити на 5, а отримана цифра і буде діаметром вашого димоходу в міліметрах. Правило одне: більше можна - менше заборонено. Друге правило: димохід повинен бути вище коника вашої даху. Це не стосується моделей з примусовим димовідводом (з димосмоками). Але краще не ризикувати і спочатку виконати дане правило. Витрати сильно не виростуть (зайвих 1-2 метра труби), але от у випадку заміни котла або виходу з ладу димососа ви оціните важливість даного правила. Третій пункт - димохід повинен обслуговуватися. Для цього його на 25 см опускають нижче рівня основного димоходу котла і роблять ревізійний люк - для чищення.
ставимо котел
В котельні найголовніше правило експлуатації звучить так: в приміщенні повинні бути чистота і простір. На практиці воно реалізується дуже просто: не треба економити місце і встановлюйте котел так:
- між лицьовою стороною устаткування і протистоїть стіною у вас повинен бути метровий по ширині прохід, а краще - ще більше.
- всі інші відстані до стін повинні бути не менше півметра.
Що це дає? Перший пункт дає виконання правил по експлуатації газового обладнання та приймання змонтованого котла інспекторами міськгазу. А другий - вільний доступ до всіх комунікацій - теж вимога правил. У комплексі, якщо ви не пошкодуєте місця, то вам просто буде зручно наводити порядок в котельній, що при наявності мільйона труб дуже важливо - вам потрібно простір щоб спокійно розгорнуться приміщенні і ні за що не зачепитися. Не розраховуйте, що ви будете використовувати топкові як склад - подібне допускати не розумно.
Для підлогових і настінних турбированних котлів, які беруть повітря прямо з вулиці, такі правила не застосовуються. Головне - забезпечити до них доступ.
Будь-які газові котли. призначені для монтажу на підлозі, повинні бути встановлені на негорючої підкладки. Це стосується випадків, коли є готове приміщення з будь-яким настилом з горючих матеріалів. Негорючий матеріал (лист заліза, азбестовий лист) повинен виступати за габарити обладнання на 0,1 і більше метра. Або можна поставити котел на окремий бетонний фундамент, який буде виступати над підлогою на 10-15 см.
Топкова для твердопаливного котла
Котли, що гріють ваш будинок теплом від згорають дров, вугілля або пелет, ніхто з органів держнагляду не контролює. Тому ви можете не переживати, що будь-хто прийде і оштрафує вас за неправильну схему установки цього устаткування. Але, треба дотримуватися елементарних правил монтажу для дотримання норм пожежної безпеки і ефективної роботи обладнання:
- Відстані до стін (особливо з горючого матеріалу) повинні бути не менше 30 см - для зручності обслуговування.
- Перед котлом необхідно покласти великий лист заліза - якщо з камери згоряння випаде вугіллячко, то ви повинні бути захищені таким чином від пожежі.
- Якщо стіни з легко легкозаймисті речовини, то їх треба обшити металом.
- Вентиляція виконується за тими ж правилами, що і для газових котлів (див. Вище)
- Основний димохід треба додатково газоізоліровать, на відміну від димоходів газових котлів. Тут продукти згоряння - чадний газ - несуть небезпеку для здоров'я людини.
- Організовуючи таку котельню своїми руками не шкодуйте площі - 8-10 м2 цілком вистачить для житлового будинку до 200 м2. Не варто влаштовувати (планувати) в даному приміщенні склад палива (навіть для тижневого запасу) - сучасні котли тривалого горіння можуть завантажуватися раз в 3-7 днів і ефективно опалювати ваш будинок.
Кімната для електричного котла?
Даний вид опалення для будинку найпростіший в монтажі. Електричний котел можна встановлювати в будь-який нежитлової частини будинку. Вимог по приміщенню немає, крім як вільний доступ до обладнання (проходи не менше 0.7 м). Якщо сильно переживаєте за пожежну безпеку, то можете обробити стіни негорючим матеріалом. В цілому ж, електричні котли - це кращі котли в плані комфорту, але не самі економні плані оплати.
проектування котельні
Проектування котельні потрібно, якщо ви задумали встановити вдома газовий котел. Для цього необхідно звертатися до фахівців. Даний бюрократичний процес пов'язаний з такою масою паперової підготовки тільки з однієї причини: газові опалювальні котли вважаються вибухонебезпечним обладнанням. Сучасна газова техніка, насправді, не більше небезпечна в експлуатації, ніж інші види котлів. Але так сильно регламентується установка, тільки в разі монтажу газових приладів для опалення.
- Своїми руками ви можете виконати всі підготовчі роботи і роботи по монтажу комунікацій, крім газових.
- Слід також пам'ятати, що якщо приміщення для котельні в існуючому будинку немає, то його необхідно пристроювати на окремому фундаменті, який не прив'язаний до фундаменту будинку.
- Обробку стін (якщо вирішите її зробити), краще виконувати керамічною плиткою - перевірений негорючий матеріал.
