Котел водогрійний на твердому паливі - особливості конструкції
Ми розповімо у всіх подробицях як опалити будинок взимку і правильно здійснити його водопостачання для комфортного проживання в будь-який час року. Створіть комфорт своїми руками і наш сайт вам у цьому допоможе!
Коли перед звичайними споживачами постає питання, що таке водогрійний котел на твердому паливі, не кожен може пояснити, в чому суть конструкції і принципу дії даної установки. Наше завдання розібратися в поставленому питанні і розрубати вузол, який заплутав усіх. Отже, почнемо з того, що це звичайний котел, який працює на дровах, вугіллі, піллети, тирсі, торфі та інших природних горючих матеріалах.
Відмітна ж риса - це конструктивна деталь, а точніше сказати вузол, який є невід'ємною частиною даної опалювальної установки. Це бак (резервуар), в якому нагрівається вода для побутових потреб. Але врахуйте, це не двоконтурний котел, швидше за одноконтурний з вбудованим баком для води. Це не бойлер, це саме бак відкритого або закритого типу. Хоча принцип нагріву води може бути і як у бойлера. Але все по порядку.
Пристрій і принцип роботи
- Як і всі твердопаливні агрегати, водяний котел на дровах володіє камерою згоряння, куди через верхні дверцята проводиться закладка дров. Єдина відмінність, це дуже містка топка.
- У ній размешается решітка.
- Під гратами розташовується спеціальна камера, куди падає зола від згорілих дров. У камері є дверцята, через неї здійснюється очищення золи і вугілля. До речі, багато виробників встановлюють висувний піддон, він полегшує процес чищення.
- У верхній частині обов'язково монтується димохід.
А ось тепер відмінні риси конструкції.
- Усередині камери згоряння встановлений теплообмінник, звичайно з чавуну. Це порожниста лита конструкція, всередині якої рухається нагріте повітря, а не гаряча вода. Саме за допомогою гарячого повітря і виробляється нагрів води для господарських потреб.
Корпус водогрійного агрегату виготовляється з металу (це високоміцна сталь), обов'язково встановлюються теплові відображають екрани, їх розміщують на внутрішніх поверхнях корпусу. Вони не тільки не дають стінок казана перегріватися, а й є надійним захистом від хімічно агресивних речовин і механічних пошкоджень.
Камера згоряння найчастіше виготовляється з чавунних плит. Деякі виробники пропонують котли, топки яких збираються з вогнетривкої цегли.
Увага! Конструкція камери згоряння даного виду водогрійних котлів не дозволяє використовувати технологію спалювання твердого палива піролізного способом. Просто немає можливості розділити топку на дві окремі камери згоряння. І в цьому вся проблема.
Принцип роботи
Принцип роботи водогрійного котла на дровах заснований на спалюванні палива, яке віддає свою теплову енергію чавунному теплообміннику. Він в свою чергу передає тепло повітрю, який знаходиться всередині нього. Останній переміщається по внутрішнім порожнинах і потрапляє в продовження теплообмінника, розташованого усередині бака, заповненого холодною водою.
Проходячи по теплообміннику в баку, повітря віддає свою теплову енергію воді. Так і відбувається нагрів. Охолоджений потім він знову повертається в теплообмінник, розташований в камері згоряння. І цикл повторюється. Все дуже просто і оригінально. До того ж повітря нагрівається швидше, ніж вода, що є причиною швидкого нагріву води в самому баку.
Додамо, що частина теплової енергії надходить в бак через металеві стінки самого твердопаливного водогрійного котла. Це плюс, який збільшує показник ефективності. До речі,
- Коефіцієнт корисної дії таких установок 80-85%. Чи не найвищий рівень для твердопаливних котлів. Але саме для цієї водогрійної конструкції вважається нормальним.
- В резервуарі вода нагрівається до + 95 ° С, при тиску 0,6 атм.
Гідності й недоліки
Почнемо з мінусів. Їх не так багато, але вони є. Перше - водяний котел на твердому паливі не підлягає автоматизацію процесів. Неправильне, в цьому і немає необхідності, тому власнику доведеться завантажувати дрова вручну і постійно відстежувати температуру всередині бака. Тут важливо, щоб вода в ньому не закипіла. Друге - такий водогрійний котел занадто багато «їсть» палива. Тому доведеться подбати про великий його запасі і правильної організації зберігання.
З внутрішнім баком
- Ці твердопаливні котли мають невелику вагу, до них немає таких жорстких вимог, як до інших видів твердопаливних котлів. Хоча окреме приміщення під котельню буде правильним рішенням.
- Мінімум автоматики з одного боку мінус, але з іншого боку і великий плюс. Знижується ризик виходу з ладу приладів контролю.
- У них можна використовувати будь-який вид твердого палива.
- Це самі надійні прилади в плані їх довгострокової експлуатації. Гарантійний термін багатьох моделей 15 років, але це не найбільший термін, якщо експлуатувати котел правильно.
- Обслуговування найпростіше: чистка зольнікак і димоходу, рідко камери згоряння. З димоходом буде складніше, але його чистку треба буде проводити раз на рік, максимум два рази.
- Доступна ціна.
- Презентабельний зовнішній вигляд.
- Зручність розташування часто експлуатованих вузлів.
Котли з водяним контуром

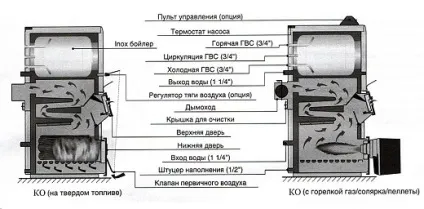

Твердопаливні котли з водяним контуром - це новий підхід до вирішення двох завдань: організація опалення та гарячого водопостачання. По суті, це одноконтурний агрегат, всередині якого встановлено бойлер. Як і в першому випадку, бойлер може бути встановлений як зверху топки, так і з боку.

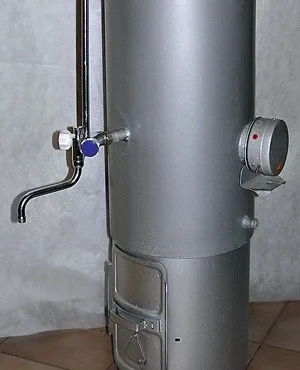

Найпростіша різновид - титан
Усередині теплообмінника рухається гаряча вода, обігріває систему опалення будівлі. Її відвідний контур проходить через теплообмінник, встановлений всередині бойлера. Таким чином і відбувається нагрів води всередині бака для господарських потреб.
Так як технологія, яка використовується всередині даного виду обладнання, має деякі особливості, то це позначається на ефективності роботи двох систем відразу (мається на увазі опалення та ГВП). Ось чому виробники піклуються про те, щоб дрова або інші види твердого палива згорали всередині топки повністю, максимально виділяючи теплову енергію, яку б вистачало на дві системи життєзабезпечення людини.
