Як зробити котел на відпрацьованому маслі своїми руками з доступних матеріалів? Я розповім, що знадобиться для складання. Дотримуючись запропонованої інструкції, ви зберете простий, надійний і економний котел.

Що таке відпрацювання і чому її використовують для опалення

Котел на відпрацьовуванні своїми руками принцип роботи, інструкція як зробити, схема, відео та фото

Відпрацювання досі коштує дешево - не більше 10 рублів за літр, а горить не гірше мазуту

Відпрацьоване масло - це відходи паливно-мастильних матеріалів (ПММ). Відпрацювання виглядає як темна масляниста рідина з сильним специфічним запахом нафтопродуктів.

Як мастило для мотора або трансмісії, відпрацьоване масло використовуватися вже не може, так як в ньому розчинені мікрочастинки металу. Але горючість відпрацювання нітрохи не менше, ніж у звичайного мінерального масла.

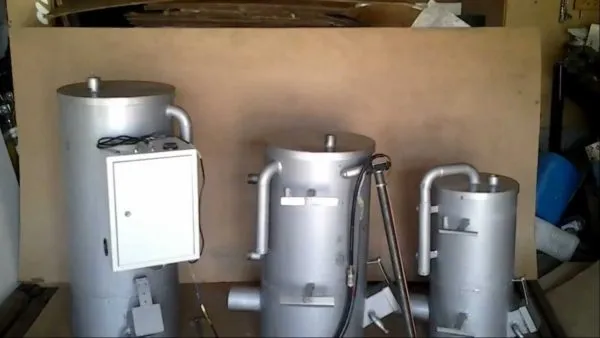

Так виглядає заводський водогрійний котел, що працює на відпрацюванні - водяний контур розташований у верхній частині агрегату

Спалювання відпрацювання в якості пічного палива - це найпростіший спосіб вторинного застосування ПММ. Більш того, ціна відпрацювання нижче вартості інших видів рідкого палива. У підсумку, піч на відпрацьовуванні корисна з точки зору екології і з точки зору бюджету.

Що можна зробити самому

Проста схема котла на відпрацюванні - ось саме по ній будемо збирати агрегат для обігріву гаража

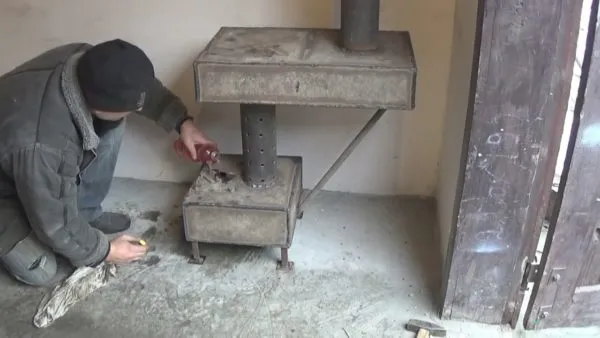

На схемі показана проста піч, яку можна зробити своїми руками. Агрегат складається з двох герметичних металевих ящиків, які з'єднані між собою трубою з отворами.

Принцип роботи котла полягає в згорянні палива в нижній камері і в транспортуванні тепла в верхню камеру за рахунок тяги. Щоб нагріте повітря не йшов в димохід відразу, у верхній камері передбачена металева перегородка.

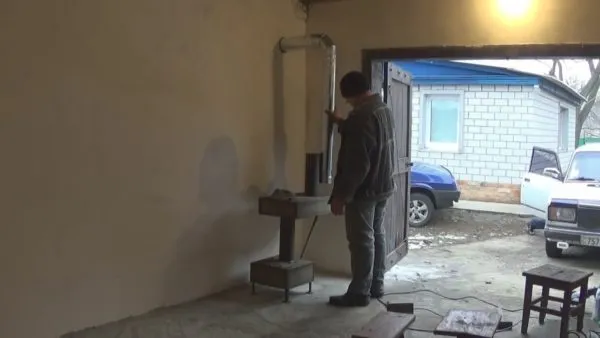

Зверніть увагу на те, що саморобні печі на відпрацювання не призначені для роботи в житлових приміщеннях. Такі агрегати стануть непоганим рішенням для обігріву майстерні або гаража.

Що потрібно для збірки

Опис інструментів і матеріалів

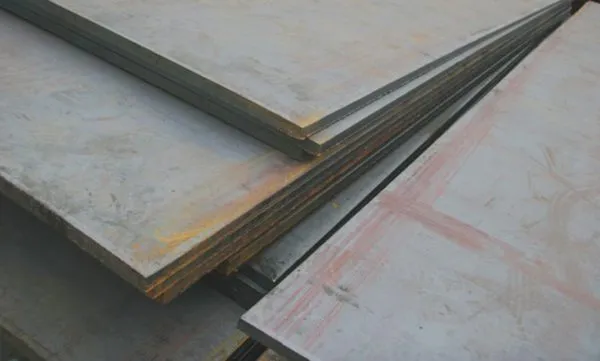

Листова сталь. З стали буде варитися верхня і нижня герметична ємність. З огляду на те, що температура в печі буде висока, товщина металу повинна бути 3,5-4 мм.

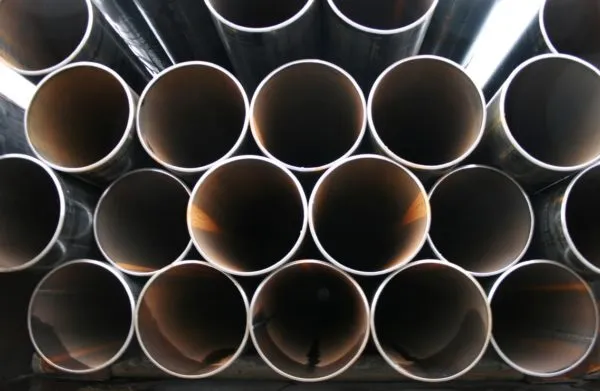

Труба металева. Труба потрібна з внутрішнім діаметром 100 мм при товщині стінки 3,5-4 мм. Труба повинна бути виготовлена зі сталі. Старі чавунні труби використовувати не можна, так як від перепаду температур вони можуть тріснути.

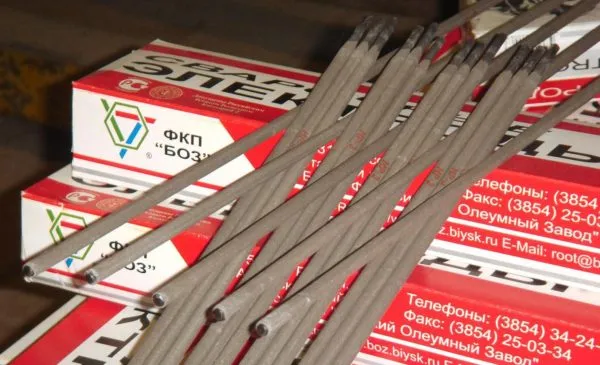

Зварювальний апарат. Обсяг зварювальних робіт належить невеликий, тому досить побутового инверторного апарату з електродами для чорних металів.

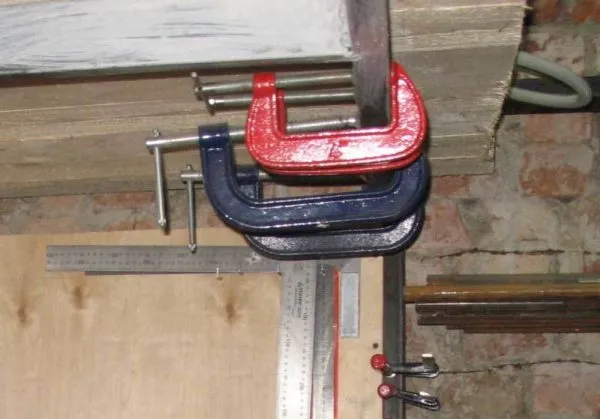

Струбцини. Щоб варити складні конструкції з металу було простіше, потрібна хоча б пара струбцин, якими будуть скріплюватися заготовки.

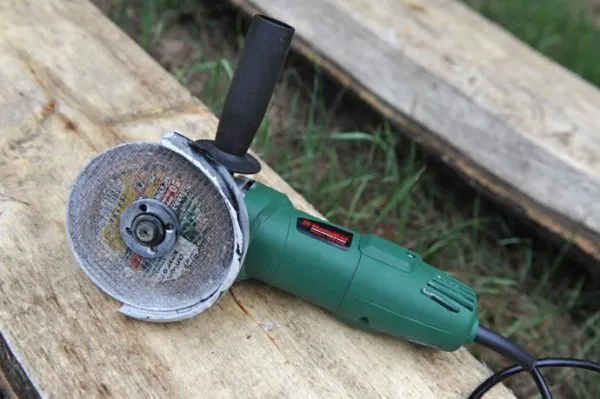

Кутова шліфувальна машинка (УШМ). «Болгарка» потрібна з відрізним диском по металу. Так як різати сталь доведеться багато, запасіть кілька дисків.

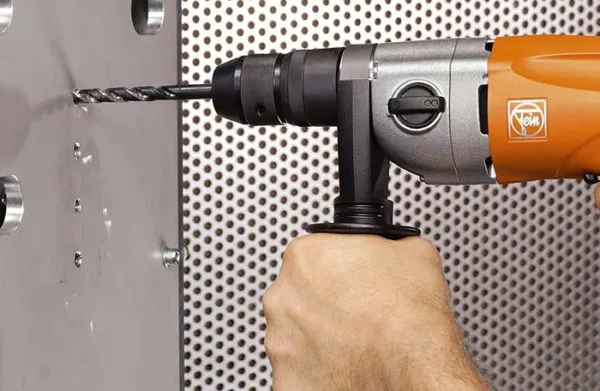

Електродриль. Для того щоб висвердлити отвори в пальнику, потрібна потужна дриль з свердлом по металу з діаметром 10 мм.

Пробойник і молоток. Щоб під час свердління свердло не линула по трубі, можна застосувати пробійник для накерніванія точок, за якими буде простіше свердлити.

Вимірювальний інструмент. Щоб розмітити заготовки, а потім їх зібрати воєдино, знадобиться рулетка, лінійка і косинець.

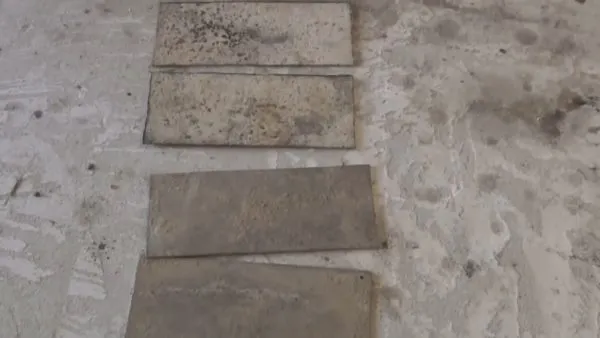

Нарізка деталей для верхньої каструлі. На сталевому листі розмічаємо і нарізаємо наступний перелік заготовок:

· Верхня і нижня плита 350 × 620 мм - 2 шт.

· Торці 350 × 120 мм - 2 шт.

· Поздовжні стінки 620 × 120 мм - 2 шт.

· Перегородка 350 × 100 мм - 1 шт.

Нарізка деталей для нижньої каструлі. З того ж листа стали вирізаємо наступні заготовки:

· Верхня і нижня плита 350 × 350 мм - 2 шт.

· Бічні стінки 350 × 150 мм - 4 шт.

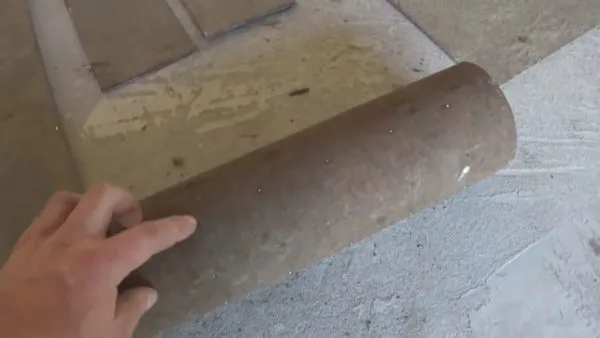

Робимо заготовку під пальник. З труби нарізаємо шматок завдовжки 360 мм. На відрізку труби розмічаємо точки під 48 отворів, розташованих один від одного на однаковій відстані. Тобто, повинно вийти 6 рядів отворів по 8 у кожному ряду.

Робимо отвори в пальнику. За нанесеною розміткою накерніваем точки, за якими будемо свердлити. Свердлимо наскрізні отвори.

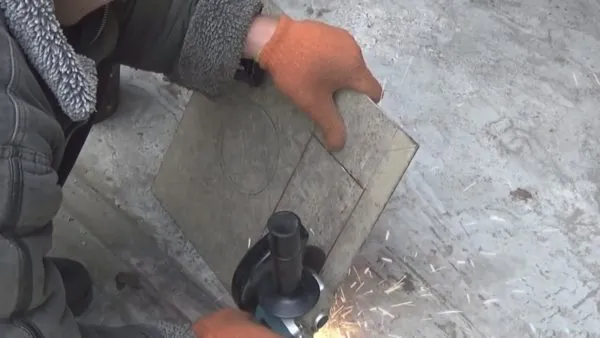

Вирізаємо отвір під лючок. У верхній панелі нижньої каструлі, з відступом від краю в 30 мм, розкреслюють прямокутник 100 × 150 мм. За зробленої розмітці вирізаємо пластину.

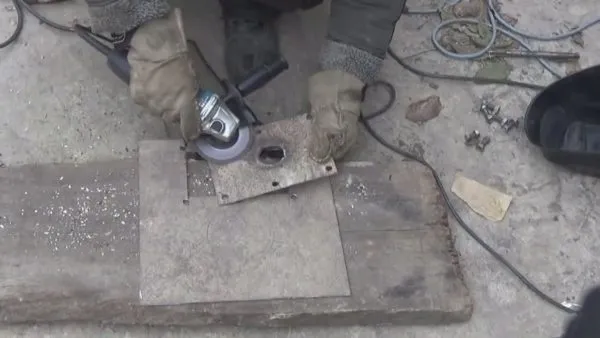

Робимо пластину під лючок. З листової сталі вирізаємо прямокутну пластину 110 × 160. По центру свердлимо отвір з діаметром 40 мм.

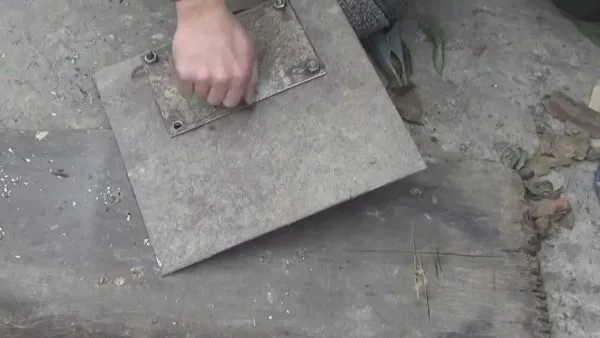

Докладаємо пластину до вирізу у верхній плиті нижньої каструлі і свердлимо наскрізні отвори під болти, як показано на фото.

Встановлюємо пластину під лючок. Підготовлену пластину прикладаємо до плити і поєднуємо отвори. З'єднуємо обидві деталі болтами і гайками.

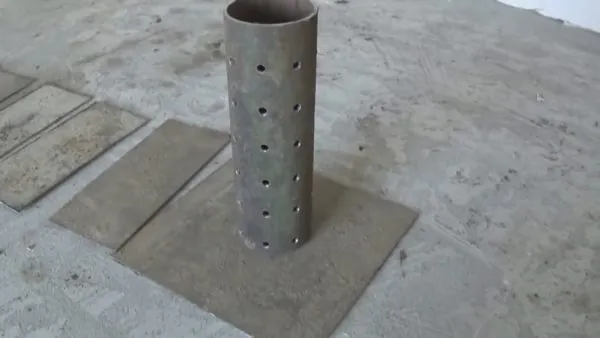

Збірка нижньої каструлі. У верхній плиті вирізається отвір під трубу. Труба пальника прихоплюється до підготовленої плиті. Верхня і нижня плита з'єднується крапками з бічними стінками.

Проварювання стиків. Всі елементи в конструкції котла повинні бути герметичними, так як від цього залежить ефективність і безпеку експлуатації.

Тому всі стики на зібраної каструлі і на примиканні труби проварюємо суцільним акуратним швом.

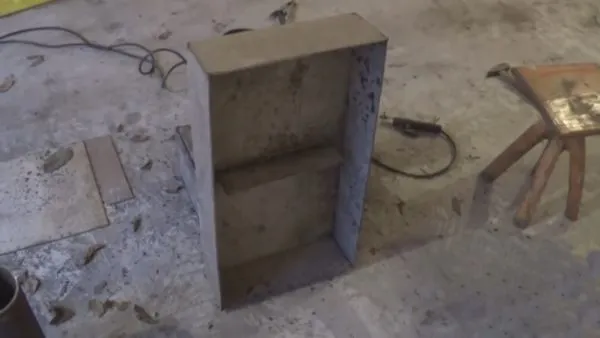

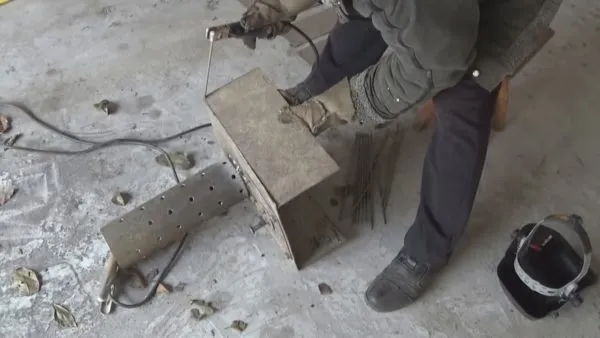

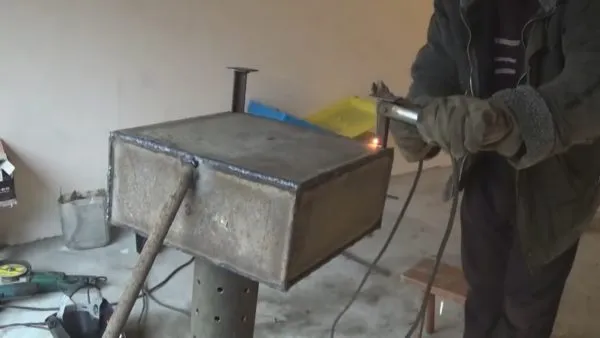

Збираємо верхню каструлю. Як показано на фото, до верхньої плиті приварюють блокові стінки і в верхній частині кріпимо пластину перегородки.

Далі приварюється нижня плита, і зверху, і знизу, відповідно до схеми, вирізаються отвори під пальник і димар.

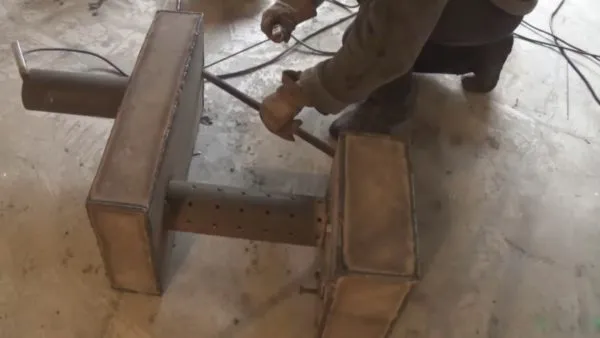

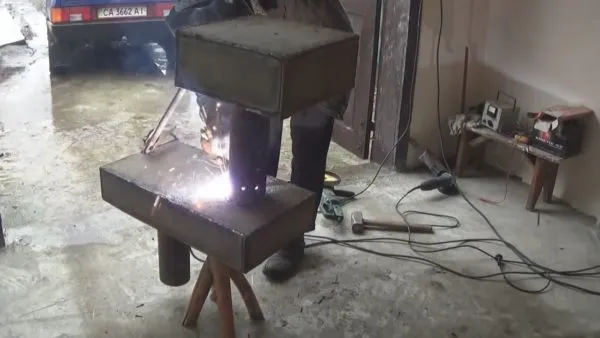

З'єднання нижньої і верхньої каструлі. Верхня і нижня каструля приварюється до пальника. Так як верхній елемент конструкції виконаний зі зміщенням щодо нижнього елемента, приварюють діагональну розпірку, яка забезпечить конструкції додаткову жорсткість.

Огляд і проварка всіх з'єднань. Оглядаємо всю конструкцію. Візуально виявляємо негерметичні ділянки з'єднань і проварюємо їх суцільним швом.

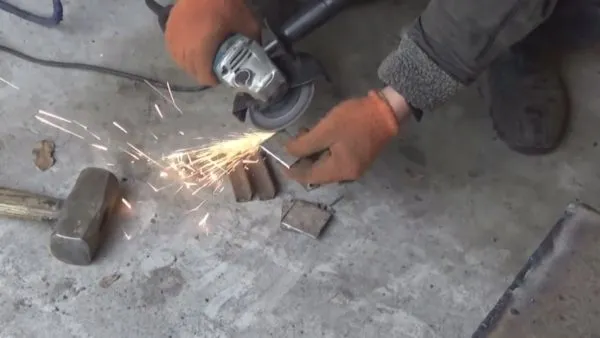

Робимо заготовки для ніжок. Нарізаємо 4 шматки сталевого куточка довжиною по 70 мм. Також вирізаємо з листової сталі чотири квадрата зі стороною 50 мм.

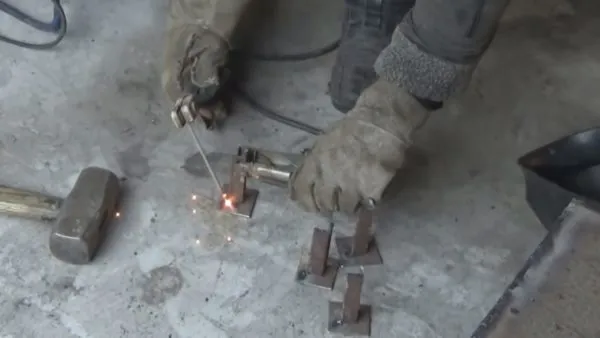

Зварює опорні ніжки. Приварюють шматки куточка до металевих квадратах.

Встановлюємо опори на котел. Приварюють ніжки до нижньої частини котла. Робота повинна виконуватися якомога акуратніше, щоб кінці опор виступали на рівну довжину. Тільки в цьому випадку, котел буде стояти рівно, не хитаючись.

Установка котла і позиціонування на підлозі. Встановлюємо зібрану конструкцію в тому місці, де вона буде експлуатуватися. Перевіряємо стійкість котла, а також перевіряємо рівнем наявність перекосів.

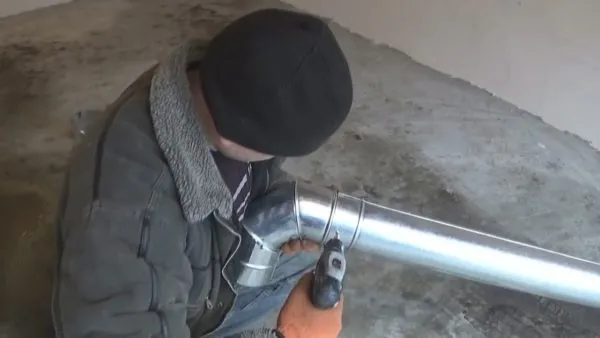

Збірка внутрішньої частини димоходу. Збираємо вузол з прямої труби і коліна, яке буде проходити через стіну.

Свердління отвору в стіні. Приміряємо зібраний димохід до стіни і розмічаємо контур отвору. По контуру свердлимо наскрізні отвори з кроком 20-30 мм. Після того, як отвори висвердлені по колу, центральну частину вибиваємо.

Установка димоходу. Внутрішній димохід кріпимо на котлі і проводимо коліно через стіну.

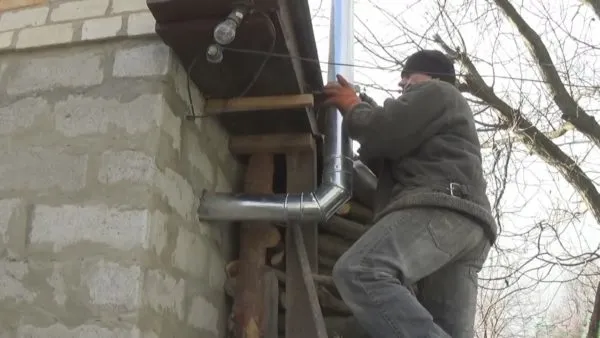

Установка зовнішньої частини димоходу. Зовні будівлі встановлюється зовнішня частина димоходу, так, щоб коліно співпав з тією частиною внутрішньої труби, яка проходить через стіну. Зовнішній димохід під звисом фіксується кронштейном.

Перевірка тяги. Перед тим, як запускати котел, підносимо запалений сірник до отворів пальника і дивимося, наскільки полум'я відхиляється всередину.

Для того щоб відпрацювання добре горіла, потрібна хороша тяга. При необхідності, збільшити тягу можна за рахунок подачі повітря з відкритої горловини.

Керівництво по експлуатації котла на відпрацюванні

Відпрацьоване масло для заправки котла краще зберігати в невеликих каністрах, приблизно по 3-5 літрів. Заливати паливо в бак потрібно тонкою цівкою, не збовтуючи вміст каністри.

Справа в тому, що під час зберігання, бруд у відпрацюванні осідає на дно і, якщо ці відкладення не збовтувати, в котел потрапить більш чисте паливо.

Яка інструкція експлуатації котла?

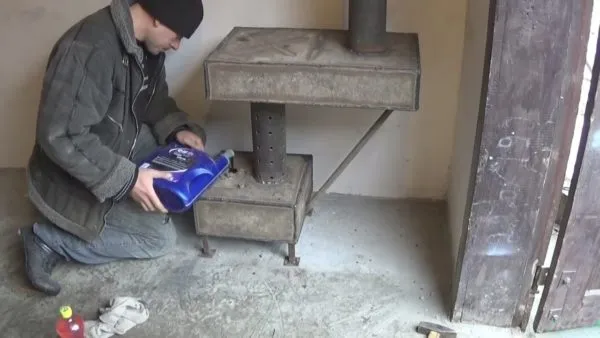

Заливаємо паливо в горловину. Для пробного запуску, наливаємо в камеру згоряння приблизно 3 літри, цього має вистачити на пару годин роботи.

Зверніть увагу: котел розпалюється набагато простіше, якщо паливо має температуру приміщення. Тому, якщо масло зберігається на холоді, його за годину до розпалювання треба занести в приміщення

Заливаємо в горловину бензин. Для розпалювання досить 50-100 грам бензину.

Дуже важливий момент - затока бензин, до розпалювання не закриваємо горловину кришкою. Якщо закрити кришку, під нею будуть збиратися пари бензину, які спалахнуть при піднесеної сірнику

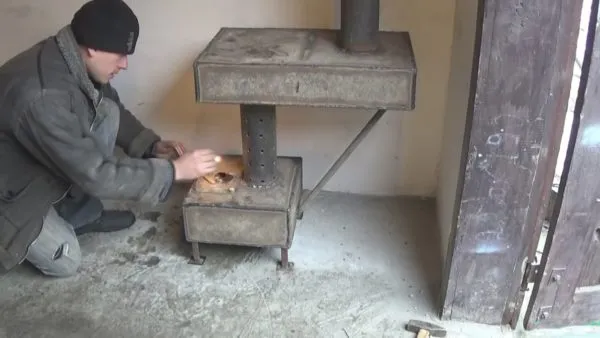

Розпалюємо. Запалюємо сірник і кидаємо її в відкриту горловину.

Про всяк випадок, особа тримаємо віддалік, не заглядаючи в горловину

Відповіді на типові запитання

Піч працює в нормальному режимі при наполовину відкритому люку, якщо люк закрити, вогонь погасне

Як підтримати горіння? Взагалі-то робота котла не вимагає участі людини. Але якщо полум'я вам здається більшим, потрібно трохи прикрити заслонку, зменшивши приплив повітря в камеру згоряння. І навпаки, якщо потрібно полум'я побільше, достатньо відкрити заслінку ширше.
Як згасити грубку? Якщо потрібно терміново вийти з приміщення, досить повністю прикрити заслонку, щоб піч на відпрацьовуванні повністю згасла.
Наскільки безпечна експлуатація котлів на відпрацюванні? Безпека залежить від того, наскільки правильно зібраний котел і від того, як він застосовується. Якщо все стики конструкційних елементів при складанні були проварені суцільним швом, то всі продукти згоряння підуть в димохід і чадного газу в приміщенні не буде.

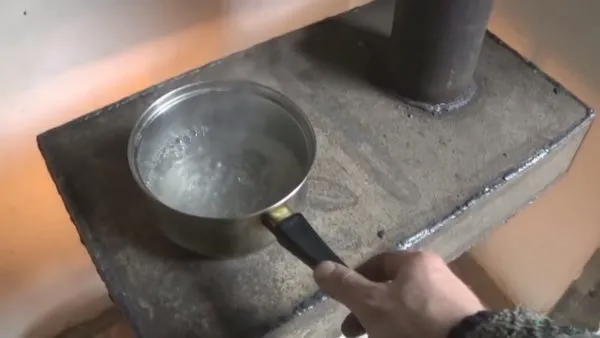

В середньому вода закипає за 3-4 хвилини при тому що відкритого джерела полум'я немає
