Котел на тирсі та на трісках тривалого горіння, саморобний агрегат і його споруда своїм руками

Останнім часом в якості джерела тепла в системі водяного опалення досить часто використовують котли, що працюють на опиле або трісці. І це цілком виправдано, враховуючи чималу кількість його переваг в порівнянні з іншими видами подібного обладнання, включаючи екологічність і певну економію при використанні такого не надто традиційного палива.

Тим більше що ціни на звичні енергоносії стають все вище, а котел на тирсі і його характеристики такі, що з його допомогою легко підтримувати тепло і в житловому будинку, і в теплиці, і навіть в виробничих приміщеннях значної площі.

Плюси і мінуси методики

Головними перевагами використання в якості джерела енергії для системи опалення згорають тирси і тріски є:

• Висока ефективність нагріву теплоносія (як правило, води, хоча в водяній системі може використовуватися і антифриз), за допомогою якого в будинку підтримується тепло, а іноді ще й забезпечується гаряче водопостачання.
• Незначна вартість сировини. Особливо вигідною система, заснована на застосуванні котла на опиле, буде в тому випадку, якщо недалеко від опалювального приміщення є одне або кілька деревообробних підприємств (наприклад, меблеві фабрики або лісопилки).
• Екологічна чистота тирси як палива. Їх згоряння практично не виділяє в атмосферу токсичні речовини на відміну від ряду рідких і газоподібних енергоносіїв.
• Простота експлуатації та обслуговування. Користуватися обладнанням, що працює на тирсі і трісці, здатний практично кожен. А для його установки не потрібно дозволу контролюючих органів, як при підключенні газового приладу.

Недоліки у такої системи, природно, теж є. Серед них варто відзначити складність зберігання матеріалу, що володіє високою горючістю.

Частково ця проблема усувається шляхом пресування палива, проте, зберігати тирса все одно потрібно в досить просторому приміщенні.

Також мінусом можна назвати необхідність періодичного чищення димоходів, яка зумовлена ​​великою кількістю що утворюється в процесі роботи сажі і золи.

В цілому позитивний ефект, який дає метод нагріву приміщень за допомогою тривалого горіння тирси, виявляється набагато більше в порівнянні з деякими його недоліками. А, значить, такі системи мають право на існування. І, більш того, з часом можуть витіснити традиційні варіанти опалення.

Пристрій і методи виготовлення

Принцип, за яким працюють котли на тирсі, простий. Спалювання сировини здійснюється за допомогою контрольованого тривалого горіння, триступеневої подачі атмосферного повітря та вторинного допалювання продуктів згоряння. При цьому паливо проходить кілька стадій:

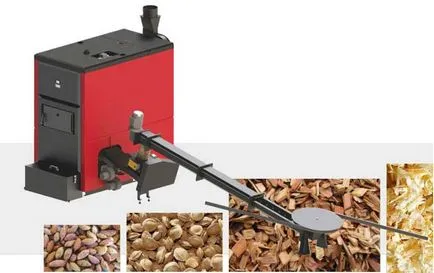

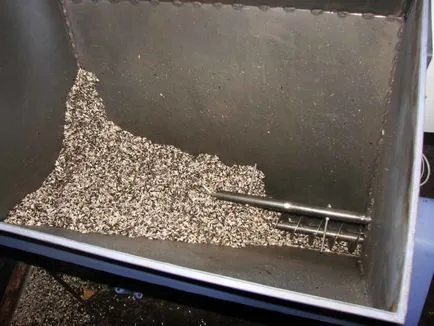

• завантаження в бункер, де знаходиться шнек, який найчастіше розташований поза приміщенням;
• надходження за допомогою черв'ячної передачі в сховище для тирси;
• відправка в наступний резервуар, сполучений з топкової камерою;
• попадання в топку котла, в якому і відбувається підпалювання і згоряння сировини, в результаті чого нагрівається теплообмінник, а нагріте повітря виводиться або в камеру газогенерации (де здійснюється вторинний допалювання горючих газів), або відразу в димоотводним систему.

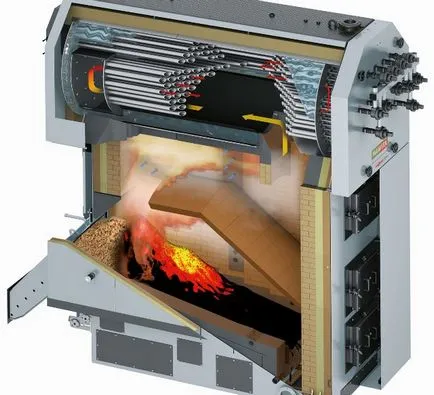

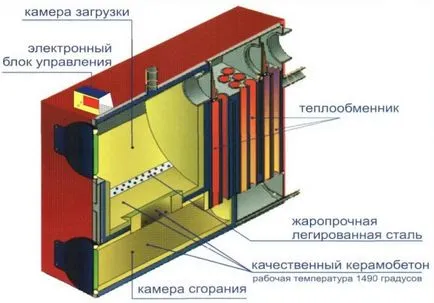

конструкція котлів

Як правило, таке обладнання складається з наступних елементів:

• пристрою для подачі сировини;
• колосників, розташованих в колосникових частини обладнання;
• ємності для збору відходів;
• розподільника нагрітого в топці повітря;
• топки, де відбувається згорання палива. Вона має ряд отворів, розташованих в особливому порядку, що дозволяє контролювати подачу повітря і, відповідно, забезпечувати рівномірність тривалого горіння;
• теплообмінного блоку, куди виходять гази, що нагрівають теплоносій і наступні потім в димовідвідних труб.

Захисні системи та режими роботи

Крім основних частин прилад, що працює на опиле і трісці, забезпечується системами захисту від загоряння, за рахунок наявності яких може вважатися досить безпечним для опалення житлових приміщень.

Також у обладнання можуть бути датчики для виявлення диму, своєчасно попереджають про пожежу. А ще автоматичний котел на тирсі здатний працювати в декількох режимах:

Максимальний

Застосовується при наявності в топці значної кількості палива. Коли повітря і вода нагріваються, обладнання поступово знижує інтенсивність згоряння, забезпечуючи ефективне використання сировини.

Допускається при необхідності більш тривалого часу опалення. У цьому випадку паливо витрачається в набагато меншому обсязі до тих пір, поки температура в приміщенні не знижується до мінімально допустимої величини. При цьому режим знову перемикається на більш інтенсивний.

Устаткування, здатне так працювати, називають приладами тривалого горіння на опиле і трісці.

Використовується тоді, коли котел вже не потрібен для опалення. Горіння палива припиняється, а пристрій остигає.

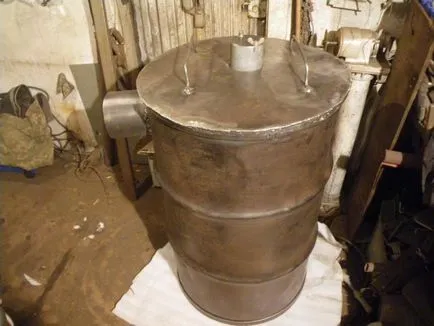

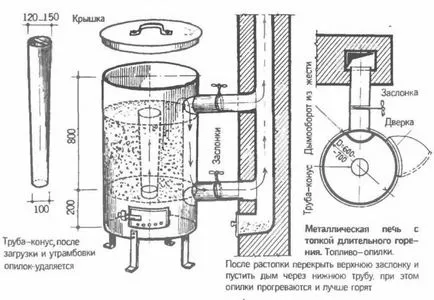

Самостійне виготовлення та монтаж

Замість того щоб купувати таку потрібну і ефективне для опалення пристрій, його можна виготовити своїми руками. Для створення котла на опиле знадобляться наступні інструменти і матеріали:

• кілька труб: з прямокутним профілем 60-40 мм і круглих, діаметром 4 і 5 см;
• апарат для зварювання та електроди до нього;
• кутова шліфувальна машина ( «болгарка»).

Ділянки труб слід підбирати таким чином, щоб вони помістилися всередині котла розмірами 36х40х80 см. При цьому конструкції прямокутного перетину будуть використовуватися в якості вертикальних стійок, в яких вирізаються круглі отвори для інших деталей. Варто враховувати, що з того боку, де буде розташовуватися дверцята, діаметри трубопроводів дорівнюватимуть 50 мм. У задній же частині котла розміри перших 4 вирізаних прямокутників повинні бути рівні 5х6 см, а наступних чотирьох - 4х4 см.

Підведення труб для холодної і нагрітої води забезпечується вирізанням круглих отворів діаметром по 5 см.

Сварка передньої і задньої частин пристрою проводиться таким чином:

• привариваются прямокутні стійки;
• до них приєднуються круглі труби таким чином, щоб вони розташовувалися перпендикулярно підлозі приміщення;
• до котла підключаються трубопроводи підведення і відведення теплоносія;
• торці всіх відкритих труб заварюються за допомогою шматків металу.

Тепер можна перевіряти котел на тирсі на герметичність - залити в труби рідина і перевірити витік.

Після цього обладнання монтується в цегляний топливник. Його теж можна зробити своїми руками, використовуючи в якості матеріалу вогнетривкі цеглини.

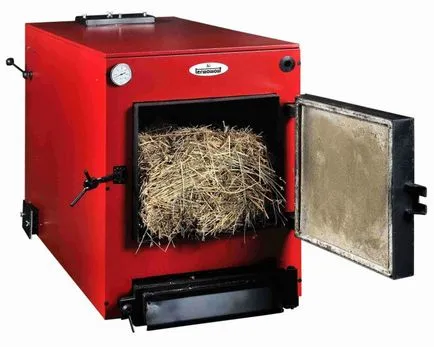

особливості котлів

Наявні на вітчизняному ринку котли на тирсі (велика частина яких працює і на трісці) мають потужність від 10 до 500 кВт. З урахуванням використання 1 кВт для постачання теплом приблизно 10 кв. м це означає можливість нагріву за допомогою такого обладнання приміщень площею до 5000 «квадратів». А для їх роботи буде потрібно від 2 до 100 кг сировини на годину. Саморобні пристрої можуть мати практично будь-яку потужність, однак, зазвичай їх виготовляють з розрахунку забезпечення теплом 100-500 кв. м.

Перевагами таких котлів тривалого горіння в порівнянні зі звичайними системами є:

• можливість роботи на трісці, опиле і пресованої стружці (пеллетах);
• максимальна ефективність;
• висока швидкість нагрівання повітря;
• використання не тільки для опалення, але і для отримання гарячої води, сушки речей і навіть для приготування і розігрівання їжі.

Котли тривалого горіння, що працюють на трісці і тирсі, встановлюються тільки на підлозі. Їх настінний монтаж неможливий через занадто велику вагу обладнання. Обслуговуються ці пристрої досить просто - прибирання золи проводиться не частіше 1-2 разів на місяць для котла, що застосовується в житлових приміщеннях, і раз в тиждень для промислового обладнання.
