Як зробити котел для лазні своїми руками

Своя лазня - це мрія багатьох людей. Побудувати власну парну може практично будь-яка людина, що має мінімальні будівельні навички. Одним з найбільш відповідальних етапів облаштування такого приміщення є монтаж котла. Готові котли для лазні коштують досить дорого. Саме тому багато господарів воліють не витрачати гроші на покупку готового обладнання, а робити котел для лазні своїми руками.

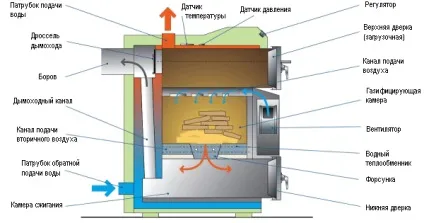

Схема роботи піролізного котла.

Як зробити котел в баню з металевої труби

Найпростіше виготовити котел в баню своїми руками із залізної труби. Такий агрегат можна розташувати як горизонтально, так і вертикально - і перший, і другий спосіб мають свої переваги і недоліки.

Щоб зробити такий котел для лазні своїми руками, вам знадобляться наступні інструменти і матеріали:

1. Болгарка з дисками по металу.
2. Бензиновий або дизельний генератор.
3. Зварювальний апарат.
4. Відрізок труби довжиною близько 100 см і діаметром близько 80 см або бочка ємністю 200 л з товстими стінками.
5. Металевий коло товщиною від 50 мм для дна труби.
6. Відрізки арматури завдовжки 30 мм і діаметром 14 мм.
7. Коло металу товщиною до 50 мм для колосника.
8. Коло металу товщиною 5-10 мм для кришки котла.
9. Лист металу для короба і перегородки.
10. Бак з оцинкованої сталі для води (підійде і нержавіючої).
11. Дверцята для топки.
12. Відрізок труби для димаря.

Схема котла в маленькій сімейній лазні.

Трубу необхідно покласти і заглушити з одного краю. З іншого боку монтується дверцята. Отримана в результаті конструкція є топкою, в яку в подальшому можна буде вварити коліно для води. Зверху встановлюється металевий бак. Кожна нова порція води в процесі нагрівання в коліні, буде надходити в даний бак, а холодна - перейде на місце раніше підігрітої рідини. Процес нагрівання буде досить рівномірним.

Збоку труби встановлюється кам'янка - звичайнісінька полку з камінням. Розібратися, з яких елементів складається даний саморобний котел, допоможе.

Якщо ви встановите цю трубу на заглушену сторону і уварені в її середину ще одну заглушку, то верх послужить баком для води, а низ буде виконувати функції топки. Кам'янку можна приварити збоку.

У разі якщо котел для лазні своїми руками створюється з труби з досить товстими стінками, то нижню і верхню частину такого агрегату зручніше виготовити окремо - через загальної масивності конструкції.

Для бака підійде і тонкостінна бочка, в той час як низ можна виготовляти виключно з труби з товстими стінками. Чим товщі будуть стінки, тим більше буде термін служби такого котла для лазні.

Схема пристрою твердопаливного котла.

Між баком і топкою можна влаштувати кам'янку, вирізавши для неї додаткову дверцята і уварені всередину чавунні колосники. Труба від подібного котла встановлюється строго по центру конструкції, а сама бочка - надівається вже на неї. Місце з'єднання обварюється до абсолютної герметичності. Бажано зробити заслінку для труби, яка зазвичай закривається після прогорання дров. З котла необхідно випустити металеву трубу, а надіти на неї можна і азбестову. Такий варіант - з металевим низом і азбестовим верхом - найбільш безпечний. Верхня труба повинна вільно вдягатися на нижню, тому що дані матеріали мають різні коефіцієнти температурного розширення.

Такі котли для лазні своїми руками - чудова тимчасова альтернатива готовому фабричному виробу, яке можна придбати через кілька років - тоді, коли на це будуть гроші.

Як зробити котел для лазні з бочки?

Відмінний опалювальний агрегат в баню своїми руками виготовляється з бочки. Технологія дуже проста і зрозуміла. Для цього потрібно роздобути або купити міцну бочку з товстими стінками.

Схема металевої печі для лазні.

Розібратися в тому, як зробити котел на основі бочки допоможе. А на наступному ви можете ознайомитися з фотографіями кожного етапу роботи.

Спочатку потрібно вирубати верхню частину бочки за допомогою сокири або зубила. Далі для виходу диму потрібно окремо відрізати шматок труби - на 15 см. Потім в бочці вирізається отвір, до якого приварюється підготовлена ​​труба.

Тепер вже з іншої бочки на 200 л (підійде навіть тонкостінна) необхідно вирізати нижню кришку, а в її центрі зробити отвір під 100 мм трубу. Висота труби повинна бути трохи більше, ніж висота бочки.

Після цього слід відрізати 4 шматки швелера, а потім приварити їх до кришки бочки. З іншого боку кришки приварюється десятисантиметровими труба.

Далі з звичайного металевого листа виготовляється верхня кришка для саморобного котла. За допомогою зубила готується спеціальний отвір для труби діаметром 10 см. Потім котел приєднується до димохідної трубі через хомут. Перед цим обов'язково виконується утеплення стеклотканью або азбестом.

Після цього в котел можна класти дрова приблизно на 1/3 об'єму - такої кількості цілком достатньо для першої перевірки. Зверху встановлюється труба з надійно приварений кришкою, відразу на дрова - її необхідно вирівняти по центру агрегату таким чином, щоб при русі вниз нічого не чіпляло стінки котла. Зверху на трубу надівається верхня кришка.

Залишається лише плеснути в трубу невелика кількість гасу і кинути запалений сірник. Ні запаху, ні диму не буде - все витягується через трубу. Щоб дрова не згоріли занадто швидко, необхідно прикрити піддавали.

Як зробити котел тривалого горіння?

У простому дров котлі паливо згорає досить швидко - приблизно за 2-3 години. Але лазневі процедури, як правило, затягуються на більш тривалий час. Тому набагато зручніше і раціональніше встановити котел тривалого горіння. Такий же обсяг дров завдяки обмеженню надходження повітря буде витрачатися за 20-30 годин.

Котел працює за наступним принципом: через завантажувальний отвір, розташоване вище середини корпусу агрегату, надходять дрова і підпалюють в її верхній частині. Над паливом розташований обмежувач, який спирається на нього конічним хвостовиком. У процесі горіння дров даний обмежувач подачі повітря опускається в нижню частину печі і виконує функції свого роду сигналізатора необхідності довантаження наступної партії дров. Ознайомитися з будовою такого агрегату можна.

Для виготовлення котла тривалого горіння вам знадобиться товстостінна сталева труба. Підійде виріб завдовжки 85 см і діаметром 30 см. У верхній частині труби вваривают відведень, в якості якого використовується інша труба - довжиною до 40 см і діаметром 10 см.

Верхня частина котла закривається круглої кришкою з отвором по центру. Діаметр отвору повинен трохи перевищувати зовнішній діаметр штока обмежувача. У нижній частині корпусу потрібно підготувати прямокутний отвір і встановити дверцята - для періодичного видалення продуктів згоряння. В ході експлуатації такого котла утворюється набагато менше кіптяви і золи. Тепло, що утворюється в результаті згоряння дров, відразу ж використовується для обігріву теплоносія з рідиною. Для цього в баку встановлюється труба і приварюється до димоходу печі. Також до баку приєднуються трубопроводи, по яких буде здійснюватися подача і відведення води.
