Як вибирати автоматичні вимикачі, узо, дифавтомати
Як правильно вибирати автоматичні вимикачі, УЗО, дифавтомати?
Таке питання обов'язково виникає при ремонті або заміні електропроводки. Електричні апарати захисту - автоматичні вимикачі, УЗО і дифавтомати виконують захисні функції і комутацію (дозволяють включати і вимикати певну ділянку мережі).
Автоматичні вимикачі захищають лінію від струмів перевантаження і струмів короткого замикання. Наприклад, припустимо, що Ви включили в звичайну розетку занадто потужний електронагрівач або електродуховку, ток в лінії перевищить допустимий для неї значення, провід почне нагріватися і, щоб не допустити перегріву і оплавлення ізоляції, автоматичний вимикач через деякий час спрацює і відключить цю лінію.
При короткому замиканні в лінії автоматичний вимикач практично миттєво спрацьовує, відключаючи захищається ланцюг.
Пристрої захисного відключення (УЗО) застосовують:
- для захисту людини від ураження електричним струмом при дотику до струмоведучих частин;
- для запобігання небезпечної витоку струму і можливого загоряння при пошкодження ізоляції електропроводки або побутових приладів.
Наприклад, в результаті пошкодження ізоляції, на металевому корпусі електричної плити може з'явитися небезпечний для людини потенціал. Також людина може випадково доторкнутися до оголеного фазного проводу, що знаходиться під напругою, або дитина, граючи, може засунути в розетку металевий предмет.
Також в результаті природного старіння або пошкодження ізоляції проводів, ослаблення контактних з'єднань виникають витоку струму, які призводять до іскріння і можуть стати причиною загоряння. Для захисту від таких ситуацій і застосовуються ПЗВ.
Диференціальні автоматичні вимикачі - дифавтомати об'єднують в одному корпусі функції автоматичних вимикачів і пристроїв захисного відключення одночасно.
Для того, щоб захист була ефективною, апарати захисту необхідно правильно розрахувати і підібрати. Від цього залежить надійність і безпеку експлуатації електропроводки і підключаються до неї електроприладів.
Для того, щоб правильно розрахувати і вибрати апарати захисту, необхідно виконання трьох основних чинників:
1.знать призначення, конструкцію апарату захисту і розуміти принцип дії всіх його компонентів;
2.Необходимо чітко розбиратися в його основних параметрах і характеристиках;
3.знать нормативні документи і методику вибору.
Розглянемо кожен із чинників докладніше.
Перший. Не знаючи призначення і конструкції автомата, УЗО або дифавтомати, не розуміючи принцип дії, приступати до вибору не має сенсу.

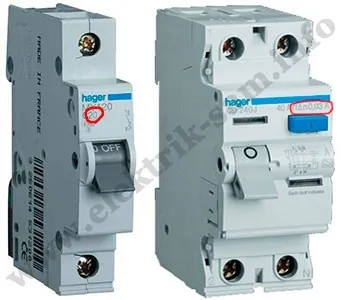

Другий. Основна характеристика автоматичного вимикача - номінальний струм, а УЗО - номінальний відключає диференційний струм (так звана уставка по струму витоку).
Крім основних характеристик, кожен з апаратів захисту має ще кілька важливих параметрів, які необхідно враховувати при їх виборі.
Необхідно брати до уваги вік і матеріал електропроводки (вона нова або стара і ветха, Струмовідна жила мідна або алюмінієва), якість і стан з'єднань.
Проводка може бути в новому будинку, а може бути в старому, будинок може перебувати поблизу с трансформаторною підстанцією - ці фактори впливають на характеристики апаратів захисту, і це слід враховувати при їх виборі.
Температура приміщення, в якому встановлений електричний щит. кількість поруч встановлених апаратів, завантаження лінії, всі ці параметри також необхідно враховувати.
Більш докладно про те, як ці фактори впливають на роботу автоматичного вимикача, я докладно розглядав в цій статті.
Автоматичні вимикачі та УЗО зазвичай підключаються за багатоступеневою (деревовидної) схемою.
Наприклад, типова схема електромережі приватного будинку зазвичай виглядає так:
- вступної автомат на вводі в будинок;
- загальний автомат в електрощиті першого поверху;
- загальний автомат в електрощиті другого поверху;
- на кожному з поверхів мережу ділиться на окремі групи: розетки, освітлення, окремо які підключаються прилади (електроплита, бойлер, пральна машина, кондиціонери та ін.)
При виникненні аварії в будь-який з груп, повинен спрацьовувати тільки апарат захисту, встановлений в цій групі, будь-то автоматичний вимикач або пристрій захисного відключення. Тобто повинна виконуватися селективність. а вона забезпечується правильним поєднанням параметрів вище-і нижчестоящих апаратів.
Так, якщо не забезпечити умови селективності для УЗО, то це буде призводити до того, що в більшості випадків буде спрацьовувати вищестояще УЗО, або відразу обидва одночасно (і вищестояще і нижчестоящих, наприклад, вступне і в групі). А це ускладнює пошук і усунення несправності, що призвела до спрацьовування УЗО.
Різні типи електроприладів при виникненні несправності можуть створювати різні види струмів витоку. Для максимально ефективного захисту людей від ураження електричним струмом, необхідно вибирати УЗО відповідного типу.
Також різні типи ПЗВ по-різному поводяться при аварійних режимах електромережі. Обрив нульового проводу - досить часте явище в наших будинках. У цій ситуації деякі типи ПЗВ виявляються непрацездатними.
Третій. Ну, а без знання ПУЕ та інших нормативних документів, приступати до вибору і розрахунку апаратів захисту просто не можна.
У безкоштовному курсі «Автоматичні вимикачі УЗО дифавтомати - докладний посібник»
