Корпус для htpc своїми руками

Від старого компа у мене був модульний блок живлення Floston дзеркальний, з зеленим відливом 430 Вт і мультимедійна панель IMON. Все інше треба було купувати. Визначившись з залізяччям, я почав пошуки відповідного корпусу. Пропозицій на ринку багато, але жоден не відповідав моїм вимогам. Тоді я вирішив зробити корпус сам. З нуля.

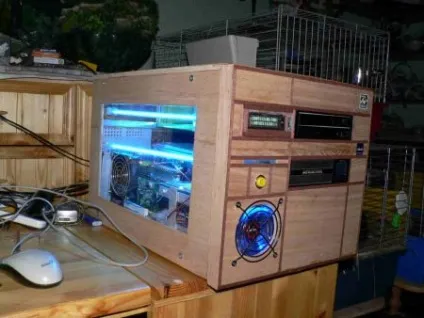

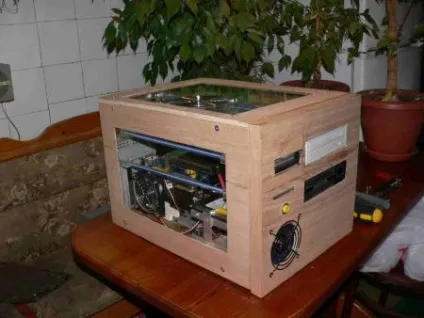

Спочатку треба було придумати компоновку корпусу. За основу я взяв плату mATX і розташував її горизонтально. Оптичний привід і диски розташував ближче до лицьової частини, а блок живлення розташував над процесором, як в древніх корпусах, але вище, щоб не заважав охолодження процесора. Таким чином, визначилися розміри: 30х30х42. Корпус я вирішив робити з фанери, покритої шпоном, з вікнами з оргскла, на каркасі з алюмінієвого куточка.

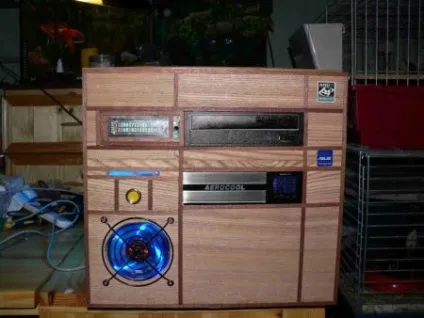

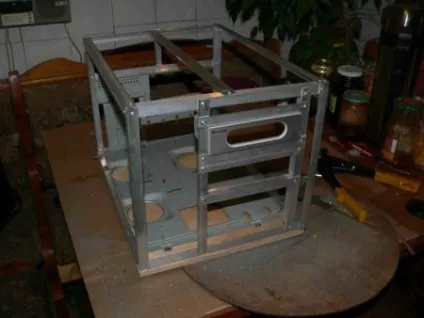

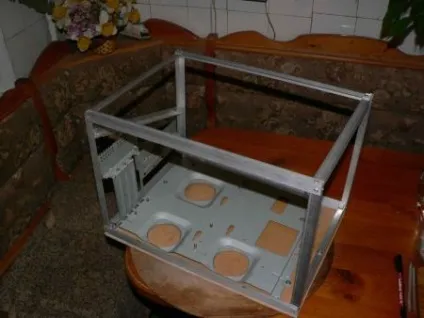

Отже, завдання поставлені, цілі визначені. Беремося за роботу. Спочатку я вирізав із старого корпусу підставку мод материнку і задню панель. Напевно, можна було зробити самому з того ж куточка, але я вирішив використовувати готові, може в наступному корпусі зроблю сам. Всі алюмінієві куточки з'єднані між собою заклепками. Вийшов досить міцний каркас. Далі, я розташував на лицьовій частині напрямні для двох 5-ти дюймових пристроїв (оптичний привід і комунікаційну панель з портами і дисплеєм). А мультимедійна панель IMON продавалася в п'ятидюймовий форм-факторі, причому сріблястому. Це абсолютно не вписувалося в мою концепцію і довелося її викриття. На лицьовій панелі вона розташувалася зліва і прикрита оргстеклом з отвором під пультопріемнік. Лицьова частина була вирізана з фанери, склеєна і покрита шпоном. У лівому нижньому кутку я розташував 80ти мм. вентилятор з синім підсвічуванням і закрив його грилем. Дуже довго шукав кнопку включення. Думав уже було обійтися без неї (управління з пульта), але потім зупинився на жовтій. Начебто вписується, хоча все думаю вирізати кнопку з дерева і замінити. Лампочку активності жорсткого диска я зробив так: Взяв два шматочки оргскла, а між ними вклеїв червоний світлодіод. Потім пополірував і вставив в спеціально прорізає щілина в лицьовій панелі. Всередину корпусу поставив 30ти см. Лампи синього кольору. Вони дають досить яскраве світло. Вирізав боковини і верх з фанери, вставив вікна і покрив шпоном. Кожна панель кріпиться до каркасу окремо, чотирма меблевими гвинтами з плоскою головкою під шестигранник і закриваються "рідними" пластиковими заглушками коричневого кольору. У ліву вертикальну панель вставлений 80ти мм чорний вентилятор з грилем, а у верхню, 120ті мм прозорий вентилятор з синім підсвічуванням і грилем. Разом, в системі три вентилятора, не рахуючи процесорного. Я ще хотів назад поставити два вентилятора на видув, але потім передумав і не пошкодував про це. Коли я встановив передню панель і пристрої, то подумав, що чогось не вистачає і наклеїв смужки з більш темного шпону. Так мені більше сподобалося.

Тепер коротко про залозі:

Начебто все. Прошу любити і жалувати
