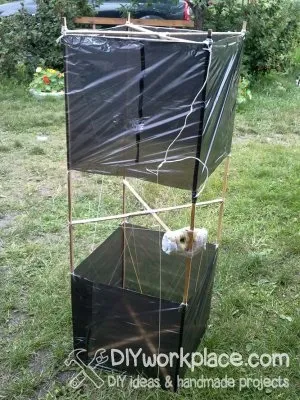

Коробчатий повітряний змій своїми руками
- Тонкі довгі дерев'яні рейки з розміром мінімум 5х5 мм, я нашаткувати лобзиком непотрібну дошку. Підійде будь-який схожий матеріал: гілки верби (тонкі й довгі), пластикові короба для проводів, пластикові трубки. Я як то раз робив з кривою сухої малини. І нічого, гірше він від цього не літав =)
- Міцні нитки (для конструкції змія, не для його запуску). Також можна використовувати мідні дроти в ізоляції
- Сміттєві мішки (найголовніше)
- Довга міцна мотузка. В ідеалі - рибальська плетінка, але тоді вартість такого змія виходить в клас "Люкс". Тому використовуємо дешеві капронові мотузки
- ножівка
- Ножиці
- Скотч, ізолента
Як зробити повітряного змія
Хто не звик робити на око, ось вам оригінальний креслення коробчатого повітряного змія (до речі змій на ньому більш кубічний, ніж мій)

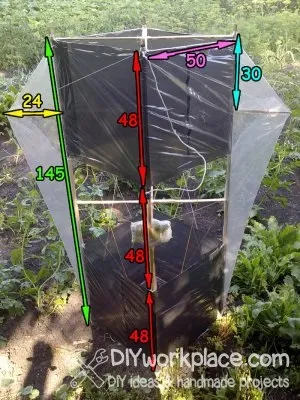

Ось мої розміри, взяті природно випадковим чином.
Каркас повітряного змія
За допомогою ножівки відрізаємо 4 довгі рейки, і 6 коротких.
Обробіть всі задирки напилком
Короткі складаємо навхрест і закріплюємо ізолентою, скотчем, обмотуємо нитками. Можна обійтися і такою розкішшю, як саморезом. Отримуємо три хрести

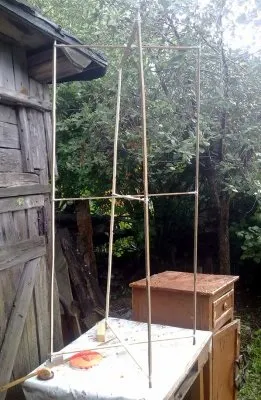

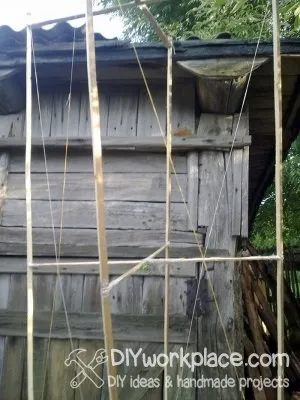

Кріпимо 4 довгі рейки до цих хрестів в центрі і на деякій відстані від кінців. Кріпимо точно так же: в хід йдуть нитки, посилюються скотчем. Дивіться уважніше фото

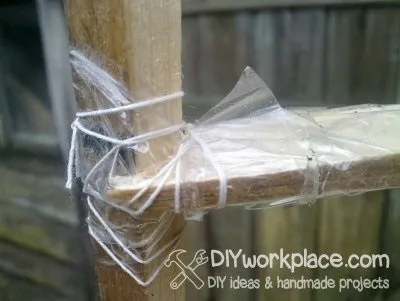

До речі непогано б в коротких рейках зробити кутові пропили на кінцях, для кращого прилягання до кутів довгих рейок. Дивіться фото.
Конструкція вийшла досить хитка, взагалі ніяк не закріплена вздовж поздовжньої осі (якщо робити по інструкції, як в самій першій картинці, то цієї проблеми немає, конструкція жорстко зібрана на куточки - косинки). Наш змій більш простої конструкції, його треба посилити. Стягуємо все 4 великі боку змія по кутах мотузкою (або дротом) хрест навхрест, намотуючи мотузку на рейки і закріплюючи її скотчем. Це найскладніший етап роботи. Всі перетяжки повинні бути натягнуті, а змій не повинен бути перекошений, тобто являти собою прямокутний паралелепіпед (хоча можлива конструкція, коли коробчатий змій в перерізі являє собою ромб а не квадрат, але про це пізніше).
Отже, каркас тепер дуже жорсткий. Беремо його за будь-яку довгу рейку і крутимо / трясемо. Чи не бовтається? Супер.
Оболонка повітряного змія
Пакети для сміття розрізаємо на смуги шириною 1/3 від висоти змія і довжиною трохи більше чотирьох довжин ширини змія
Край смуги кріпимо на скотч до однієї з довгих рейок.

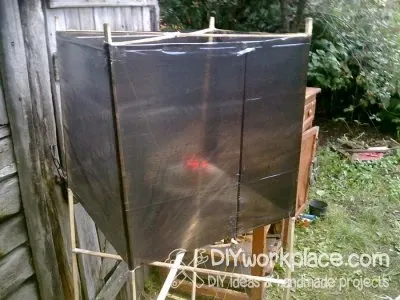

Робимо смужкою целофану повний оборот навколо змія, повертаємося до місця закріплення. Відрізаємо зайве, вільний кінець щедро приклеюємо скотчем внахлест, не забувши злегка натягнути його, на фото повинно бути видно шов.
По периметру квадрата, прямо по верхній кромці целофану натягуємо мотузку. Це додатково зміцнить каркас.
Також до цієї мотузці приклеюємо верхню кромку целофану.
Таким чином навантаження від вітру буде не целофан розтягувати і рвати, а вся піде в мотузку, чого ми і добиваємося.

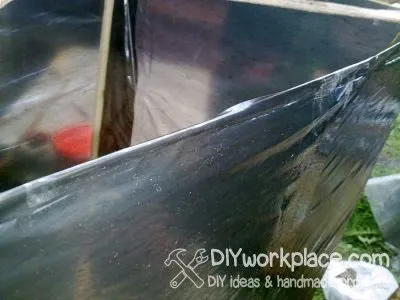

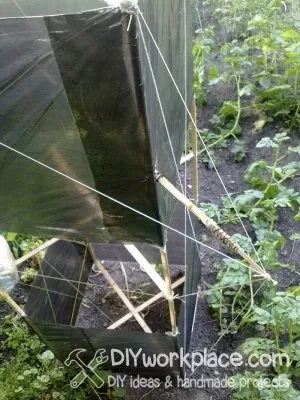

Ви можете бачити шов склейки целофановою смуги і як приклеєна верхня кромка. Я загнув її навколо мотузки і проклеїти скотчем.

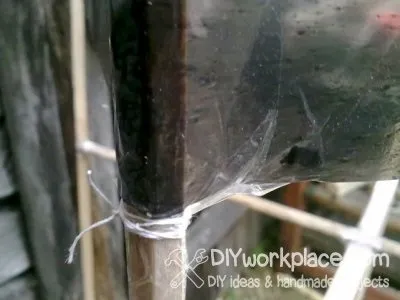

Нижня кромка пакета теж закріплена на довгих рейках: прихвачена скотчем, а скотч туго примотано до рейки нитками.
Можна зробити таку ж конструкцію, як зверху: пустити нитку по периметру, закріпити її скотчем і до неї приклеїти нижню кромку целофану. Тоді він взагалі нікуди не дінеться.

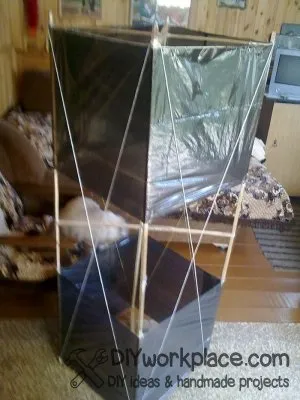

Далі я додатково перетягнув свого коробчатого змія хрест-навхрест товстою мотузкою. Вітер за вікном був сильний, я вирішив ще більше посилити конструкцію.

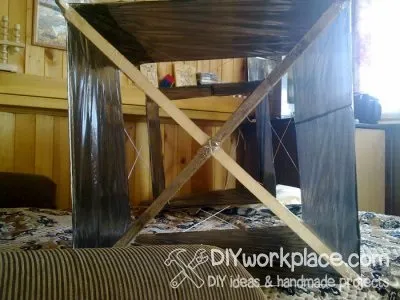

Ось так до речі виглядає акуратно перетягнутий коробчатий змій з торця. Він абсолютно жорсткий, перекосів немає

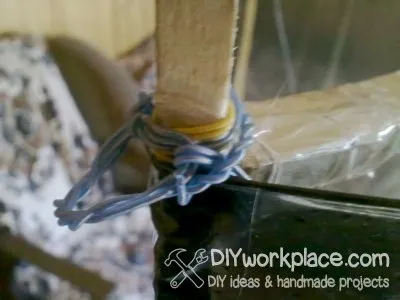

З дроту робимо петлі для прив'язування мотузки
Довжини стропок для прив'язування до петель
Як зробити повітряного змія крила

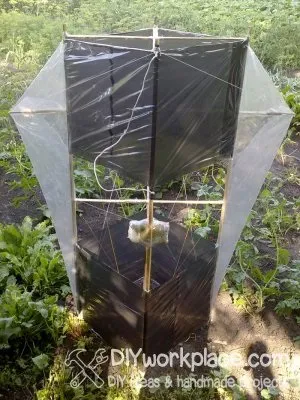

Вийшло недостатньо круто, і вирішив додати понтів крил. Була додана ще одна рейка, закріплена точно так же, як всі інші (скотч + нитки).
Також нитками зробив розтяжки для зміцнення, частина цих ниток буде служити каркасом для обтягування крил целофаном.
Для обтягування вибрав білий целофан.
Розмір крил теж обраний випадковим чином. Не бійтеся експериментувати!

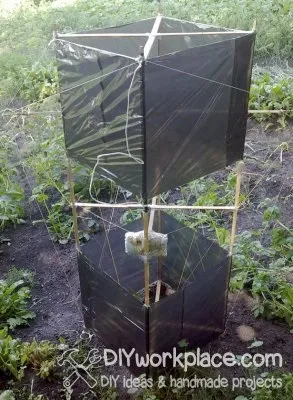

Підсумки роботи та поради- Коробчатий змій літає шикарно, просто немає слів.
- Висоту набирає різко, кут тримає досить великий, сам лежить майже горизонтально і тягне мотузку майже вертикально вгору!
- Літає стабільно навіть в слабкий вітер, в сильний (дуже сильний) все-таки бажано прив'язувати хвіст. Без нього буває починає робити "мертві петлі" з невеликою втратою висоти. В принципі, це навіть прикольно.
- Відмінно управляється. Пару раз сильно потягнув за леер - змій завив на добрий десяток метрів.
- З мертвими петлями навіть цікаво: смикаємо, заганяємо змій вище, де вітер сильніше. Він робить 2-3 петлі і спускається. Смикаємо знову. Дітям подобається.
- Коробчатий повітряний змій великого розміру дуже зловісно виглядає в небі
