Копри для забивання паль

На даній сторінці ви дізнаєтеся, що собою являє копрова техніка і якими функціональними можливостями вона володіє. Ми детально розглянемо види копрів для забивання паль і типорозміри залізобетонних виробів, з якими вони працюють.

• Що це за техніка

• Види копрів для забивання паль
• Класифікація копрів
• Копри для забивання паль можливості
• Технічні характеристики копрів
• Які палі забивають
• Замовлення оренди копрів для забивання паль
• Наші копрові установки

Компанія "Установка паль" володіє парком сучасної сваєбійне техніки для занурення залізобетонних паль і шпунта. Для проведення робіт ми використовуємо гусеничну установку Junttan PM-20, бурильно-палебійні машину БМ-811 і Універсальний палебійний агрегат (УБА). Дана техніка здатна виконувати такі технологічні операції:

• Занурення ЖБ паль і шпунта ударним і вібраційним способом (вертикальне і похиле);
• Лідерних буріння свердловин;
• Демонтаж занурених в грунт паль;
• Випробування паль динамічним методом.

Також ми готові забезпечити поставки копрового обладнання від провідних виробників або надати техніку для виконання будь-яких обсягів пальових робіт по найкращим в Москві цінами.

Що це за техніка

Копри - це професійне обладнання необхідне для забивання паль. Основою агрегату є несуча рама, що рухається по рейках. Техніка комплектується пристроями, що забезпечують занурення паль. приводний установкою і допоміжними агрегатами. Машина є дуже маневреної, вона здатна здійснювати повороти в вертикальній площині, виконувати нахили рами, маніпулювати сваєбойних молотами, а також забивати в землю конструктивні елементи.

• Підвісні молоти;

Підвісні палебійні молоти є морально застарілим класом обладнання, який в сучасній будівельній практиці практично не використовується через низьку продуктивності. Такі конструкції складаються з металевої болванки, на верхній частині якої розміщена петля під зачіп підйомної лебідкою.

Рис: Схема підвісної молота для забивання паль

Болванка закріплена на напрямних рамах копровий щогли, в процесі роботи вона піднімається лебідкою на висоту 2-3 метри над головою палі, зачіп роз'єднується і ударна частина падає на палю, після чого процес виконується повторно.

• Пароповітряні молоти;

Пароповітряні молоти є механізованими конструкціями, в яких для руху ударної частини використовується енергія стисненого під тиском 0.8 МПа повітря. Існує два види пароповітряних молотів - простого і подвійного дії.

У першому випадку стиснене повітря служить тільки для підняття ударної частини, після чого він викидається через клапан тиску і бойок у вільному падінні опускається на голову палі. У механізмах подвійної дії бойок падає не тільки під своєю вагою, але і під впливом стиснутого повітря, що забезпечує більш ефективну забивання паль.

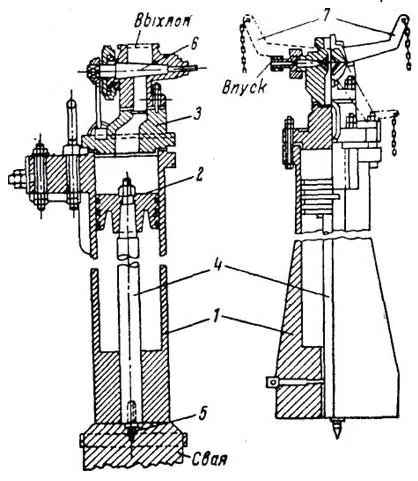

Рис: Схема пароповітряних молотів

Важливо. загальний недолік всіх пароповітряних молотів - низька продуктивність легкої промисловості в порівнянні з дизельними і гідравлічними конструкціями.

• Дизельні молоти;

Дизель-молоти є найбільш поширеним навісним сваєбойних обладнанням в будівельній практиці. Існує два класи таких конструкцій - трубчасті і штангові.

Нафтові молоти на сьогоднішній день поступово виходять з ужитку через низьку розвивається ударної енергії і відсутність примусової системи охолодження, що обумовлює необхідність витримувати паузи в роботі обладнання для запобігання перегріву. У трубчастих молотах ударний бойок рухається всередині циліндричного корпусу, при однаковій масі бойка трубчасті механізми забезпечують більшу ударну енергію, ніж штангові.

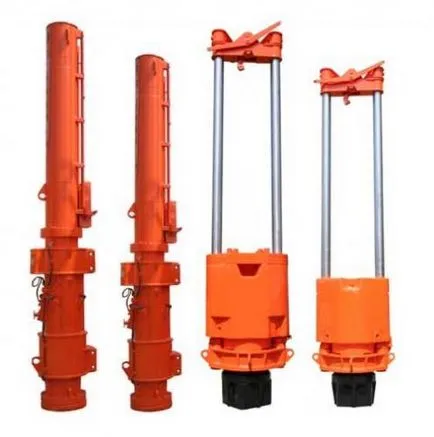

Рис: Трубчасті і штангові дизель-молоти

Важливо. в обох типах молотів амплітуда руху ударної частини регулюється за допомогою зміни кількості що подається в циліндри згоряння паливної суміші.

• швидкодіючий;

Такі механізми можуть використовуватися як в якості навісного обладнання копрових установок. так і незалежно, підвішуючи за допомогою сталевого троса на стріловому крані.

• Електричний вібраційний молот;

Класифікація віброзанурювачів виконується виходячи з особливостей їх конструкції і частоті вібраційних коливань, згідно з якою виділяють високочастотні (від 1400 до 2200 коливань в хвилину) і низькочастотні (від 500 до 700 к / хв) пристрої.

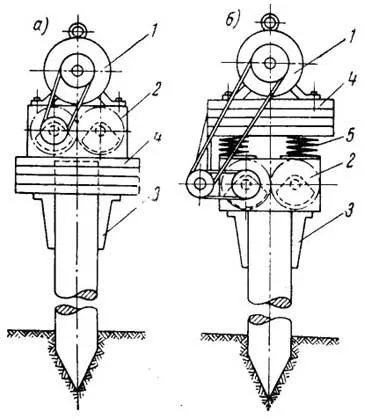

Рис .: Жорсткі і підресорені вибропогружатели

Існують прості вибропогружатели, в яких електричний привід розташований безпосередньо на корпусі вібратора, і підресорені механізми, де привід закріплений поверх металевої платформи, розташованої на 4-8 спіралеподібних пружинах.

• Віброударні молоти;

Завдяки поєднанню двох видів впливів віброударні молоти здатні занурювати залізобетонні палі і шпунт в високощільні грунти, тоді як звичайні вибропогружатели ефективно працюю тільки в водонасиченому піщаному грунті.

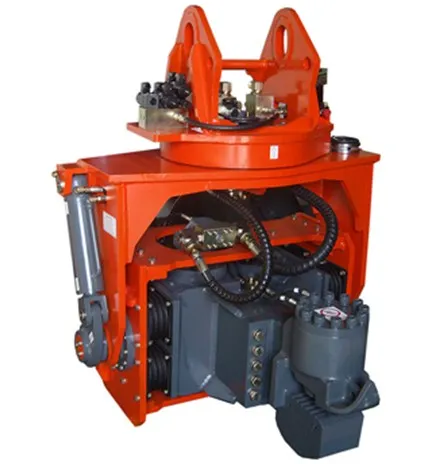

Рис: Вібромолот для занурення паль

Важливо. даний клас устаткування відрізняється порівняно невеликою вагою, який варіюється в діапазоні від 400 до 2800 кг. Сила впливів, що обурюють на занурюється конструкцію у вібромолотом може становити від 1 до 13 тонн.

Види копрів для забивання паль

Все копрові установки діляться на види виходячи з типу ходової бази, на яку встановлено сваєбійне обладнання. типу робочої платформи та функціональних можливостей самої установки.

• Класифікація по ходової базі - колісні, рейкові і гусеничні копри;

Рейкові копри в межах будівельного майданчика пересуваються по попередньо прокладених рейкових шляхах. За обмеженої мобільності такі установки в сучасних реаліях практично не використовуються.

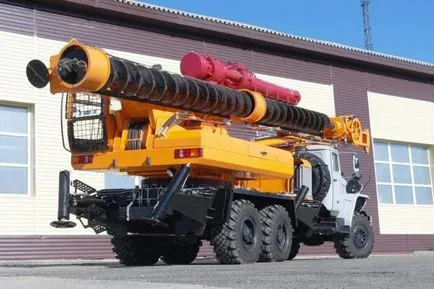

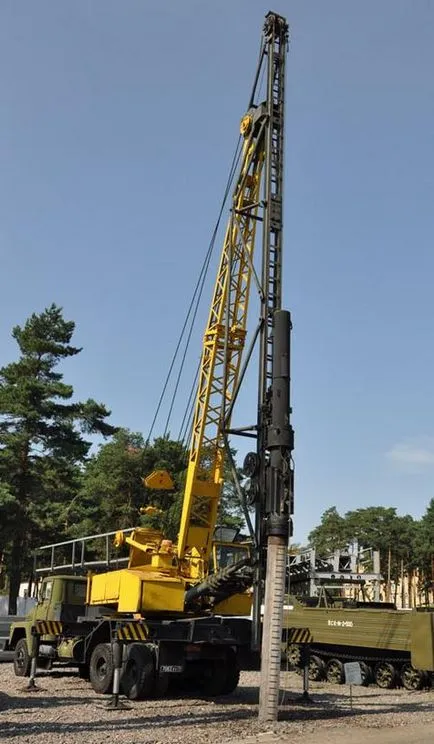

Колісні копри влаштовані на полнопріводоной колісній базі важкого вантажного автомобіля - Краз, Камаз, Зіл, Урал, Амур. Це високомобільна техніка, яка здатна своїм ходом перебазуватися на місце проведення робіт.

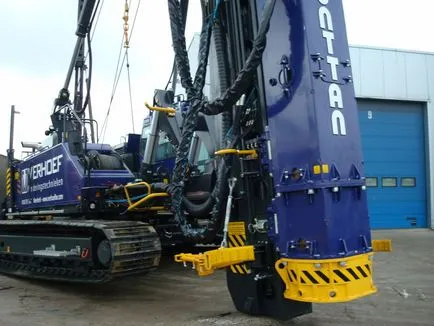

Рис: Гусеничний копра компанії "Установка паль" - Junttan PM-20

Гусеничні копри влаштовані на базі тракторів або екскаваторів. Доставка такої техніки на об'єкт вимагає залучення стороннього транспорту - тягачів з траловими причепами.

Важливо. гусеничні копри, як правило, відрізняються від колісних великими габаритами і більш потужною навісний технікою.

• Класифікація за типом робочої платформи - поворотні і фіксовані;

Копри з фіксованою робочою платформою здатні забивати палі безпосередньо на місці свого поточного розміщення, тоді як поворотна платформа (кут обертання якої у колісних копрів обмежений в межах 260 0. а у гусеничної техніки може доходити до 360 0) дає можливість забивати палі по периметру розташування техніки .

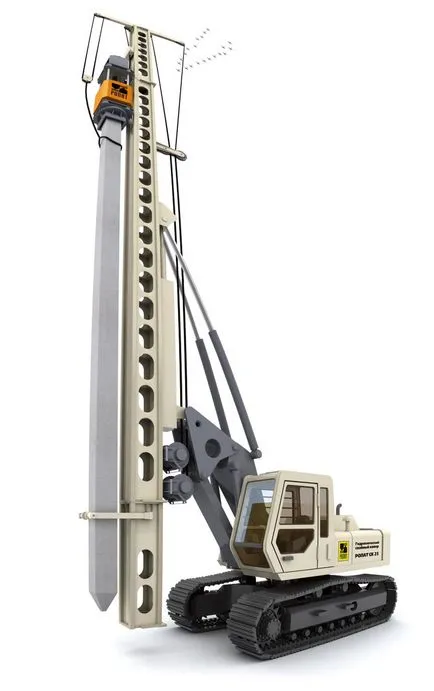

Рис: Копр з поворотною платформою УБА - універсальний палебійний агрегат

• Класифікація за функціональними можливостями - універсальні, напівуніверсальні і прості.

Універсальні копри мають механізмами регулювання нахилу і вильоту щогли, напівуніверсальні - регулюванням нахилу, у простих копрів фіксована щогла, через що вони не можуть здійснювати похилу забивання паль.

Важливо. також виділяють бурильно-палебійні копри. які, крім палебийного обладнання, укомплектовані бурової колоною, що дає можливість встановлення виробляти лідерних буріння для подальшого занурення паль.

Класифікація копрів

Класифікуються копри за принципом дії:

• підвісні молоти - агрегати працюють за принципом вільного падіння, здійснюючи до 10уд / хв. Механізми з дизельним, паровим приводом монтуються на рамі або кріпляться до екскаватора;
• пароповітряні молоти - агрегат з пневматичним приводом функціонує в режимі напівавтомата. Ударником є ​​циліндрична установка, що визначає висоту падіння. Продуктивність техніки досягає 60 уд / хв;
• дизельні молоти - циліндричний корпус рухається уздовж пари напрямних і своїм нижнім торцем завдає ударів по вбивається в грунт палі. Рушійною силою є вибухова реакція горючої суміші, що знаходиться в циліндрі. Продуктивність такого устаткування досягає 100уд / хв.
• ударні механізми (швидкодіючі) - ударне ланка фіксується безпосередньо на палі. Завдяки енергії пара відбувається опускання, і піднімання поршня молота. Продуктивність таких установок сягає 230уд / хв;
• електричний вібраційний молот - крутний момент створюється за допомогою пасової передачі, що приводить в дію за допомогою електродвигуна маховики;
• віброударні молоти - поєднання ударної та вібраційної навантаження дозволяє добитися продуктивності в 1500уд / хв.

Може бути корисним для Вас:

Копри для забивання паль можливості

Сучасний копрові машини є повнофункціональними установками, які самостійно, без залучення допоміжної техніки, здатні виконати всі технологічні операції пальових робіт:

• Розкладку залізобетонних конструкцій за видатковими складах;
• Переміщення палі з витратного складу до місця проведення робіт за допомогою лебедочного механізму;
• Підняття стовбура в повітря і установку його в робоче положення;
• Занурення ЖБ палі до настання відмови;
• Переїзд на місце занурення наступної палі.

Копрові установки здатні виконувати як вертикальне, так і похиле занурення паль (максимально можливий кут відхилення від вертикалі, згідно з чинними СНиП - 300). Також копрові машини виробляють демонтаж зануреного з метою тимчасово використання шпунта.

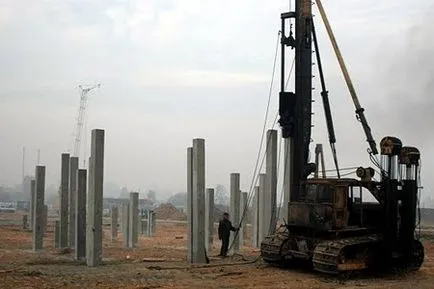

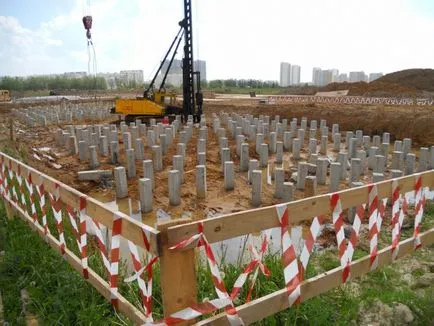

Рис: Копрова установка в процесі облаштування пальового поля

Дана технологія реалізується за допомогою віброзанурювачів, в процесі роботи яких відбувається разуплотнение контактує з шпунтом грунту і зменшення сил тертя грунту про його стінки, що дає можливість отримати шпунт тяговим зусиллям копра.

Технічні характеристики копрів

Виробничі характеристики копрів визначаються типом обладнання і його модифікацією. Є кілька основних параметрів, за якими можна оцінити функціональність агрегатів:

• довжина забитих паль - 8 - 20 м;
• вантажопідйомність - 2 - 21 т;
• виліт щогли - 1 - 8 м;
• потужність електричних двигунів - 7 - 96кВт;
• висота копра - 10 - 28 м;
• нахил щогли - 1: 3 - 1:10 тангенс кута.

Які палі забивають

Копрові установки здатні забивати залізобетонні палі всіх поширених типів:

• Конструкції суцільного квадратного перетину;
• Прямокутного перетину;
• Палі-оболонки;
• Круглі порожнисті палі.

Конкретна форма залізобетонних виробів, з якими може працювати копрова установка, залежить від форми використовуваного на сваєбойних механізмі наголівника - змінною деталі, що з'єднує палю і навісне обладнання для її забивання.

Рис: Забивання залізобетонних паль квадратного перетину

Важливо. масогабаритні характеристики використовуваних для занурення паль визначаються трьома факторами: вантажопідйомністю крана стріли і потужністю палебийного молота (впливають на масу занурюваної конструкції), корисної висоти щогли (впливає на максимально можливу довжину палі). Як правило, самохідні копри здатні занурювати палі перерізом від 30 * 30 до 45 * 45 і довжиною до 15 метрів.

Замовлення оренди копрів для забивання паль

Компанія "Установка паль" готова надати сучасну копрових техніку в оренду подобово або для виконання певного обсягу робіт. Палебійні супроводжуються кваліфікованими операторами, які забезпечують якісну реалізацію пальових робіт будь-якої складності.

Ми володіємо великим автопарком копрових установок, в який входять високопродуктивні гусеничні копри, обладнані потужними гідравлічними молотами (продуктивність до 60 паль за одну машіносмену), бурильно-сваєбійна техніка для занурення паль за технологією лідерних буріння і універсальні колісні копри для виконання малих і середніх обсягів робіт .

Наші копрові установки

Експлуатоване нашими фахівцями сваєбійне обладнання. відрізняється високою продуктивністю і низькою витратою палива, що знижує собівартість робіт. Використовується обладнання на гусеничної і колісної бази, встановлене на вантажні машини КрАЗ, УРАЛ або екскаватори. Техніка оснащується дизельними молотами, продуктивність яких досягає 100уд / хв, що дозволяє забивати близько 15 - 20 паль під час однієї зміни. Ми надаємо нашу техніку в оренду під пальові роботи.

Співпрацюючи з нашою компанією, можна заощадити час і фінансові кошти, так як при високій продуктивності витрати будуть мінімальними.

Обумовлено це застосуванням сучасної техніки, прекрасно себе зарекомендувала на практиці і що виділяється високим ступенем надійності, що виключає можливість вимушених простоїв через несподіваних поломок. Важливе значення має досвід наших фахівців, здатних вичавити максимум з обладнання, забезпечивши потрібний результат у встановлені терміни, без втрати якості.

Зв'яжіться з нами і ми зробимо роботи

Поєднання високого професіоналізму і сучасного обладнання, дозволяє забивати палі і шпунт, відповідно до вимог державних стандартів. Звертайтеся до нас у зручний для вас час. Зв'яжіться з менеджером і отримаєте безкоштовну консультацію. Оформити замовлення, можна на вигідних умовах, за доступними цінами.
