Контактор - коротка характеристика, область застосування

Приклад підключення контактора з 4 замикаючими контактами

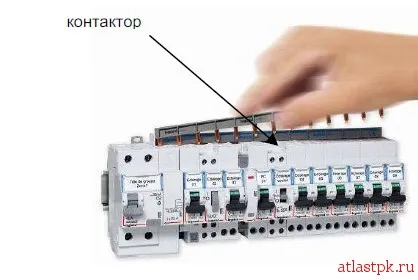

Розташування контактора на ДІН-рейці

Розташування контактора на ДІН-рейці Контактор призначений для частих комутацій в електричних ланцюгах (кількість операцій може досягати декількох тисяч на годину), відповідно до його конструктивних елементів пред'являються підвищені вимоги. В даному випадку йдеться про механічної та електричної зносостійкості конструктивних елементів контактора. магнітний контактор

застосування контакторів

Контактори широко застосовуються для комутації струмів електродвигунів електрифікованого транспорту (електровози, тролейбусах, трамваях), ліфтів будівель і інших пристроїв і комунікацій, де застосовуються електричні двигуни різної потужності.

Приклад підключення контактора з 2 замикаючими контактами В електроустановках електростанцій і підстанцій контактори можуть застосовуватися для здійснення дистанційного (автоматичного) перемикання живлення споживачів змінного (постійного) струму від різних секцій щита змінного (постійного) струму; в пристроях компенсації реактивної потужності (батареї статичних конденсаторів, плавно компенсуючі реактори). Наприклад, освітлення, живлення пристроїв зв'язку та інших найбільш важливих споживачів власних потреб підстанції підключається до контактора, який в свою чергу отримує харчування від двох незалежних джерел - секцій щита змінного струму. Дією автоматичних пристроїв забезпечується контроль наявності напруги на кожній із секцій і в разі знеструмлення тієї секції, від якої в даний момент здійснюється харчування, власні потреби автоматично перемикаються на іншу секцію щита змінного струму. Таким чином, забезпечується безперебійне електропостачання споживачів змінного струму.
