Контактна точкове зварювання своїми руками як зробити

особливості технології

При виконанні точкового зварювання по ГОСТу можливо надійно з'єднати навіть метали, сильно відрізняються за складом. Технологія заснована на нагріванні деталей, що з'єднуються до певних температур проходять через них електрострумом. Під час імпульсу між електродами апарату, що триває 0,01-0,1 сек. Матеріали розплавляються до пластичної деформації, і відбувається їх взаємне перемішування. Поки канал розплаву не застигне, поверхні утримуються в щільно притиснутому стані один до одного. Однаково ефективними можуть бути як заводська, так і саморобна точкове зварювання.

Технологія контактного зварювання

Конструкція апарату контактного зварювання

Всі апарати електронно-променевого зварювання мають схожу конструкцію:

• потужний силовий трансформатор;
• плата перетворення струму і напруги;
• вимикач (реле-розмикач);
• захист (діфавтомат або УЗО);
• робочі електроди.

Конструкція точкового зварювання

зварювальний трансформатор

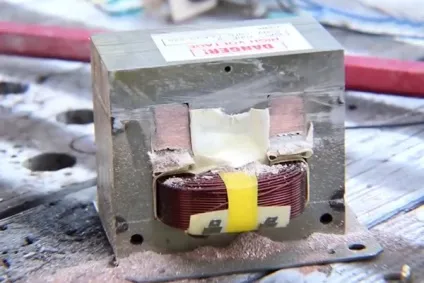

Розібравшись, як зробити контактну зварку своїми руками, спочатку необхідно підібрати відповідний трансформатор. Саме від нього будуть залежати потужність, вага і розміри вашої майбутньої установки. Ті, хто вміє це робити, можуть намотати обмотки пристрої самостійно. Також існує альтернатива скористатися трансформатором з відслужила свій термін мікрохвильовки, телевізора, ЛАТРа, інвертора і інших пристроїв, але потрібно його трошки доопрацювати.

Зварювальний трансформатор для точкового зварювання

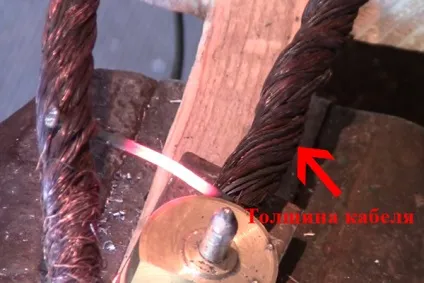

Для отримання необхідних параметрів підійде трансформатор з магнітопроводом перетином від 60 см 2 і потужністю від 1 кВт. Краще, коли його обмотки будуть розташовані окремо. Первинна повинна містити 150-165 витків дроту ПЕВ2 (ПЕТВ) 1,6-1,7 мм в діаметрі, для вторинної досить 3-4 витків товстого одножильного або багатожильного мідного дроту (шини) перетином від 100 мм 2. Якщо необхідна більш потужна точкова зварювання своїми руками для з'єднання металу товщиною до 3-4 мм, знадобиться дуже більший вихідний струм (3000А і більше). Отримати його можливо, з'єднавши два і більше однакових трансформатора паралельно один одному (напрямок витків обмоток повинно збігатися).

Маючи в своєму розпорядженні первинну і вторинну обмотку на одному сердечнику, необхідно їх добре ізолювати один від одного. »

Краще використовувати діелектричний картон, лакоткань, фторопласт. Щоб уникнути великих втрат потужності, кінці вторинної обмотки виводяться на настільки ж товсті мідні наконечники зварювального пістолета, а довжина підвідного дроти вибирається мінімальної. Управляється така система за допомогою вимикача на первинній обмотці трансформатора і важеля для кріплення зварювальних електродів.

Знаючи, як зробити точкове зварювання найпростішого типу, можна істотно модернізувати примітивне пристрій і поліпшити якість зварювання. Для цього знадобляться деякі навички намотування трансформатора і вміння розбиратися в електричних схемах. Щоб грубо регулювати вихідний зварювальний струм, первинна обмотка ТР2 розбивається по секційно на рівні відрізки, точки з'єднання яких виводяться на перемикач (наприклад: 150віт + 50віт + 50віт + 50віт + 50віт). Плавне регулювання здійснюється підлаштування опором R1 в постійно приєднаному мережевому виведення.

Загальна кількість витків первинної обмотки ТР2 залежить від товщини використовуваного дроту і розраховується на що подається на нього вхідна напруга.

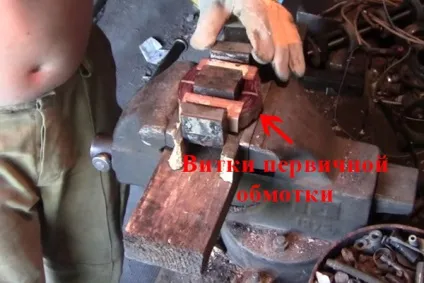

Витки первинної обмотки

додаткові елементи

Управління зварювальним трансформатором здійснюється електронним реле, зібраним на тиристори VS1, включеним в діагональ випрямні діодного моста його первинної обмотки. Додатковим трансформатором ТР1 харчується керуюча мережа тиристора і лампа індикації роботи приладу. У точковому зварюванні на тиристори для цих цілей може використовуватися будь-який понижуючий трансформатор 220 / 15-25В, а також готовий діодний міст КЦ402 або окремі діоди. Функції SA5 виконуються будь-яким слабкострумових електромагнітним реле (РЕМ-32, 43,55). Тривалість імпульсу можна регулювати, встановивши реле часу.

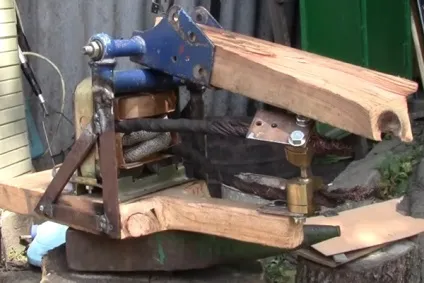

Для кріплення електродів використовують пістолет або кліщі. Перший вирізається з гетінаксових або текстолітових пластин товщиною 10-12 мм, для других можуть використовуватися мідні або бронзові прутки. Їх діаметр не повинен бути меншим, ніж діаметр підводяться проводів. Зразки конструкції легко відшукати в інтернеті.

Випробування і рекомендації

При правильній і акуратній збірці точкове зварювання своїми руками починає працювати відразу при включенні. Для перевірки якості з'єднання приваріть до заготівлі тонку сталеву смужку. При подальшому її відриві плоскогубцями в місцях з'єднання повинні залишитися невеликі отвори. Дослідним шляхом відрегулюйте тривалість імпульсу і зварювальний струм.

Включення і відключення устаткування допускається лише при стислому стані електродів, інакше від іскор підгорять їх контакти. Бажано примусово охолоджувати апарат припливним вентилятором - трансформатор і електроди не повинні перегріватися. Робіть перерви в роботі. Обов'язково заземлюючих апарат і зварюються вироби. Користуйтеся гумовим килимком, прогумованими рукавичками та захисними окулярами.
