Конструкція класичної гітари

Короткий популярний огляд конструкції класичної гітари з елементами технології.

Замість короткого вступу

Концертна гітара - це полномензурная гітара (мензура 650мм. А зараз є тенденція до збільшення мензури до 660мм.), Виготовлена ​​повністю з масиву деревини без будь-яких імітацій. Якщо накладка чорна - значить це ебенове дерево. Т. е. Концертна - це не тільки розмір гітари, але і якість, і клас компонентів, і регламентована схема їх складання. І все це заради відповідного звучання в концертному залі.

Залежно від майстра порядок складання, форма, колірне рішення можуть пристойно відрізнятися. У гітарному майстерності немає жорстких правил. Форма головки, корпуси, підставки, вид канта, вид інших прикрас, лак, колір все це гітарний майстер може вибирати, поєднувати по-своєму. Безумовно, є деякі рамки, але в цілому все досить ліберально.

Гітара з масиву виготовляється повністю з цільної деревини. Якщо сказати дуже грубо, але точно, гітара зроблена з тонких пластин дерева, товщина порядку 2.5мм.

Заготівля деревини. Так чи інакше спочатку дерево заготовлюється. Сьогодні гітарного майстра не обов'язково самому брати участь у всьому циклі заготовки. Є спеціальні підприємства, які деревину знаходять, правильно по-гітарного пиляють, сушать природним способом, тобто без всяких нагревов і обробки парою. Матеріал лежить кілька років витримується, після чого надходить у продаж напилення особливим чином.

Як виглядають заготовки для гітари. тобто який вигляд мають палички, які стануть через якийсь час гітарою?

На фото зображені дві половинки заготовки деки. У такому вигляді вони продаються на заготівельних підприємствах.

Щоб заготовки були однаковими, при розпилюванні вони зрізаються один за одним з заготовки більшого розміру. Також, при такій розпилюванні природно дотримується однорідність деки по фізичних характеристиках. Адже, якщо навіть підібрати візуально однакові половинки деки зрізані з різних заготовок, то вони не будуть однакові по внутрішнім фізичним властивостям, близькі, але неоднакові. Так, і навіщо це робити, якщо можна комбінувати половинки дек, складаючи відпиляні заготовки один за одним.

Типовий матеріал для деки - це ялина і кедр різних типів. Є й інші породи, але вони не так поширені.

Звичайно, деякі майстри самі пиляють заготовки. Купувати непіленний матеріал дешевше, але це не єдина причина і предмет окремої розмови. Кожен майстер вибирає матеріал самостійно.

Половинки деки або дна склеюються разом, зайве обрізається і виводиться на необхідну товщину. До деки приклеюється акустична система. Одна з найбільш вдалих систем є система "віяло", що складається з декількох тонких пружин - радіальних паличок з ялини або кедра.

Пружини сходяться до розетки утворюючи подобу віяла.

Акустична система необхідна для рівномірного розподілу навантаження і коливань по деці, переданих струнами.

Інші конструкції акустичної системи деки

Завдяки інтернету можна знайти безліч найрізноманітніших і навіть химерних акустичних систем для деки гітари.

Вже звичним варіантом стала система у вигляді решітки. Матеріал пружин решітки максимально легкий, але зверху на них приклеюється стрічка вуглецевої тканини, що робить їх досить жорсткими.

Або ось такий варіант.

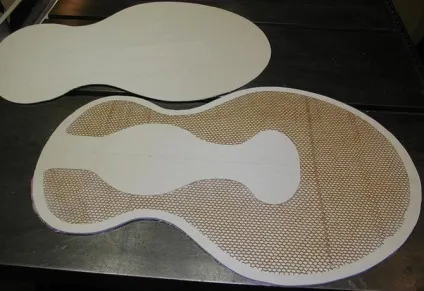

Конструкція подвійний деки з номексу

Сьогодні вже всі чули про подвійні деках, тема на форумі. Суть полягає в тому, що дека формується з трьох шарів, два тонких зовнішніх шару зі звичайного матеріалу для деки і внутрішній шар зі спеціальної стільникової структури під назвою Номекс, Nomex. Дека виходить міцною і дуже легкою.

Розетка і канти гітари

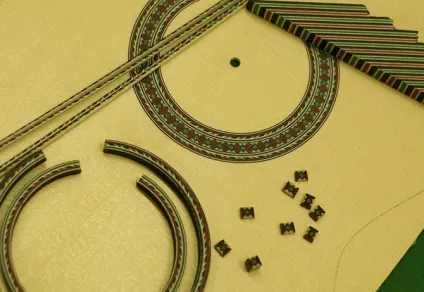

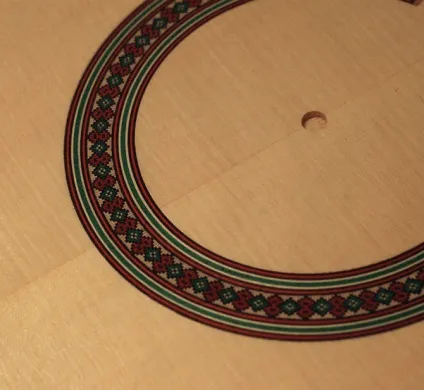

Розетка гітари виконується з різнобарвного шпону, нарізаного і скленной особливим чином. Суть полягає в тому, що зі шпону формується пакет таким чином, що в торці у нього виходить малюнок, елемент орнаменту. Пакет як ковбаска нарізається і з цих елементів формується вже весь орнамент.

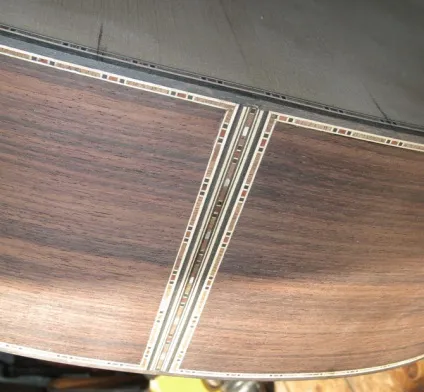

Сам зовнішній кант. тобто смужка дерева, яка йде по куту гітари робиться з щільної деревини. Канти виконують функцію як декоративну, так і закривають торці деки і дна від шкідливих впливів, як вологість і служать додатковими складовими в міцності корпусу. Безумовно, канти також є елементами прикраси гітари і часто ускладнені різного роду смужками орнаментів. Використовується колірний контраст з декою або корпусом гітари.

Дно гітари або нижня дека робиться також як і верхня дека з двох ідентичних половинок, склеєних по осі симетрії. З внутрішньої сторони цей шов проклеюється смужкою деревини для міцності.

Поперек на дні, як і на деці, приклеєні ріпи, необхідні для додання корпусу гітари достатньої міцності. Ріпи міцніше, ніж пружини, виготовляються також з ялини.

Видів конструкції рип також більш ніж достатньо. Наприклад: в ріпі робляться проточки на подобі арок. Ріпи бувають різні за розміром, різниться і їх кількість.

Обичайки гітари - це також симетричні половинки. Матеріал дна і обичайок, як правило, один і той же. Це правило повинне дотримуватися беззаперечно для професійних гітар. Причому збігатися також повинна і текстура матеріалу обичайок і дна, не тільки назва. Зовнішній вигляд однієї і тієї ж породи деревини пристойно відрізняється від заготівлі до заготівлі, як насиченістю від світлого до темного, так і самим кольором, текстурою.

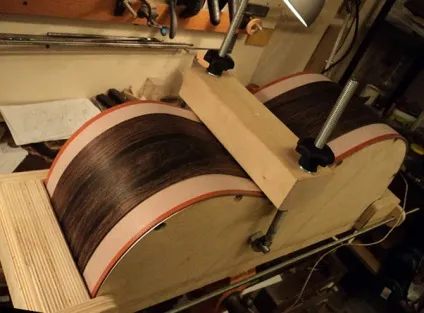

Як гнуться обичайки? Деревина має властивість при нагріванні з певним зволоженням гнутися і, якщо форму зафіксувати, остудити і висушити, то деревина цю форму збереже. Матеріал замочується, нагрівається і гнеться по формі гітари, потім остуджують і сушиться.

Коли йдеться про матеріал виготовлення класичної гітари, то мається на увазі матеріал виготовлення якраз дна і обичайок, так як дека в основному робиться з ялини або кедра. Якщо ви чуєте, що гітара палісандрова, то значить з палісандра зроблений її корпус, але ніяк не дека.

Гриф складається з декількох частин. У класичному варіанті прийнято головку грифа приклеювати окремо, а не вирізати ключки-подібну форму з цільного шматка. Також окремо приклеюється п'ята. Саме тіло грифа, куди впирається великий палець, називається шийкою грифа.

Функція грифа не тільки тримати струни, а й бути зручним посередником для людини. Для того, щоб на грифі вашої гітари було зручно грати, необхідно мати крім ергономічної форми ще й нормальні висоти струн над накладкою, а точніше над верхівками ладів. Висоти струн можуть розрізнять, в залежності від їх натягу і техніки звуковидобування гітариста.

Сам гриф повинен мати певний, їли помітний прогин. Рівний гриф також допускається, але подпрогнутий гриф дозволяє опустити струни трохи нижче і не тріщати на басах в перших позиціях.

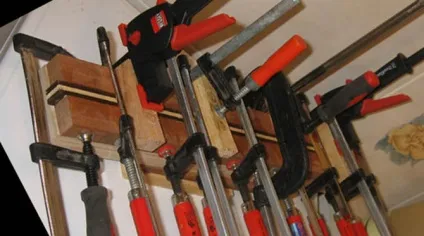

Коротка схема виготовлення грифа. Береться заготовка, майбутня шийка розпилюється уздовж навпіл. Одна сторона перевертається, і половинки склеюються через прожилку. Роль прожилки як декоративна, так і забезпечення міцності.

З дотриманням певних кутів (15 градусів) приклеюється майбутня головка.

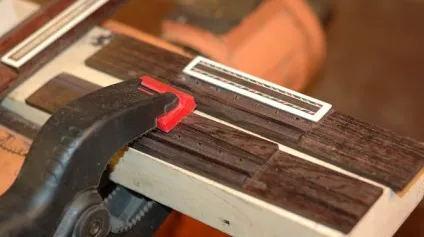

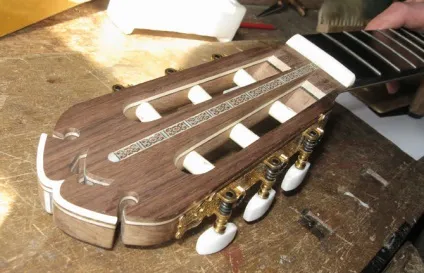

На головку зверху, часто і знизу, приклеюється дощечка з палісандра або ебенового дерева з метою приховати шов склейки шийка-головка, також це зміцнює цей вузол грифа і прикрашає його.

Виготовляються проточки і отвори під колковую механіку. Голівці надається остаточна форма.

З іншого кінця майбутнього грифа приклеюється і вирізається п'ята.

Гриф роботи Миколи Івановича Єщенко у нього в майстерні

П'ятка гітари може бути іспанська або під ластівчин хвіст. Існує два варіанти послідовності складання всієї гітари.

Передбачаючи ваше запитання, відповім, що хороший той спосіб, який у майстри виходить краще.

Іспанська конструкція гітари відштовхується від того, що верхній Кльоц і п'ята грифа одне ціле, т. Е. Кльоц - це продовження грифа і п'яти. На місці уявної кордону між грифом і псевдоклёцом, робиться паз, в який вставляються обичайки.

Ця особливість конструкції вимагає особливої ​​послідовності склеювання гітари. Іспанська збірка виконується в такій послідовності:

• Формується дека з пружинами і ріпами; встановлюється на спеціальному робочому столі - Солера.
• До деки приклеюється гриф, який також фіксується і за Солера.
• Приклеюються вигнуті по формі гітари обичайки.
• До обичайок приклеюються контробечайкі.

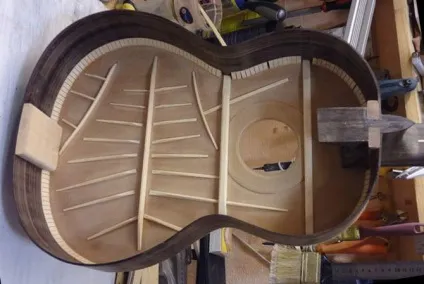

• Закінчують складання корпусу дном. На самому першому фото статті, гітаракак разждет тільки приклеювання дна.
• Далі, накладка, обробка грифа, підставка і фініш.

Конструкція гітари така, що гриф вклеюється в уже готовий закритий корпус, т. Е. Дека, дно, обичайки - все вже разом. Гриф вклеюється в Кльоц за допомогою паза ластівчин хвіст. Можливі й інші способи.

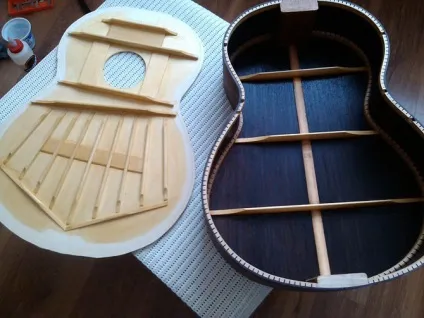

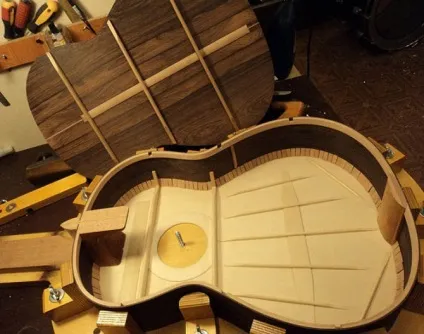

Також часто буває, що корпус гітари остаточно закривають, приклеюючи готову деку до готового полукорпуса. На фото ви бачите готовий полукорпуса і деку.

Внутрішні поверхні деки і полукорпуса покриті тонким шаром лаку, щоб захистити гітару від різких змін вологості.

Клёци - нижній і верхній. Верхній Кльоц - це така дерев'яна форма, яку видно через отвір, якщо подивитися в нього під кутом в бік підстави грифа, нижній Кльоц не видно без дзеркала. У верхній Кльоц по європейській збірці вклеюється гриф. Кльоц потрібен для додання жорсткості корпусу. Іспанська конструкція гітари, як ви зрозуміли також має верхній Кльоц, але це єдине ціле з самими грифом.

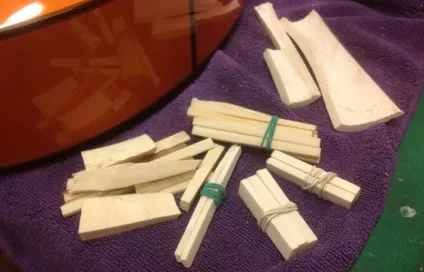

Контробечайкі - це смужка деревини, яка проходить уздовж склейки дека-обичайки, дно-обичайки для зміцнення склейки і всього корпусу гітари в цілому. Вони бувають цільні бувають з пропилами, а буває, що й зовсім набрані з окремих Чопиков.

Накладка грифа виготовляється з надміцної деревини, щоб зміцнити гриф, а також, щоб зовнішня поверхня накладки повинна бути дуже зносостійкого і не стиратися під пальцями. Абсолютно естетичний момент - на чорному менше видно всякий бруд.

Лади повинні бути оброблені спеціальним чином, щільно без коливань триматися в стовбурі, не виступати на торцях, вершини ладів повинні знаходитися в одній площині.

Підставка гітари робиться з щільного матеріалу, палісандра або схожого з ним по щільності дерева. Підставка повинна бути сама по собі жорсткою, щоб під натягом струн, надмірно не прогинатися. Приклейка підставки - це найвідповідальніша склейка на гітарі. Навантаження на підставку дуже велика.

Верхній і нижній поріжки гітари робляться як правило з кістки. Але сьогодні багато нових синтетичних замінників.

Важливим технологічним процесом у виготовленні гітари є лакування. Кожен майстер сам вибирає метод нанесення і лак для своїх гітар. Лаків досить багато. Синтетичні лаки і органічні лаки, також сьогодні можна зустріти гітару покриту спеціальними засихає маслами, наприклад, тунговим маслом.

Традиційним лаком для гітар є шелак - це органічний лак. Ось його визначення з довідника "Рослинна сировина і біологічно активні субстанції".

Воскоподібна речовина, що виділяється тропічними комахами (Tachardia lacca), що мешкають в Індії на певних видах дерев. У процесі накопичення ця маса змішується зі смолистими речовинами і деякими продуктами життєдіяльності комах.

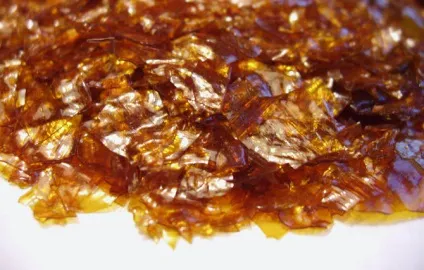

На фото ви бачите ще не розчинений шелак. Якщо його насипати в чистий спирт, то через пару годин він повністю розчиниться.

Подання про устрій гітари ви отримали. Ви можете подивитися як долають всі труднощі на шляху до своєї першої гітарі наші форумчани.

У статті використані фото наших форумчан, початківців і вже давно як гітарних майстрів. А також кілька фото гітари роботи Миколи Івановича Єщенко у нього в майстерні.
