План записи в зошиті учнів:

Тема уроку: Манометри.

Узагальненим планом вивчення фізичних приладів (технічної установки).

Металевий манометр - це прилад, призначений для вимірювання тисків більших чи менших атмосферного.

Металева трубка, зігнута в дугу, один кінець якої закритий - 1, стрілка-покажчик - 2, зубчатка - 3, кран - 4, важіль - 5.

Про

дин кінець трубки закритий, а інший за допомогою крана повідомляється з посудиною, в якому вимірюють тиск. При збільшенні тиску трубка розгинається, і рух її закритого кінця за допомогою важеля і зубчастої передачі повідомляється стрілкою. При зменшенні тиску трубка завдяки своїй пружності повертається в попереднє положення, а стрілка - на нуль.

Правила користування приладом: не тремтіла; коли проводяться вимірювання, прилад повинен знаходитися на рівній горизонтальній поверхні, герметичність.

Цей прилад необхідний для вимірювання тиску стисненого повітря або інших газів, для вимірювання тиску пари в парових котлах.

Відкритий рідинний манометр

Відкритий рідинний манометр - це прилад, призначений для вимірювання тисків більших чи менших атмосферного.

U -образна трубка з рідиною, шкала.

В основі роботи - властивість сполучених посудин і закон Паскаля. Одне коліно приладу приєднується до посудини, тиск в якому треба виміряти.

Коли проводяться вимірювання, прилад повинен знаходитися на рівній горизонтальній поверхні у вертикальному положенні, герметичність.

Цей прилад необхідний для вимірювання не високого тиску.

Демонстраційний експеримент, перелік обладнання:

А зараз ми перевіримо з вами домашнє завдання.

Спочатку ви напишіть невелику перевірочну роботу, потім ми повторимо пристрій і принцип дії барометра-анероїда.

На перевірочну роботу я даю вам 4 хвилини.

Будинки Ви повинні були відповісти на питання після параграфів, виконати вправу і підготувати розповідь за узагальненим планом про барометр-анероїд.

Аня, прочитай, будь ласка, перший пункт цього плану і відповідай на питання.

Даша, замалюйте на дошці схематично пристрій барометра-анероїда ..

Сима, відповідай на другий пункт плану. І покажи ці частини на малюнку.

Добре, Даша, наступний пункт плану.

Спасибі, молодець. Четвертий пункт, Юля.

Влад, що ти можеш нам сказати про сферу застосування барометра-анероїда?

Пишуть перевірочну роботу.

Барометр-анероїд - це прилад, призначений для вимірювання атмосферного тиску.

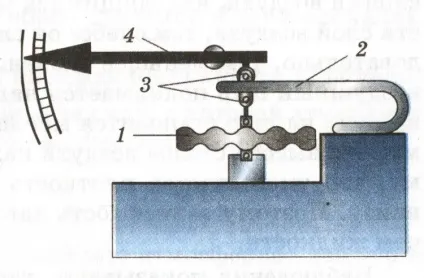

Головною частиною цього приладу є металева коробочка з хвилястою гофрованої поверхнею 1, з цієї коробки викачане повітря. Крім того, є ще пружина 2, передавальний механізм 3, стрілка-покажчик 4 і шкала 5.

Для того, щоб атмосферний тиск не розчавило коробочку, її кришку пружиною відтягують вгору. Тому що, при збільшенні атмосферного тиску кришка прогинається вниз і натягує пружину. При зменшенні тиску - пружина випрямляє кришку. До пружини за допомогою передавального механізму прикріплена стрілка-покажчик, яка пересувається вправо або вліво при зміні тиску. При збільшенні тиску стрілка барометра повертається за годинниковою стрілкою, а при зменшенні - проти годинникової стрілки.

Правила користування приладом: не тремтіла; коли проводяться вимірювання, прилад повинен знаходитися на рівній горизонтальній поверхні.

Цей прилад необхідний для метеорологічних спостережень, щоб передбачати погоду.

Вивчення нового матеріалу

Як ви вже знаєте, тиск можна вимірювати за допомогою ртутного барометра і барометра-анероїда.

Сьогодні ми познайомимося з приладами, за допомогою яких можна виміряти тиску більші чи менші атмосферного, тому тема сьогоднішнього уроку «Манометри».

Перед вами деякі з приладів, призначених для вимірювання тиску. Як ви можете бачити, ось ці два прилади дуже схожі. Різниця лише в тому, що в манометрі є повідомлення з посудиною, в якому вимірюємо тиск. Це і є головна відмінність барометра-анероїда від всіх манометрів.

Згадайте основний елемент в барометрі-анероїд.

А в металевому манометрі - це металева трубка, зігнута в дугу, один кінець якої закритий.

А тепер знову скористаємося ОП вивчення фізичного приладу.

Як ви вже сказали, цей прилад призначений для вимірювання тиску. Запишіть: металевий манометр - це прилад, призначений для вимірювання тисків більших чи менших атмосферного.

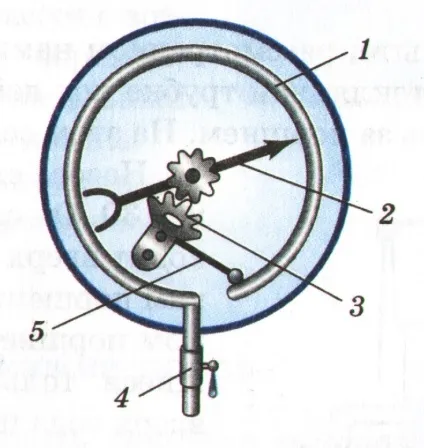

Головною частиною цього приладу є металева трубка, зігнута в дугу, один кінець якої закритий - 1, стрілка-покажчик - 2, зубчатка - 3, кран - 4, важіль - 5.

Замалюйте в зошитах принципову схему металевого манометра і підпишіть його основні частини.

Один кінець трубки закритий, а інший за допомогою крана повідомляється з посудиною, в якому вимірюють тиск. Через кран, надходить або рідина, або газ. При збільшенні тиску трубка розгинається, і рух її закритого кінця за допомогою важеля і зубчастої передачі повідомляється стрілкою. При зменшенні тиску трубка завдяки своїй пружності повертається в попереднє положення, а стрілка - на нуль, тобто чим більше тиск, тим більше кут, на який відхиляється стрілка.

Зараз зверніть увагу на металевий манометр. Ілля, буде нагнітати повітря за допомогою насоса, зверніть увагу на показання манометра.

Як ви думаєте, де він може використовуватися?

Згадайте гідравлічний прес.

Цей прилад необхідний для вимірювання тиску стисненого повітря або інших газів, а так само для вимірювання тиску рідин, для вимірювання тиску пари в парових котлах, в машинах, кораблях, в спорядженні водолазів і т.д.

А тепер зверніть увагу на цей прилад. Це рідинний манометр.

Як ви бачите, основною частиною цього приладу є U -образна трубка. Ви самостійно опишіть цей прилад по ОП після того, як ми проведемо невеликий досвід і розглянемо принцип дії цього приладу, в подальшому вам буде легше його описати.

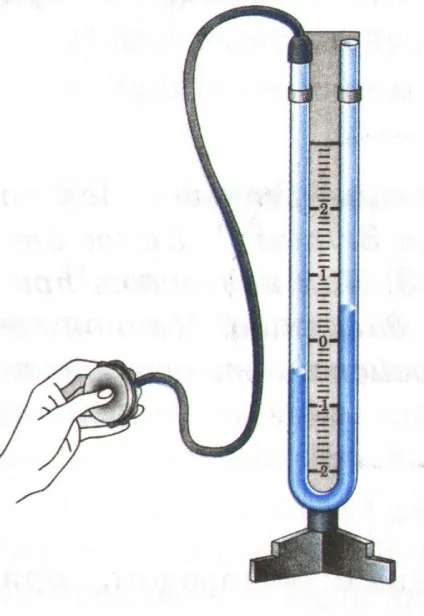

Зверніть увагу на цю демонстраційну установку. Перед вами відкритий рідинний манометр, прилад для демонстрації тиску всередині рідини і акваріум з водою. Замалюйте його в зошит.

Що ви можете сказати, про рівень рідини в обох колінах? Як ви думаєте, чому так?

З'єднаємо одне з колін за допомогою гумової трубки з коробочкою, одна сторона якої затягнута гумовою плівкою, і натиснемо пальцем на плівку. Як ви думаєте, що станеться?

Давайте в цьому переконаємося. Настя, вийди і спробуй.

Отже, що ж сталося?

Як ви думаєте, чому рівень рідини в колінах змінюється?

Рівень рідини не буде вже однаковим, в одному коліні буде вище.

Рівень рідини в правому коліні підвищився, а в лівому знизився.

При натисканні на плівку збільшується тиск повітря в коробці, і цей тиск за законом Паскаля передається рідини в коліні, значить, тиск в коліні збільшилася, і під дією сили цього надлишкового тиску рідина переміщається. Рідина встановиться в рівновазі, коли надлишковий тиск стисненого повітря урівноважиться тиском, яке виробляє надлишкову стовп рідини в іншому коліні манометра.

Показання манометра теж змінюватися.

Показання знову змінилися.

Тиск всередині рідини збільшується з глибиною.

Нічого не станеться, тому що тиск рідини залежить тільки від висоти.

На одному і тому ж рівні всередині рідини тиск в усіх напрямках однаково.

Відкритий рідинний манометр

Відкритий рідинний манометр - це прилад, призначений для вимірювання тисків більших чи менших атмосферного.

-образна трубка з рідиною, шкала.

Цей прилад необхідний для вимірювання не високого тиску.

Молодець. Не забудьте виконати домашнє завдання. Так оцінки за сьогоднішній урок ... ..

Всім спасибі, до побачення.

Ми сьогодні познайомилися з пристроєм, який призначений для вимірювання тиску більшого або меншого атмосферного. Це рідинний і металевий манометр.

Дізналися, де і для чого застосовується металевий манометр.

Згадали, як визначати ціну поділки приладу.

Дізналися, що про зміну тиску можна судити по висоті надлишкового стовпа в рідинному манометрі, чим глибше занурюють в рідину коробочку, тим більше стає різниця висот стовпів рідини в колінах манометра, і більший тиск виробляє рідину, на одному і тому ж рівні всередині рідини тиск по усіх напрямках однаково.

Діагностика результативності навчання:

Діти повинні викладати матеріал §45 (усно, письмово)

Самостійно працювати з підручником - виділяти головні масли в тексті, шукати відповіді на пункти узагальненого плану вивчення фізичного приладу (технічної установки) про рідинному манометрі.

Використовуючи узагальнений план вивчення фізичного приладу (технічної установки), описати рідинний і металевий манометр.

Описувати досліди, на основі яких можна переконатися, що:

про зміну тиску можна судити по висоті надлишкового стовпа рідини;

на одному і тому ж рівні всередині рідини тиск в усіх напрямках однаково,

тиск всередині рідини збільшується з глибиною.

Відповідати на запитання:

що таке рідинний манометр, як він влаштований і для чого призначений,

що таке металевий манометр, як він влаштований і для чого призначений.
