Назва роботи: Зміни ЕС. Розірвані і замкнуті ЕС. Принципові схеми, характеристика, призначення, переваги і недоліки

Предметна область: Енергетика

Розмір файлу: 108 KB

Роботу скачали: 18 чол.

4. Зміни ЕС. Розірвані і замкнуті ЕС. При н ціпіальние схеми, характеристика, призначення, переваги і недоліки.

Різноманіття зусиль роботи різних об'єктів (в тому числі і військових) обумовлює многообразованіе схем їх електроснабж ення. Прийнято розрізняти два основних напрямки розвитку схем електропостачання:

1. Класичне, яке розвивається в основному в тих районах, де зростання навантаження споживачів тільки передбачається або розвинувши а ється одночасно з будівництвом електроенергетичних мереж.

Такі мережі, як правило, носять назви або простих замкнутих, або складно замкнутих конфігурацій електроенергетичних мереж.

Схеми живлення споживачів залежать від віддаленості джерел енергії, загальної схеми електропостачання даного району, територі про риального розміщення споживачів і їх потужності, вимог, що пред'являються до надійності, живучості та т.п.

Вибрати тип і конфігурацію мережі дуже складно, тому що вони дол ж ни задовольняти умовам надійності, економічності, зручності в експлуатації, безпеки та можливості розвитку.

Мал. 1. Зміни електроенергетичних мереж: ПС підстанція; А1 і А2 # 150; живить вузли (станції або підстанції) а) радіальна конфігурація; б) кільцева конфігурація; в одноланцюгова с) дво х стороннім харчуванням; г) двухцепна магістральна конфігурація; д) складно замкнута конфігурація.

У ряді випадків будівництво ліній в резервованих лініях проводиться в два етапи. Будується одна лінія і тільки при зростанні навантаження до проектної споруджується друга. Можуть застосовуватися і змішані конфігурації ліній електропередач # 150; резервірова н ні спільно з не резервованими.

Графічно електричні мережі представляють у вигляді принцип і альних схем, на яких всі елементи зображують умовними знаками, з'єднаними між собою в тій же послідовності, як і в дійсності.

Принципові схеми електричних мереж зазвичай складають в найбільш наочному вигляді, щоб легко можна було простежити всі ланцюги харчування. При цьому взаємне розташування на схемі ТП і РП, форма і довжина ЛЕП можуть не відповідати масштабу й правдивому розташуванню їх на місцевості, а комутаційні апарати, вимірювальні прилади і засоби захисту на цих схемах можуть бути відсутні.

На рис. 2. показана приблизна схема електричної мережі. У ній повітряні ЛЕП 1 ... 3 напругою 110 кВ з ТП 1 ... 4 пов'язують електростанції ЕС1 і ЕС2 між собою і з центрами харчування ЦП1 і ЦП2. Решта повітряні і кабельні лінії напругою 35 кВ і нижче, приєднані до центрів харчування, розподіляють електроенергію між об'єктами.

Розірвані і замкнуті ЕС.

Схема електричної мережі визначається застосовуваними ном і національними напруженнями, числом ступенів трансформації, схемою з'єднання підстанцій (конфігурацією мережі) і схемами елект е ських з'єднань понижуючих підстанцій. При проектуванні електричної мережі та виборі її схеми в першу чергу вирішується завдання вибору U ном і ступенів трансформації. Це завдання досить складна і вирішується, з одного боку, з урахуванням досвіду прое до тирования і, з іншого боку, в результаті техніко-економічних розрахунків.

Схема з'єднання мережі або конфігурація мережі визначає з'єднання гілок і вузлів. Єдиної загальноприйнятої класифікації схем з'єднання мереж немає. Найбільш загальним є поділ мереж по їх схемами з'єднання на розімкнуті (рис. 6.7) і замкнуті (рис. 6.8). Другим важливим ознакою, за яким діляться схеми з'єднання мереж, є наявність або відсутність резервування. У розімкнутих мережах резервування відповідає застосуванню двох паралельних або двоколових ліній (рис. 6.7, г-е), нерезервованої розімкнуті мережі виконуються одинланцюговому лініями (рис. 6.7, а-в). У свою чергу розімкнуті і замкнуті мережі можуть виконуватися по різних типах схем з'єднання, що має свої особливості.

Мал. 6.7. Схеми розімкнутих мереж:

а, б, в - магістральна, радіальна і радально-магістральна нерезервованої; г, д. е - магістральна, радіальна і радіально-магістральна резервування.

Розірвані резервовані схеми широко застосовують в п і тануть, а також в промислових і міських мережах.

Замкнені електричні мережі (рис. 6.8) - це резервовані мережі. У цих мережах кожен споживач отримує харчування не менше ніж по двох гілках. При відключенні будь-якої гілки в таких мережах споживач отримує харчування по другій гілці. Замкнені мережі більш надійні, ніж розімкнуті, в них менше втрати потужності. Недолік замкнутих мереж полягає в ускладненні експлуатації. У цих мережах важче здійснювати автоматизацію і домогтися селективності релейного захисту, плавких запобіжників і теплових автоматів. Замкнені мережі поділяються на прості і складні-замкнуті. У простих замкнутих мережах (рис. 6.8, а, б, м д) кожен вузол харчується не більше ніж по двом гілкам. Ці мережі складаються з одного контуру. У свою чергу прості замкнуті мережі умовно діляться на лінії з двостороннім живленням (рис. 6.8, а, г) і кільцеві (рис. 6.8, б, д). Лінії з двостороннім харчуванням і кільцева мережу можуть складатися як з одноланцюгових ділянок (рис. 6.8, а, б), так і з ділянок, виконаних двома паралельними або Дволанцюгова лініями (рис. 6.8, г, д). Лінії з двостороннім харчуванням і прості замкнуті мережі широко застосовуються в сільських і міських розподільчих мережах.

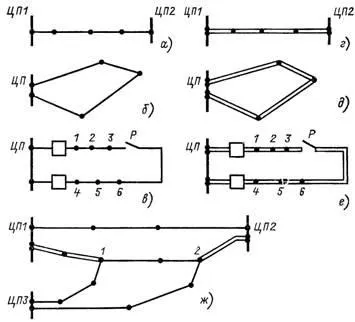

Мал. 6.8. Прості замкнуті і сложнозамкнутие мережі:

а - одноцеппая лінія з двостороннім живленням; б - одноланцюгова кільцева; в - одноланцюгова петлевая; г - двухцепна лінія з двостороннім живленням; д - двухцепна кільцева; е - двухцепна петлевая; ж - сложнозамкнутая

Через складність автоматизації та захисту прості замкнуті мережі, які живлять міських і сільських споживачів, експлуатуються в розімкнутому режимі. Такі прості замкнуті, але працюють в розімкнутому режимі мережі називаються петльовими (рис. 6.8, в, е). На рис. 6.8, б приведена кільцева розподільна мережа напругою 6-10 кВ, в якій в нормальному режимі роз'єднувач відключений і мережа працює розімкнутої. У нормальному режимі петльові мережі працюють в розімкнутому режимі і можуть бути легко автоматизовані і захищені, їх експлуатація в нормальному режимі проста. При аваріях споживачі відключаються тільки на час оперативних перемикань. Застосування петльових мереж можливо тільки для споживачів, що допускають подібний перерву в електропостачанні. Таким чином, надійність петльових мереж вище, ніж розімкнутих, хоча і трохи нижче, ніж, якби вони працювали в замкнутому режимі.

Сложнозамкнутие мережі (рис. 6.8, ж) містять кілька замкнутих контурів. У цих мережах є хоча б один вузол, який отримує живлення по трьом і більше гілок, наприклад вузли 1, 2. Сложнозамкнутие схеми широко поширені в живильних мережах напругою 110 кВ і вище.
