Відмінність класу В від класу А полягає в тому, що джерелами його навантаження є служби зі змінною швидкістю. Наприклад, передача рухомого зображення, де ско-кість передачі залежить від частоти зміни кадрів або регулюється спеціальною програмою.

У класі С містяться служби, орієнтовані на з'єднання, але для яких Некро-тично тимчасові затримки. Прикладом може служити передача даних з встановленням з'єднання.

Клас D відрізняється від класу С тим, що включає служби, не орієнтовані на со-єднання (наприклад, електронну пошту).

Відповідно до цього поділом розроблені різні типи протоколів рівня адаптації. Розглянемо коротко завдання кожного з них.

Рівень адаптації ATM першого типу. Цей рівень призначений:

для перенесення блоків з постійною бітовою швидкістю джерела і доставку їх з тією ж швидкістю;

для синхронізації кінцевих пристроїв джерела і одержувача;

для індикації спотворень інформації, якщо ці спотворення не відновлюються са-мим рівнем адаптації.

Він розрахований на транспортування;

сигналів мовного діапазону (наприклад, сигналів зі швидкістю 64 кбіт / с, кодований-них за законом А чи закону ц);

асинхронних каналів, тобто сигналів від джерел з постійною двійковій швидкістю, що не синхронізованих з частотою мережі зв'язку (наприклад, сигнали зі швидкостями 1,544; 2,048; 6,132; 8,448; 32,064; 34,368 і 44,735Мбіт / с).

синхронних каналів, тобто сигналів від джерел з постійною двійковій швидкістю, синхронізованих з частотою мережі зв'язку (наприклад, сигнали зі швидкостями 64; 384; 1536 і 1920 кбіт / с).

Рівень адаптації ATM другого типу. Цей рівень забезпечує служби, передаю-щие інформацію зі змінною швидкістю, і забезпечує синхронізацію між ис-точником і одержувачем.

Рівень адаптації ATM третього-четвертого типу. Цей рівень призначений для передачі даних службами як з встановленням, так і без встановлення з'єднань при високих вимогах до достовірності передаваної інформації. Протоколи даного рівня можуть обслуговувати повідомлення довільної довжини, або потік повідомлень. В обох режимах є можливість гарантованого обслуговування, при якому проводиться повторна передача втрачених або прийнятих з помилками протокольних блоків даних.

Рівень адаптації ATM п'ятого типу. Є розвитком протоколів рівня Адапту-ції третього-четвертого типу і надає послуги високошвидкісної передачі даних з меншим обсягом службових сигналів та інформації.

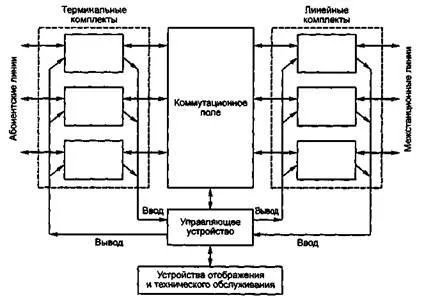

Мал. 5. Загальна структура станції, призначеної для комутації та обробки інформації

Розглянемо завдання, що виконуються компонентами станції.

координатна система АТС (АТС-К) або вдосконалена АТС-К - АТС-КУ.

З появою мікроелементної бази і розвитком електронної обчислювальної технiки-ки був розроблений цілий комплекс цифрових систем передачі і відповідних цифрових систем комутації. В даний час більшість завдань комутації виконується спільно з завданнями управління. Зростання швидкодії дозволяє поєднати ці завдання і тим самим призводить до подальшого прогресу комутаційної техніки.

термінальні комплекти, що забезпечують виконання протоколів нижчих рівнів взаємодії еталонної моделі з абонентськими терміналами;

лінійні комплекти, що виконують ті ж функції, що і термінальні комплекти, але по відношенню до об'єктів мережі (інші станції, вузли мережі).

Комплекти і їх функції будуть розглянуті в наступних розділах.
