Комплекс медичний діагностичний «Тредекс» призначений для клінічних досліджень пацієнтів в системах масового обслуговування населення, в кабінетах функціональної діагностики клінік, науково-дослідних організацій, в спортивних і санаторно-курортних установах.

До складу комплексу входять 3 функціональних каналу:

· Канал електрокардіографічних радиотелеметрический (ЕКГ РТМ)
«Радіохолтер»;

· Канал електроенцефалографічний радиотелеметрический (ЕЕГ РТМ)
«Експерт»;

Канал «Радіохолтер» забезпечує тривалу (до 24 годин) реєстрацію біоелектричних потенціалів серця, знятих з поверхні тіла людини (ЕКС), передачу їх по радіоканалу на БП, обробку ЕКС, формування і висновок на друк звітів досліджень.

Канал «Експерт» забезпечує реєстрацію біоелектричних потенціалів головного мозку, знятих з поверхні шкіри голови людини (електроенцефалографічні сигналів, ЕЕС), передачу їх по радіоканалу на БП, обробку ЕЕС, реєстрацію електроенцефалограм (ЕЕГ), формування і висновок на друк звітів досліджень.

На вимогу Замовника допускається виключення зі складу комплексу будь-якого функціонального каналу.

Комплекс відповідає вимогам ГОСТ 20790 і комплекту конструкторської документації (КД) ТРКО.941319.001 КД.

I. Канал «Телекард»

При експлуатації необхідно дотримуватися деякі рекомендації, щоб максимально повно використовувати апаратуру з метою ефективної діагностики і тривалої безвідмовної роботи.

2. Загальні рекомендації

Перш, ніж приступити до роботи, уважно ознайомтеся з даною інструкцією. У ній містяться важливі відомості про вашу систему. Інструкція допоможе правильно її експлуатувати.

2.1.Подготовка системи до роботи

Перед тим, як почати роботу, необхідно переконатися, чи не порушені всі з'єднання, зроблені в процесі установки обладнання. Переконайтеся в тому, що такі прилади мають з'єднання:

· Приймальний блок - комп'ютер (СОМ1);

Якщо в процесі перевірки не було виявлено недостатньо міцно з'єднаних роз'ємів, акуратно вставте джерело живлення в розетки. Про під'єднано належним чином приймального блоку свідчитиме індикатор живлення, розташований на його лицьовій панелі.

Не вмикайте і не вимикайте джерела живлення і мережеві вилки мокрими руками або у вологому приміщенні. Не порушуйте шини заземлення комп'ютерів і періодично перевіряйте їх. Не використовуйте кабелі живлення, які мають порушену ізоляцію.

Невиконання цих вимог може призвести до ураження електричним струмом або стати причиною пожежі.

2.3.Гарантійние зобов'язання

Не намагайтеся самостійно здійснювати ремонт апаратури. Якщо в ній виникли несправності, зверніться до фірми-виробника. В іншому випадку, при порушенні контрольних пломб, гарантійні зобов'язання знімаються.

3. Запуск програми

Для запуску програми «Телекард» необхідно вибрати ярлик на робочому столі комп'ютера (двічі швидко натиснути на ярлик лівою кнопкою «мишки» або виділити його за допомогою «мишки» і натиснути кнопку [Enter] на клавіатурі.

Після запуску програми відбувається автоматичне тестування програмно-апаратного комплексу (ПАК). У разі неготовності ПАК до роботи на екран виводяться відповідні повідомлення (наприклад, про відсутність зв'язку між приймальні станцією і сумісним ПК або відсутності харчування приймальні станції, рис.1).

У разі успішного тестування виводиться повідомлення про виявлення тонального сигналу в лінії. Після цього повідомлення необхідно натиснути кнопку [Enter] на клавіатурі.

На екрані з'являється Меню входу, рис. 2.

Для негайної реєстрації ЕКГ слід натиснути кнопку "Реєстрація" або цифру "1" на клавіатурі ПК. Після закінчення реєстрації записану ЕКГ можна включити в список електрокардіограм пацієнта, що перебуває в базі даних. або ввести дані нового пацієнта і привласнити йому записану ЕКГ. Останній варіант використовується для запису першої ЕКГ пацієнта, не віднесеного до моменту запису в базу даних.

У разі, якщо зареєстрована ЕКГ через низьку якість не може використовуватися для діагностики, її можна не записувати в базу даних, а процес передачі і реєстрації ЕКГ слід повторити, сповістивши про це пацієнта.

Режим «Інша» закриває Меню входу і дозволяє починати безпосередню роботу з програмою. Натискання кнопки «Вихід» припиняє виконання програми TeleСard і закриває її робоче вікно.

4. Робота з Головним меню

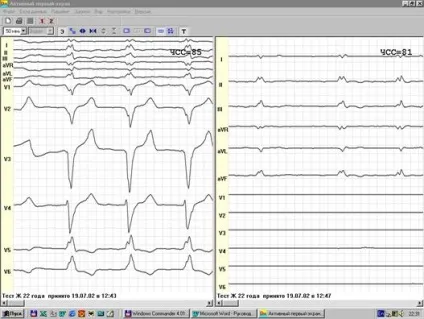

Головне меню програми (рис.4) містить спадаючі меню і меню інструментів.

Меню інструментів складають дві групи:

4.1.Стандартние інструменти.

Реєстрація нової ЕКГ.

Висновок відображається ЕКГ на принтер.

Закінчити реєстрацію ЕКГ.

Висновок ЕКГ по висоті екрану (автоматичний підбір відповідного посилення).

Установка стандартних швидкості і посилення - 10 мм / мВ і 50 мм / сек.

Показати «Перший екран» на весь екран монітора.

Показати обидва екрани на весь екран монітора.

Показати «Другий екран» на весь екран монітора.

Інструмент «Лінійка», служить для вимірювання часових і амплітудних інтервалів.

Довільне зрушення грудних відведень по часовій шкалі. За замовчуванням не використовується.

Автоматичне усунення трендів (хвилеподібних спотворень) ЕКГ. За замовчуванням усунення трендів відбувається автоматично після закінчення реєстрації ЕКГ. Може бути відключено.

4.3.Ніспадающіе меню.

При натисканні на кнопку «Файл» відкривається відповідне меню, яке служить для виконання основних дій з ЕКГ і виходу їх програми.

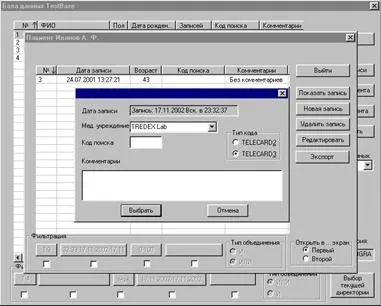

Меню «База даних» призначений для роботи з Базою Даних пацієнтів і пропонує наступні можливості:

2. Вибір поточної БД (при наявності декількох БД).

3. Створення нової БД.

4. Видалення існуючої БД.

5. Відновлення БД. Даний режим використовується для відновлення БД у разі будь-яких збоїв. Будь-які пошкодження окремих файлів ЕКГ пацієнтів не призводять до втрати всієї БД.

Меню «Пацієнт» дозволяє:

2. Провести пошук файлів ЕКГ пацієнтів, рис.6.

При отриманні дзвінка пацієнта необхідно виконати наступні дії:

1. З'ясувати стан пацієнта, його ПІБ і, при необхідності, код.

4. У разі екстреної реєстрації відразу після з'ясування ПІБ пацієнта і появи характерного звуку початку передачі ЕКГ можна натисканням кнопки запустити реєстрацію. Після закінчення реєстрації необхідно записати ЕКГ в базу даних заданої пацієнтові.

Для порівняння зареєстрованої ЕКГ з раніше записаними в базу даних слід виконати наступну послідовність дій:

1. Зареєструвати ЕКГ, записати її відповідному пацієнту. За замовчуванням знову зареєстрована запис відображається в першому (лівому) екрані.

7. Вимірювання параметрів сигналу

Для вимірювання параметрів електрокардіографічного сигналу служить інструмент лінійка. За замовчуванням кнопка «Лінійка» натиснута, що дозволяє проводити вимірювання негайно після реєстрації ЕКГ. Для цього необхідно встановити курсор маніпулятора «миша» в початкову точку вимірюваного інтервалу та натиснути ліву кнопку. Не відпускаючи натиснуту кнопку, перемістити курсор «миші» в кінцеву точку інтервалу. На екрані монітора з'явиться прямокутник з вершинами в вимірюваних точках, а в рядку стану - значення вимірюваних тимчасового і амплітудного інтервалів (рис.12).

Для отримання більш високої точності рекомендується перед вимірами встановити максимальне значення посилення - 40 мм / мВ.

Для отримання роздруківки ЕКГ необхідно:

1. Виставити необхідні параметри друку (меню «Налаштування» - «Параметри друку»).

2. Скористатися командами меню «Файл» - «Друк» або натиснути на кнопку меню стандартних інструментів.

9. Інструкція користувача периферійного пристрою каналу «Телекард»

Прилад призначений для передачі цифрового 12-канальної ЕКГ за стандартними і мобільних каналах зв'язку.

Для передачі ЕКГ необхідно:

1. Накласти одноразові електроди відповідно до «Інструкції по накладенню електродів».

2. Прийняти зручне положення лежачи або сидячи.

3. Натиснути кнопку «On». При цьому прилад видає одноразовий звуковий сигнал - писк, і спалахує світлодіод.

УВАГА: час утримання кнопки в натиснутому стані не повинно перевищувати однієї секунди, інакше прилад переходить в режим запису автоматичного тестового сигналу.

4. Протягом 22 секунд відбувається запис Вашої ЕКГ в пам'ять приладу. Про закінчення записи прилад повідомляє одноразовим тривалим звуковим сигналом. При цьому світлодіод продовжує горіти.

УВАГА: у разі недостатнього контакту електродів з поверхнею шкіри прилад, починаючи з 12-15 секунди записи, видає періодичні короткі звукові сигнали. Це означає, що електрокардіограма буде неякісною. Слід припинити запис, ретельно накласти електроди (див. «Інструкцію щодо накладення електродів») і повторити запис.

Зміна кольору палаючого світлодіода з зеленого на червоний і безперервна подача звукового сигналу повідомляють про розряд батарей. Вимкніть прилад, замініть батареї в батарейному відсіку. Полюси.

1. Не накладаючи електродів, натисніть і утримуйте кнопку «On» приблизно три секунди - до подачі другого звукового сигналу. При цьому світлодіод горить.

2. Далі дотримуйтесь пунктам 4-7 цієї Інструкції.
