Комбіновані газомазутові пальника

Одним з переваг комбінованих пальників є можливість легкого переходу з одного виду палива на інше. При цьому спалювання кожного з них має відбуватися в оптимальних умовах.

У такій пальнику канали підведення повітря виконуються загальними для обох видів палив, а розташування кожного виду горілчаного пристрою повинно забезпечити швидке і повне змішання палива з повітрям. Для ефективного змішування з паливом потік повітря в пальнику сильно турбулізуючими за допомогою повітряного регістра (повітро-направляючого пристрою), що забезпечує його інтенсивну закрутку.

Повітряні регістри виконують трьох видів: равликовий, аксіальний лопатковий і тангенціальний лопатковий (рисунок 2.13).

Малюнок 2.13 - Схеми повітряних регістрів:

а - равликовий; б - тангенціальний лопатковий; в - аксіальний лопатковий.

З урахуванням великих розрахункових обсягів повітря равликовий завихритель виходить досить громіздким. Його застосовують на пальниках щодо невеликої потужності. Аксіальний лопатковий апарат найбільш простий у виконанні і має найменше гідравлічний опір, але для пропуску всього потоку повітря потрібно канал більшого діаметра. Тангенціальний лопатковий регістр має кілька більший опір, але відрізняється можливістю регулювання розміру прохідного перетину при зміні навантажень шляхом переміщення уздовж осі пальника регулює диска (малюнок 2.14).

На потужних парових котлах встановлюють три основних типи газомазутних пальників і відрізняються способом введення газу в потік повітря і методом регулювання його витрати при змінних навантаженнях.

Природний газ з центрального кільцевого колектора видається двома рядами отворів різного діаметру. Повітря підводиться через тангенціальний лопатковий регістр. Регулювання його витрати забезпечується переміщається дисковим шибером. Таким чином, при зниженні навантаження котла зменшений витрата повітря зберігатиме інтенсивність крутки і хороші умови змішування з паливом. Мазут розпорошується в механічної форсунки, встановленої в центральному каналі пальника.

Тиск газу перед пальником 2,5 - 3,0 кПа. Швидкість повітря у вузькому перетині пальника 40 м / с. Займання палива - мазуту або газу - забезпечується електрозапальнимі пристроями.

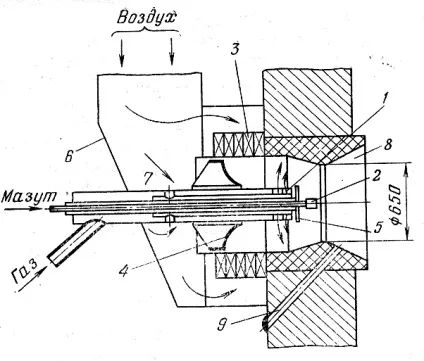

Малюнок 2.14 - газомазутних пальник ТКЗ коаксіального типу з центральною подачею газу:

1 - кільцевої газовий колектор; 2 - мазутна форсунка; 3 - тангенціальний лопатковий апарат; 4 - регулюючий повітряний шибер; 5 - фланець, що оберігає газовий наконечник від обгорання; 6 - повітряний короб; 7 - підведення повітря для охолодження наконечника і фланця; 8 - конічна амбразура; 9 - канал для запальника.

Газомазутних пальник ЦКБ (харківської філії) -ВТІ-ТКЗ для прямоточного котла блоку 300 МВт, що працює під наддувом (рисунок 2.15), має тангенціально-осьової підведення повітря через лопатковий апарат з поділом основного потоку повітря на два канали. Крім того, є ще третинний повітря, постійно надходить по центральному каналу для охолодження мазутної форсунки. При зниженні навантаження витрата повітря по периферійному кільцевому каналу зменшується регулюючим шибером. Подача мазуту здійснюється паро-механічної форсункою типу ТКЗ-4М продуктивністю 4,6 т / год при тиску мазуту 4,5 МПа і пара 0,2 МПа. Природний газ в основному вводиться в потік повітря з периферії великим числом труб Æ 32 мм і частково з отворів центрального коаксіального каналу.

На малюнку 2.16 показана газомазутних пальник однокорпусного прямоточного котла блоку 800 МВт продуктивністю 5,2 т / год мазуту.

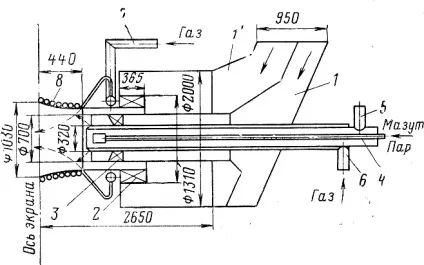

Малюнок 2.15 - газомазутних пальник ХФЦКБ-ВТІ-ТКЗ з периферійної і центральної подачею газу:

1, 1 '- центральний і периферійний короби повітря; 2 - тангенціальний лопатковий апарат; 3 - аксіальний лопатковий апарат; 4 - ствол паро-механічної форсунки; 5 - введення центрального потоку повітря; 6 - підведення газу в коаксіальний канал; 7 - периферійний підведення газу; 8 - розводка екранних труб навколо пальника.

Рівномірна роздача повітря по пальників забезпечується за рахунок великих розмірів повітряних коробів, загальних для всіх пальників однієї стіни топки. Кожен короб розділений по всій довжині на два відсіки для роздачі повітря у внутрішні і периферійні канали пальників. Окремо є короб для введення через пальник димових газів рециркуляції. Потоки повітря закручуються тангенціальним лопатковим апаратом, а гази вводяться в топку прямотоком і змішуються з розбіжним під кутом периферійним повітрям.

Природний газ вводиться по центральному коаксиальному каналу під кутом 45 о к осі потоку. Для компенсації різниці теплових розширень повітряного короба з вбудованими в нього пальниками і екранів топки встановлені лінзові компенсатори.

При переході на спалювання газу мазутна форсунка автоматично відключається і втягується в центральний стовбур. Одночасне спалювання двох видів палива призводить до погіршення вигорання одного з них (частіше мазуту), що пов'язано з різними умовами змішання і часом займання.

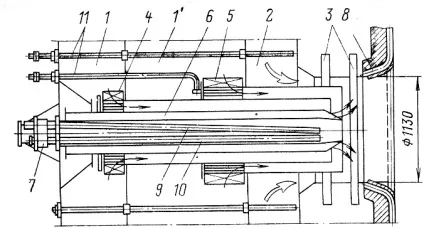

Малюнок 2.16 - газомазутних пальник парового котла ТГМП-204 продуктивністю 5,2 т / год мазуту або 5,54 тис.м 3 природного газу:

1, 1 '- центральний і периферійний канали гарячого повітря; 2 - канал подачі рециркулює газів; 3 - лінзовий компенсатор; 4,5 - тангенціальні лопатки, що закручують; 6 - центральний канал подачі природного газу; 7 - пневмозатвор, що перешкоджає вибивання топкових газів з пальника; 8 - розводка екранних труб навколо амбразури пальника; 9 - ствол для мазутної форсунки; 10 - газовий електрозапальник; 11 - імпульсні лінії для контролю за тиском повітря.
