Команди autocad зрушення, витягнути, перетин і дзеркало

Команда AutoCAD "Зрушення"

Команда AutoCAD «ЗСУВ» дозволяє створювати тривимірні поверхні або тіла за рахунок зсуву профілю уздовж траєкторії. Подовження форми профілю (об'єкта, який зсувається) уздовж зазначеної траєкторії дозволяє створювати 3d моделі AutoCAD різної форми і складності.

В AutoCAD ЗСУВ виконується наступним чином: 2D профіль переміщається по траєкторії і вирівнюється перпендикулярно до цієї кривої. Режим вирівнювання можна задати вручну. Якщо в якості профілю виступає розімкнутий об'єкт, то вийде поверхня, а якщо замкнутий - то твердотільна модель. При необхідності можна вибрати режим, при якому навіть замкнутий профіль буде утворювати об'єкт-поверхня (читати докладніше про типи об'єктів AutoCAD).

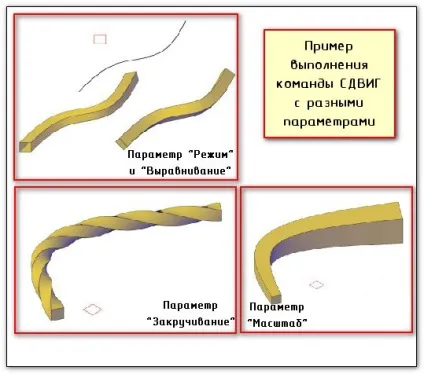

Ще одна цікава особливість команди ЗСУВ: уздовж зазначеної траєкторії можна зрушувати відразу кілька профілів різної форми.Чтоби відразу стало ясно, про що йде мова, подивимося на рис.

3д моделювання Автокад за допомогою команди «ЗСУВ»

Алгоритм виконання команди ЗСУВ:

1. Використовуючи 2D примітиви, накресліть траєкторію і профіль зсуву (див. Приклад).

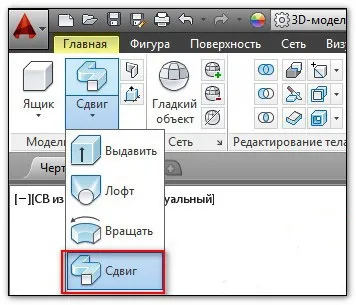

1. На вкладці «Головна» на панелі «Моделювання» вибираємо команду ЗСУВ.

1. Поетапно виконуємо запити командного рядка, вибираючи при необхідності потрібний параметр команди.Для отримання більш докладної інформації про дану команді і всіх її параметрах скористайтеся довідкою Autodesk (гаряча клавіша F1).

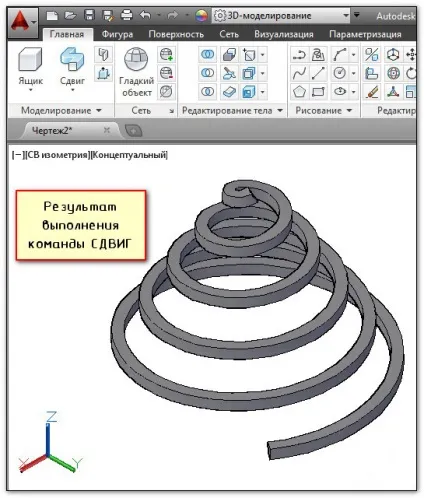

Результат може виглядати наступним чином:

Тепер Ви знаєте, як в Автокаде зробити 3д на основі плоских примітивів за допомогою команд видаючи, обертається, ЛОФТ і ЗСУВ. Наш самовчитель AutoCAD 3d і 2d постійно поповнюється новим корисним матеріалом. Ви побачите, що створення 3d моделей в AutoCAD - справа не химерне.

Команди AutoCAD 3d "Видавити" | "Витягнути"

Раніше ми вже познайомилися з чотирма командами, які дозволяють створювати 3d моделі Автокад з 2d. У 3d Автокад це:

До їх числа можна віднести ще одну команду - «Витягнути», яка, так чи інакше, схожа з інструментом «Витискування». Давайте розглянемо її особливості і дізнаємося, як за допомогою витягування створювати 3d креслення AutoCAD.

Створення 3D моделей в AutoCAD витягуванням / видавлюванням

Побудова 3d моделей в AutoCAD за допомогою видавлювання або витягування дозволяє отримати візуальне уявлення при завданні обсягу замкнутим об'єктів і площами. При цьому програма по-різному реагує на тип об'єкту / підоб'єкту, обраного для видавлювання або витягування. Якщо він замкнутий, то вийде 3d тіло, якщо немає - то поверхню.

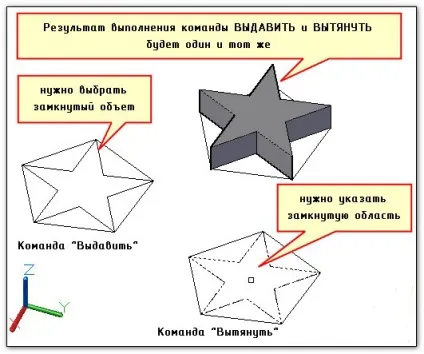

Різниця цих двох команд в наступному: команда «Видавити» надає обсяг замкнутим / відкритим об'єктам за допомогою вказівки даного об'єкта, в той час як команда «Витягнути» працює з обмеженими областями, і вам слід вказувати не сам об'єкт (наприклад, замкнуту криволинейную лінію) , а область, яку вона утворює. При цьому програма автоматично розпізнає області при наведенні на них курсора і, відповідно, підсвічує їх. Подивимося на приклад:

Але не варто думати, що ці дві команди повністю ідентичні.

Особливості команди «Витягнути»

Створення 3д моделі в Автокаде за допомогою витягування має цікаві особливості:

- замкнуті області можуть бути утворена різними окремими примітивами. Головна умова, щоб були точки перетину, що обмежують область. При цьому немає необхідності об'єднувати їх в єдиний цілісний об'єкт, як це вимагається у випадку з командою «Видавити».

- якщо виконати команду «Витягнути» і протягнути замкнуту область через твердотільний об'єкт, то автоматично утворюється отвір.

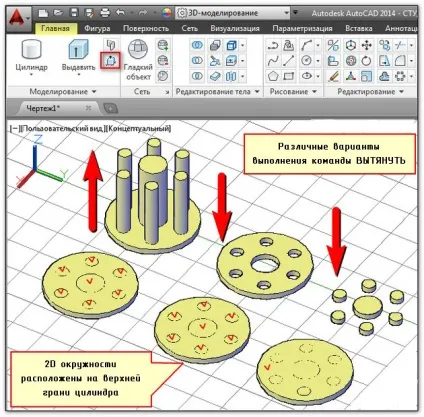

- можна витягати одночасно кілька областей (параметр «н» - кілька). Дані особливості продемонстровані на прикладі:

Програма AutoCAD 3D. її переваги

Команда AutoCAD «Перетин».

Логічні операції AutoCAD, такі як об'єднання, віднімання і перетин, дозволяють створювати складові об'єкти, які представляють собою нову, нестандартну форму 3d моделі в результаті злиття / віднімання кількох обсягів. У даній статті більш детально розглянемо створення 3д моделі в Автокаде за допомогою «Перетини».

Тривимірне моделювання в AutoCAD за допомогою перетину об'єктів

Команда «Перетин» знаходиться на вкладці «Головна» - панель «Редагування тіла». З її допомогою можна виконати побудову 3d моделей в AutoCAD за рахунок виокремлення обсягу, який є загальним для двох або більше пересічних об'єктів.

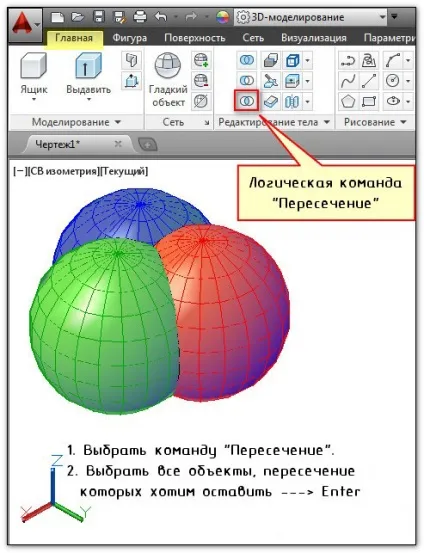

Даний самовчитель AutoCAD 3d вже містив кілька статей, в яких описувався алгоритм виконання логічних команд. Що стосується «Перетини», то послідовність дій така ж, як і у випадку з об'єднанням об'єктів: потрібно виділити всі об'єкти, перетин яких хочемо залишити, а потім натиснути Enter (див. Рис.).

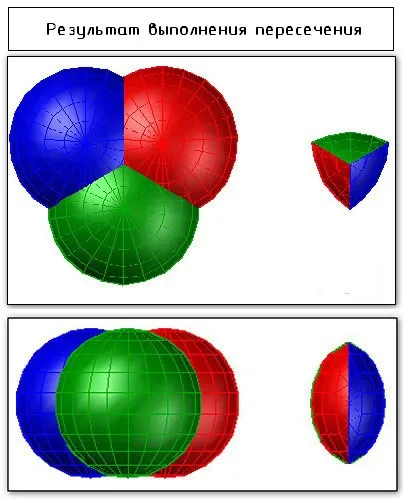

Результат цієї операції представлений на рис. нижче:

Таким чином, 3d моделі AutoCAD за допомогою перетину суміжних об'єктів отримувати легко, якщо слідувати алгоритму виконання команди. На завершення теми про логічних командах, можу відзначити, що операція «Перетин» не користується такою популярністю, як дві інші команди, хоча деколи буває дуже корисна.

Команда AutoCAD «Дзеркало»

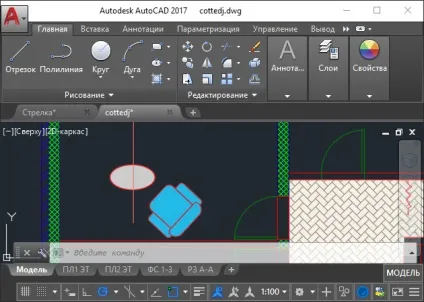

Команда «Дзеркало» в AutoCAD здійснює дзеркальне відображення об'єктів щодо осі симетрії. На практиці - дуже зручний і часто використовуваний інструмент.

Розглянемо принцип роботи команди і дізнаємося, як отзеркалить в Автокаде елементи креслення:

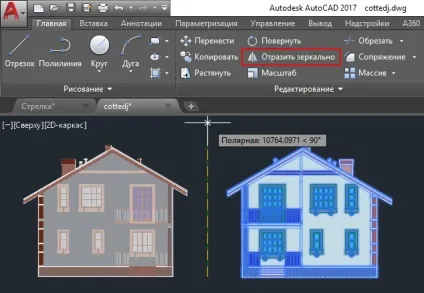

1. У вкладці «Редагування» виберіть інструмент «Дзеркальне відображення» або в командному рядку пропишіть «ДЗЕРКАЛО».

2. Виберіть об'єкти, які потрібно віддзеркалити. Натисніть Enter для завершення вибору об'єктів.

3. Вкажіть вісь симетрії. Для цього графічно виберіть дві точки в просторі креслення.

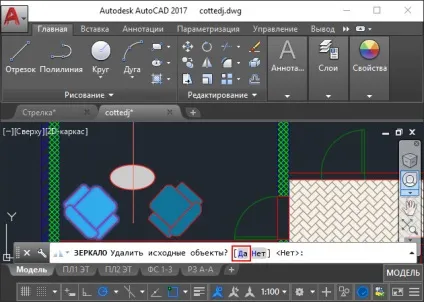

4. Визначтеся, чи потрібні вам вихідні об'єкти або їх можна видалити. [Так / Ні] (Так): - видалити / (Ні) залишити вихідні об'єкти.

Як ви могли замінити, дзеркальне відображення в Автокаде виконати досить просто. Але, трохи інакше йдуть справи, якщо потрібно віддзеркалити об'єкти, об'єднані в блок. Тут можуть виникнути проблеми, вирішення яких детально розглянуто в інших уроках.
