Команди autocad обертати, видавити, лофт

Команда AutoCAD "Вирощують"

Команди AutoCAD: Вирощують, Видавити, Лофт. Розглянемо їх.
Розглянемо 3d моделювання в Автокаде, в основі якого лежать двомірні примітиви. В AutoCAD 3d моделі можна створювати двома різними способами. Один з яких - створити плоский об'єкт, а потім, використовуючи відповідні команди, надати йому обсяг. Інструмент «Видавити» ми вже розглянули, тепер давайте приділимо увагу команді «Вирощують».

3d моделювання в Автокаде. Інструмент «Вирощують»

Побудова 3d моделей в AutoCAD за допомогою інструменту «Вирощують» дозволяє створювати тіла обертання, в основі яких лежить криволинейная лінія. Суть даного принципу - проста. Створення 3д моделі в Автокаде зводиться до побудови лінії потрібної форми, а також вказівкою осі обертання. Як правило, для створення осі обертання використовується відрізок, а ось лінію можна створити за допомогою сплайна або полілінії.

ПРИМІТКА:

Якщо в якості профілю ви використовуєте 3D полілінію або 3D сплайн, то переконаєтеся, щоб об'єкт був накреслений в одній площині. В іншому випадку команда «Вирощують» не виконається.

Отже, ближче до суті. Розглянемо приклад. Створимо профіль довільної форми використовуючи сплайн. Для осі обертання створимо відрізок.

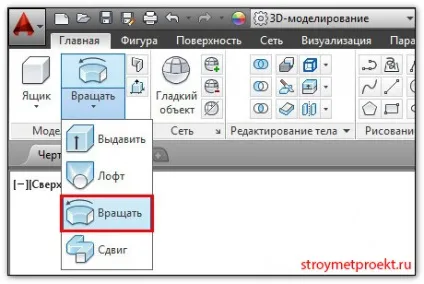

Виберемо команду «Вирощують» на вкладці «Головна» - панель «Моделювання».

Далі Новомосковськ запити командного рядка і покроково виконуємо інструкції:

1. Вибрати дані для обертання (наш профіль);
2. Вказати вісь обертання (вибираємо по черзі точки відрізка);
3. Задати кут обертання (за замовчуванням 3600).

ПРИМІТКА:

Якщо профіль буде замкнутий, то в результаті виконання команди «Вирощують» вийде твердотільний об'єкт, а якщо в якості профілю буде виступати не замкнута криволинейная лінія, то вийти об'єкт-поверхня (див. Рис).

Подвеем підсумки. Програма AutoCAD 3d володіє потужним функціоналом для створення тривимірних проектів. Один і той же об'єкт можна створити різними способами. Для раціонального використання даного продукту необхідно знати можливості того чи іншого інструменту. Тому на питання «як в Автокаде зробити 3д» однозначно відповісти не можна. Намагайтеся вивчити якомога більше команд, а наші уроки Вам в цьому неодмінно допоможуть. Творчих успіхів!

Команда AutoCAD "Видавити"

Створення 3d моделей в AutoCAD дозволяє вирішити ряд проблем. Так, будь-яку модель в AutoCAD з 3d в 2d можна перевести в лічені секунди і, тим самим, отримати пов'язані плоскі проекції певної складності. Але, і 3д моделі Автокад можна створювати з двомірних примітивів. Давайте розглянемо цю концепцію докладніше.

Як в Автокаде зробити 3D

В даному уроці зосередимося на побудові твердотільних об'єктів. Як уже згадувалося є кілька підходів створення 3D моделі Автокад:

1-й підхід - створення об'єктів з примітивів.

2-й підхід - створення 3D об'єктів з плоских примітивів за допомогою інструментів «Видавити», «Лофт», «Вирощують» і «Зрушення» (перетворювати з 2d в 3d Автокад).

Дані інструменти дуже потужні і дозволяють створювати універсальні об'єкти практично будь-якої геометрії. Тому давайте розглянемо, як в AutoCAD 3d моделі створювати за допомогою перерахованих інструментів.

Створення 3d моделей в AutoCAD. Інструмент «Видавити»

Принцип роботи даного інструменту дуже простий: досить накреслити плоский примітив і потім поставити йому параметр «Висота».

Отже, розглянемо на конкретному прикладі. Використовуючи стандартні 2D примітиви, створимо профіль довільної форми (у нашому прикладі візьмемо коло).

ПРИМІТКА:

Обов'язково умова, щоб команда «Видавити» виконалася коректно і в результаті вийшов твердотільний об'єкт, крива повинна бути замкнута! З такими примітивами як «Круг», «Прямокутник» або замкнута «Полилиния» у вас не виникне проблем. А ось якщо плоский об'єкт складається з окремих відрізків, навіть якщо вони представляють собою замкнутий об'єкт, то необхідно виконати додаткове їх злиття, використовуючи команду «Область», «Контур» або «З'єднати». В іншому випадку, програма AutoCAD 3d створить об'єкт-поверхню. А так як мова йде про твердотільних тілах нам даний варіант не підходить.

Далі вибираємо команду «Видавити» на вкладці «Головна», панель «Моделювання».

Ну, а далі, як завжди, Новомосковськ і покроково виконуємо запити командного рядка:

1. Вибрати об'єкт для видавлювання (наш замкнутий 2D профіль).

2. Вибрати один з режимів (за замовчуванням необхідно задати висоту).

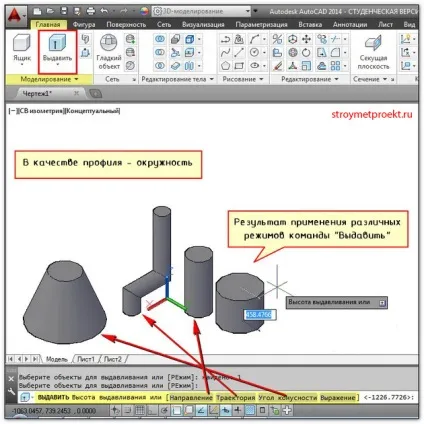

Результат застосування різних режимів команди «Видавити» продемонстрований на рис.

Як бачите, нічого складного в цьому підході немає. Безперечна перевага команди - форма профілю може бути будь-якої складності.

Наостанок хочу зазначити, що даний самовчитель AutoCAD 3d постійно поповнюється новим корисним матеріалом.

Команда AutoCAD Лофт

Програма Автокад 3d має на увазі знання і застосування на практиці набору стандартних команд. Знаючи можливості того чи іншого інструменту, Ви швидко зможете впорається з поставленим перед вами завданням. Раніше ми ознайомилися з командою «Видавити» і «Вирощують». Давайте розглянемо ще один цікавий інструмент AutoCAD (2d -> 3d), який дозволяє створювати об'ємні об'єкти з плоских примітивів.

Команда носить нестандартну назву «Лофт». Причому її можна зустріти в AutoCAD, 3d Max і ін. Графічних програмах. Що ж, давайте більш детально розберемо цей загадковий інструмент.

3d моделі AutoCAD за допомогою Лофтінга

За допомогою команди Лофт можна створювати твердотільні об'єкти мул і поверхні за рахунок злиття двох або більше профілів поперечних перерізів. Щоб відразу стало зрозуміло, про що йде мова, подивимося на картинку.

Форма одержуваного 3D об'єкта безпосередньо залежить від профілів поперечного перерізу і їх розташування в просторі. Як профілю може виступати разомкнутая або замкнута крива. У першому випадку результатом виконання команди Лофт буде поверхню. Якщо ж профілі будуть замкнуті, то - 3D тіло.

3д моделювання Автокад - параметри команди «Лофт»

Як і для будь-якої команди Автокад її параметри дуже важливі. Давайте розглянемо основні параметри команди Лофт:

1) Режим - параметр, що визначає який тип об'єкта буде після виконання команди: 3D тіло або поверхня.

ПРИМІТКА:

Якщо в якості профілів виступають замкнуті криві, то при виборі режиму «Поверхность» вийде 3d об'єкт-поверхню.

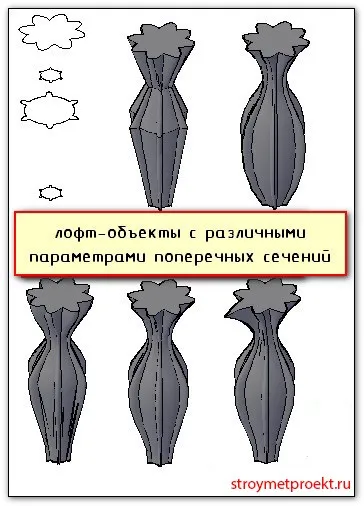

2) Профілі поперечних перерізів - форма нового 3d об'єкта буде формуватися в залежності від обраного варіанту:

Під час створення об'єкта за допомогою Лофт можна коригувати його форму, шляхом завдання режиму проходження профілю через зазначені поперечні перерізи, наприклад, кусочно-лінійчатий, гладкий і ін. До того ж коли об'єкт створений, цей параметр можна змінювати у вікні «Властивості» (Ctrl +1).

3) Траєкторія. Якщо задати додаткову траєкторію, то у вас з'явиться можливість управляти формою створюваного об'єкта.

РАДА: Намагайтеся створювати криволинейную траєкторію, яка буде починатися на площині першого профілю, а закінчуватися - на площині останнього.

4) Напрямні. Ставлячи криві-напрямні, які узгоджуються з точками на відповідних поперечних перетинах, можливо уникнути таких небажаних наслідків, як складки в створеному 3D об'єкті.

ПРИМІТКА:

До тих, що направляють є строгі правила:

- вони повинні перетинати всі поперечні перерізи з яких складається об'єкт;

- починатися на першому поперечному перерізі;

- закінчуватися на останньому поперечному перерізі.

Приклад созданія3d моделі AutoCADс допомогою Лофтінга

Алгоритм створення об'єкта за допомогою лофтінга дуже простий:

1) Створити профілі поперечних перерізів необхідної форми (повинно бути, як мінімум, два профілі)

ПРИМІТКА:

Профілі поперечних перерізів повинні бути цільними об'єктами, тобто якщо профіль складається з кривої лінії, яка представляє собою сукупність відрізків, то їх необхідно з'єднати в цільну криву. Можна використовувати такі команди, як «З'єднати», «Область», «Контур».

2) Розмістити їх в тривимірному просторі.

ПРИМІТКА:

Якщо профілі будуть лежати в одній площині, то команда не виконається.

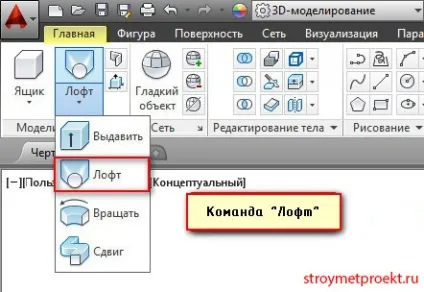

3) Викликати команду (Вкладка «Головна», панель «Моделювання»)

4) Вказати черзі профілі.

5) При необхідності, вибрати потрібний режим.

Результат може виглядати наступним чином:

Як швидко навчиться працювати в програмі Автокад 3D

Ну, а найбільший секрет в ефективному освоєнні AutoCAD (3d моделювання) - це відпрацювання пройденого матеріалу на практиці! Тому, моя вам порада: вивчили по AutoCAD 3d уроки, ознайомилися з новою командою - запустіть програму і відпрацюйте це все. Тільки так можна швидко і якісно навчитися створювати 3d креслення AutoCAD. Я сам через це пройшов, і Вам раджу!
