Команди autocad 3d - видавити, витягнути
Раніше ми вже познайомилися з чотирма командами, які дозволяють створювати 3d моделі Автокад з 2d. У 3d Автокад це:
До їх числа можна віднести ще одну команду - «Витягнути», яка, так чи інакше, схожа з інструментом «Витискування». Давайте розглянемо її особливості і дізнаємося, як за допомогою витягування створювати 3d креслення AutoCAD.
Створення 3d моделей в AutoCAD витягуванням / видавлюванням
Побудова 3d моделей в AutoCAD за допомогою видавлювання або витягування дозволяє отримати візуальне уявлення при завданні обсягу замкнутим об'єктів і площами. При цьому програма по-різному реагує на тип об'єкту / підоб'єкту, обраного для видавлювання або витягування. Якщо він замкнутий, то вийде 3d тіло, якщо немає - то поверхню.

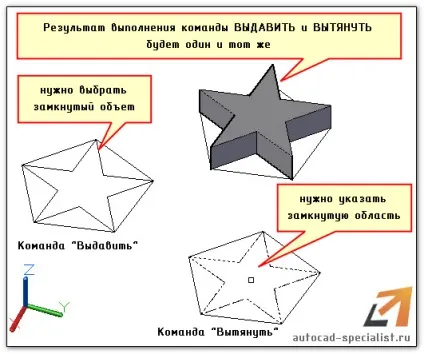

Різниця цих двох команд в наступному: команда «Видавити» надає обсяг замкнутим / відкритим об'єктам за допомогою вказівки даного об'єкта, в той час як команда «Витягнути» працює з обмеженими областями, і вам слід вказувати не сам об'єкт (наприклад, замкнуту криволинейную лінію) , а область, яку вона утворює. При цьому програма автоматично розпізнає області при наведенні на них курсора і, відповідно, підсвічує їх. Подивимося на приклад:
Але не варто думати, що ці дві команди повністю ідентичні.
Особливості команди «Витягнути»
Створення 3д моделі в Автокаде за допомогою витягування має цікаві особливості:
- замкнуті області можуть бути утворена різними окремими примітивами. Головна умова, щоб були точки перетину, що обмежують область. При цьому немає необхідності об'єднувати їх в єдиний цілісний об'єкт, як це вимагається у випадку з командою «Видавити».
- якщо виконати команду «Витягнути» і протягнути замкнуту область через твердотільний об'єкт, то автоматично утворюється отвір.

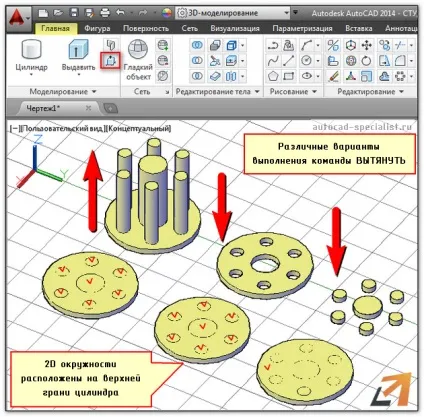

- можна витягати одночасно кілька областей (параметр «н» - кілька). Дані особливості продемонстровані на прикладі:
