Стартер автомобіля DAEWOO NEXIA є четирехполюсний четирехщеточний електродвигун постійного струму зі збудженням від постійних магнітів, поєднаний з планетарним редуктором і електромагнітним двохобмотувальні тяговим реле.
ПРИМІТКА:
Частина автомобілів DAEWOO NEXIA ранніх випусків комплектували стартером без планетарного редуктора.

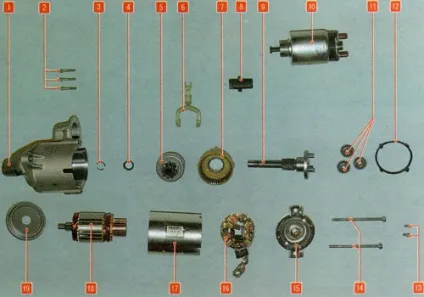

Мал. Деталі стартера автомобіля DAEWOO NEXIA: 1 кришка з боку приводу; 2 гвинти кріплення тягового реле до кришки з боку приводу; 3 стопорне кільце муфти приводу; 4 завзяте кільце муфти приводу; 5 муфта приводу; 6 важіль приводу; 7- коронна шестерня; 8- опора важеля приводу; 9-вал приводу; 10 тягове реле; 11- сателіти; 12- кільце ущільнювача планетарного редуктора; 13- болти кріплення кришки з боку колектора; 14- стяжні болти; 15- кришка з боку колектора; 16- щітковий вузол; 17- статор; 18- ротор; 19- кришка планетарного редуктора.

Кришки 1 і 15 (див. Рис.) І корпус статора 17 стягнуті двома болтами 14. В корпусі статора закріплені постійні магніти. Обертання від ротора 18 електродвигуна передається валу 9 приводу через планетарний редуктор, що складається з коронної шестерні 7, водила, виготовленого за одне ціле з валом 9 приводу, і трьох сателітів 11. На валу приводу встановлена ​​роликова муфта 5 вільного ходу.
Вали приводу і ротор обертаються в двох металокерамічних втулках підшипників, запресованих в кришки 1 і 15.
На кришці 1 закріплено тягове реле 10, якір якого через важіль 6 переміщує муфту 5 приводу. При повороті ключа у вимикачі (замку) запалювання в положення "III" напруга від акумуляторної батареї подається на втягує і утримує обмотки тягового реле 10, якір якого переміщує важіль 6 приводу, і шестерня муфти 5 приводу стартера входить в зачеплення із зубчастим вінцем маховика двигуна. Одночасно якір тягового реле замикає силові контакти (в цей момент втягує обмотка вимикається) і на електродвигун стартера подається напруга від акумуляторної батареї. Ротор 18 стартера через планетарний редуктор провертає колінчастий вал двигуна. Після пуску двигуна, коли частота обертання шестерні перевищує частоту обертання валу стартера, муфта вільного ходу розблокується і пробуксовує, тим самим оберігаючи стартер від високої частоти обертання і пошкоджень.
Режим роботи стартера короткочасний (до 10 с). при мінусовій температурі допускається тривалість роботи стартера до 15 с.
Стартер харчується від акумуляторної батареї ємністю 55 Ач. Стартер відноситься до відновлюваних, які обслуговує виробам.

Зняття і установка (заміна) стартера автомобіля DAEWOO NEXIA
Стартер встановлений на картері зчеплення автомобіля DAEWOO NEXIA з заднього боку силового агрегату.
Вам будуть потрібні: ключі "на 10", "на 13".
1. Відключіть провід від клеми "мінус" акумуляторної батареї.
2. Зніміть лівий бризговики і захист картера двигуна.

3. Відверніть гайку кріплення силового проводу.

4. Зніміть провід з контактного болта тягового реле.

5. Відверніть гайку кріплення керуючого дроти.

6. Відключіть провід від тягового реле.

7. Виверніть два болти кріплення (другий болт розташований з протилежного боку корпусу стартера і на ньому додаткової гайкою закріплений провід "маси").

8. Зніміть стартер.
9. Встановіть стартер і все зняті деталі в порядку, зворотному зняттю.
