Кольорове маркування шин і проводів і її призначення

У наш час монтаж електропроводки проводиться проводами з різним кольором ізоляції. І справа тут не в якихось модних тенденціях або красі самого виробу, а в безпеку та зручність експлуатації даної електропроводки.

Адже кольорова ізоляція може виконувати дві функції одночасно - захист від удару електричним струмом або захист від короткого замикання шляхом накладення на провідник ізоляційного матеріалу, і за допомогою кольору цього самого ізоляційного матеріалу допомагає електрику визначити призначення даного провідника.

Для уникнення плутанини все колірні забарвлення були зведені до єдиного стандарту, описаного в ПУЕ.

Кольорове маркування може бути виконана як по всій довжині провідника, так і в точках з'єднання провідників або на їх кінцях. Для цього можуть застосовувати кольорову ізоляційну стрічку або термоусадочні трубки (кембрики).

У даній статті ми розглянемо кольорове маркування в однофазних і трифазних ланцюгах, а також в ланцюгах постійного струму.

Кольори проводів в однофазної мережі

Різні кольори ізоляції проводів стають найбільш актуальні коли монтаж електричної проводки проводить одна людина, а ремонт і обслуговування проводить інший. Основним завданням кольорового маркування є легкість і швидкість у визначенні призначення якогось з проводів.

Кольори фазних проводів

Згідно ПУЕ фазні дроти в однофазної електричної мережі можуть мати наступний колір ізоляції - чорний, червоний, коричневий, сірий, фіолетовий, рожевий, помаранчевий, білий, бірюзовий. Така кольорова маркування досить зручна - побачивши провід з таким кольором ізоляції стає зрозуміло, що перед вами фаза (але все одно краще перевірити ще раз, так як на практиці бувають випадки, коли маркування не дотримується).

Нульовий робочий провідник або нейтраль

Нейтраль або нульовий робочий провідник (N) прийнято виконувати проводом з блакитним кольором ізоляції.

Нульовий захисний провідник і нульовий суміщений провідник

Нульовий захисний провідник (PE) має жовто-зелений колір ізоляції. Поєднаний же нульовий і робочий провідник (PEN) має блакитне забарвлення з жовто-зеленими мітками на кінці або навпаки - жовто-зелене забарвлення з блакитними мітками на кінці.

Якщо у вас немає дроти відповідного за кольором, то монтаж можна виконати проводом будь-якого кольору (крім має забарвлення захисного PE провідника) позначивши кінці даного проводу кольоровий ізоляційною стрічкою або термоусадочної трубкою, які мають колір, що позначає призначення провідника. Також можна помітити кінці провідника потрібним кольором і в разі, коли монтаж вже виконано провідником іншого кольору.

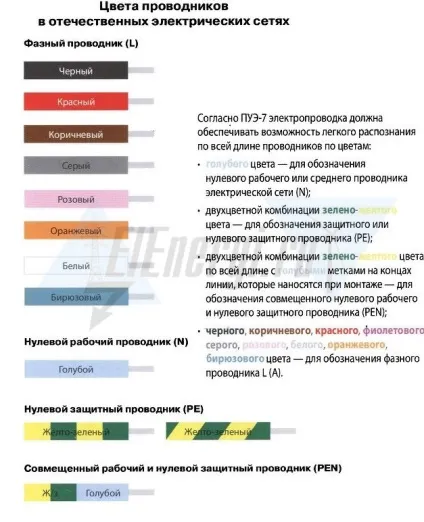

Нижче показані кольору, якими позначають фазні, нульові, захисні і суміщені провідники:

Кольорове маркування шин і проводів і її призначення

Кольори проводів і шин в мережі змінного струму при трифазному підключенні

Для дотримання правильного чергування фаз при підключенні трифазних споживачів електричної енергії теж застосовують кольорове маркування шин і кабелів. Це значно полегшує життя монтажникам і ремонтникам, так як за кольором кабелю або шини можна визначити фазу, яка підключена або буде підключена до цього кабелю або шині. На відміну від однофазних споживачів, де фазний провід може бути виконаний кабелями з різними кольорами ізоляції (перелік вище), для трифазних споживачів кольору, якими можуть позначати фази строго регламентовані ПУЕ.

При трифазному підключенні фаза А повинна позначаться жовтим кольором, фаза В - зеленим, фаза С - червоним. Нульовий робочий, захисний і суміщений провідники мають такий же забарвлення, як і при однофазному підключенні.

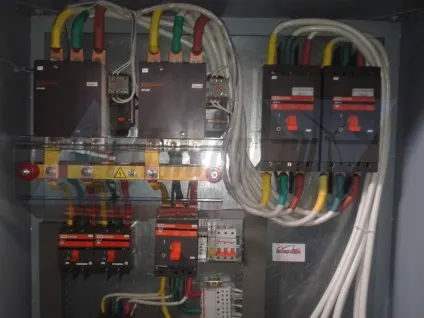

Припустимо виконання колірних позначень кабелів і шин не по всій їх довжині, а тільки в місцях приєднання кабелів або шин, як це показано на малюнку вище.

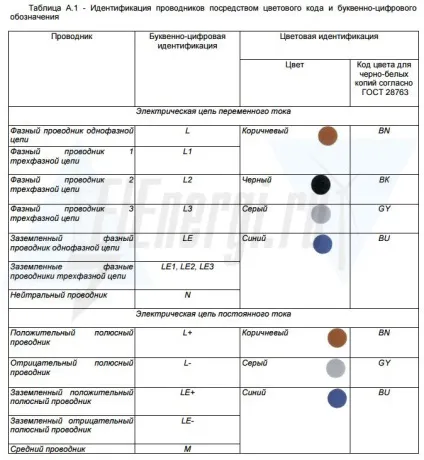

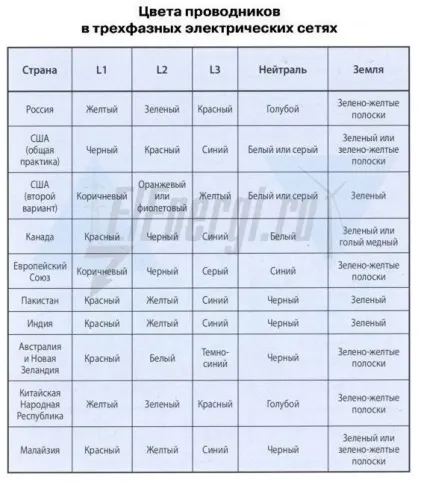

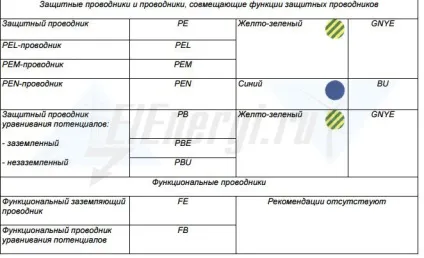

Також колірні коди можуть відповідати міжнародному стандарту IEC 60446 або ж можуть застосовувати кодування прийняту всередині країни відповідними регламентуючими документами. Наприклад, в США і Канаді для заземлених і незаземленій систем використовують різні колірні коди. Нижче наведена таблиця, в якій показані для порівняння колірні кодування кабелів і шин різних країн:

Кольори проводів і шин в ланцюгах постійного струму

У ланцюгах постійного струму зазвичай використовується тільки дві шини, а саме плюс і мінус. Але іноді ланцюга постійного струму бувають із середнім провідником. Згідно ПУЕ шини й проведення підлягають наступній маркування в ланцюгах постійного струму: позитивна шина (+) - червона, негативна (-) - синя, нульова робоча М (при її наявності) - блакитна.
