Колодязь на дачі своїми руками

Варіантів було не багато, але заводські бетонні кільця відразу відпали, тому що коштують вони не дешево. Спочатку думав обкладати стінки колодами, але немає нормального матеріалу, всі дерева в найближчих лісопосадках криві, і один тонкий молодняк в поєднанні з великими старими деревами. Загалом бревнишек діаметром близько 15см там багато не Напиляєте.

Тоді я вирішив стінки зробити просто з дощок, думав купити куб дюймовку і з неї робити короб. Ідея, звичайно, не довговічна, адже дошки в вогкості швидко згниють, але думав років на десять вистачить, а там подивимося.

Але все таки вирішив робити ґрунтовно. Так як планую будувати будинок на дачі, то я завіз пісок і щебінь для заливки бетонних стін. А для опалубки купив ламіновану фанеру. Але від заливки бетонних стін я відмовився, вирішив будинок буде каркасно-щитової. А частина завезеного піску і щебеню було вирішено використовувати для заливки стінок колодязя. З ламінованої фанери зробив опалубку розмірами: зовнішній 120см * 81см, внутрішній 91см * 66см, висота 60см, а товщина бетонних стін вийшло 8см. Зробив якомога менше, але щоб самому там поміститься під час риття, я не великий і мені нормально, зате грунту менше рити.

Після підготовки в загальному почав. Спочатку вилив колону з триметрової глибини до верху, вийшло 5 опалубок і лив 5 днів не поспішаючи, працював години по півтора всього.

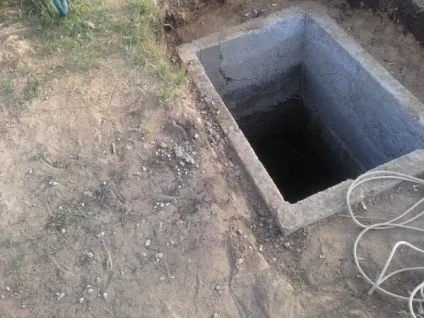

Фото початку заливки колодязя, перша залита опалубка, все досить легко. Опалубка за допомогою шуруповерта і заздалегідь прикручених кріплень збирається за пару хвилин, а далі заважаємо бетон і в відрах опускаємо вниз на мотузці і заливаємо. Три замісу по 8 відер готового бетону і опалубка залита.

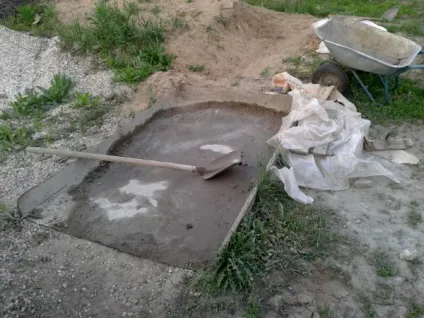

Заважаю бетон природно вручну, три замісу, на заміс йде 1 відро цементу, 3 відра піску, і 6 відер щебеню. Загалом на кожен 60см стінок йде майже мішок цементу, там залишається піввідра всього. Під час заливки по периметру в бетон заливаю арматуру 10мм товщиною, це для надійності, стінки то всього 8 см завтовшки, хоча дуже міцні і потім я перестав класти арматуру переконавшись в міцності бетону. Нижче фотка місця де я заважаю бетон!

Далі, при заливці наступної опалубки, щоб короб з фанери тримався на бетоні, я по кутах ложу шматки арматури, а в одному з кутів довгий пруток арматури, це як сходинка сходів, потім по цій арматурі як по сходах буду спускатися в колодязь. Нижче на фото видно як лежить арматура. Не дивлячись на те що утворюється щілина при установці опалубки, при заливці через неї нічого не випливає, лише трохи рідини, і то коли стукаю по опалубці щоб про-вібрувати бетон. Після заливки кожного відра бетону потрібно трохи постукати по опалубці щоб бетон осел і ущільнився.

Таким ось способом долив колодязь до верху, з триметрової глибини вийшло 5 опалубок.

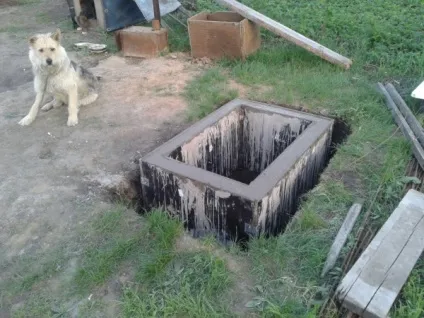

Далі вже часу стало йти часу набагато більше. Тепер опускаю три відра і спускаюся в колодязь. Копаю грунт, насипаю руками в відра, а потім ловлю відра мотузкою (гачком) і витягую на верх, грунт поки засинаю уздовж зовнішніх стінок колодязя. У підсумку вийшло ось так.

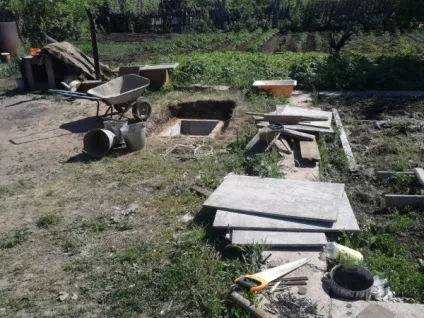

Так виглядає вся моя колодязна будівництво. Нижче на фото видно праворуч лежать чотири листи внутрішньої опалубки, далі ще чотири листи зовнішньої, завалені трохи мотлохом, які тепер не потрібні. Так само тачанка, за допомогою якої грунт на вулицю виводжу. Відра й мотузка. Зараз глибина колодязя 6,7метра.

Спочатку я думав що бетонний короб буде сам опускатися, а я буду внизу тільки викопувати грунт і підкопувати під короб. Але короб не захотів опускатися, це швидше за все через свіжого грунту, засипаного навколо короба. Я думав буду заливати зверху і все це справа буде опускатися, воно б так і було якби я відразу став рити з початку, але як вийшло так і вийшло.

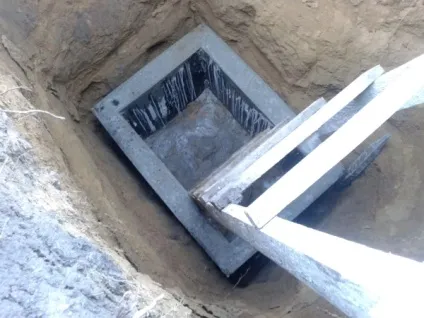

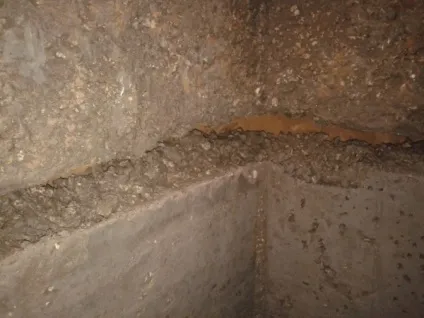

Далі довелося ставити опалубку зсередини, тільки внутрішню частину, вибирати грунт з урахуванням заливки бетону. Рити 60см + 10см. 10см на щілину, в яку заливаю бетон. Нижче на фото видно ця щілина, і так кожну опалубку. Щоб заливати бетон зробив підставку дощечку, яку ставлю на борт опалубки і заливаю бетон.

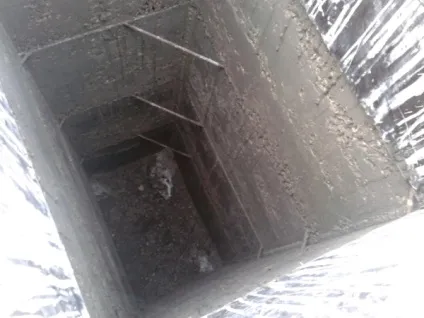

Вид з колодязя, глибина вже здається великою, хоча на момент зйомки глибина 6,7 метра. З боку видно світиться невелика світлодіодна лампочка. На фото не яскраво зовсім, але висвітлює пристойно, а без світла повний морок і нічого шляхом не видно. Сходи з арматури, тепер в вставляю арматуру під сходинки в кожну опалубку, кінці арматури загинаю щоб вони входили в бетон.

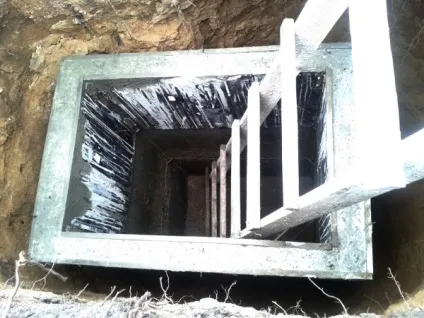

А це вже з верху вниз, через яскравого сонця фото не дуже, але начебто видно.

Ось так потихеньку риється колодязь. Кожні два дні роблю по 70 см глибини, день рою грунт, а на наступний день заливаю опалубку. На риття йде майже весь день, 7-8часов, а на заливку всього пару годин, і все це не поспішаючи, з довгими перекурами і іншими відверненнями. Якщо реально працювати, то можна рази в два швидше робити. Це попередній фото звіт, сподіваюся що все таки я дороюсь до води, до якої рити ще метра чотири. Загалом як сказали вода приблизно на 10-ти метрах, будемо сподіватися що так воно і є, але поки риється одна глина, ні натяку на пісок немає.

Так ось з глибини 7,5 метрів пішов чистий дрібний пісок, рити пісок набагато легше ніж глину і процес пішов веселіше, правда глибина ставала все більше і більше. У підсумку на глибині 10,2 метра нарешті пішла вода.

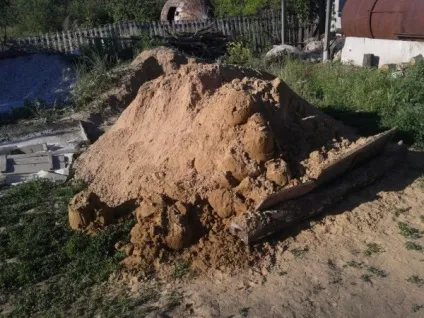

Ось така купа піску утворилася у дворі поки рив з глибини 7,5 до 10,2 метра.

Далі почалися проблеми, останній короб бетону всередині так нормально залити не вийшло, бетон не встиг зміцніти і в підсумку потріскався так як короб став опускатися в пісок і підмиватися водою. Довелося з дощок робити зміцнення. Далі знову почав виймати пісок, але короб дуже повільно сідав, а пісок став підмиватися зі стінок і сповзати під короб. Почався кругообіг піску, навколо короба утворилися порожнечі, які я засинав тим піском що виймав зсередини. Так осадив короб в пісок на 40см за все. Нижче фотка що там всередині.

Заглиблюватися далі не виходило, натомість вийнятого зсередини піску приходив разом з водою пісок з боків і довелося засипати провали. Тоді я зробив короб з фанери меншого діаметру, розмірами 60см на 50 см і заввишки 120см. На коробі бензопилою зробив безліч надрізів щоб через них потім проникала вода. Короб обернув пароізоляційній білою тканиною, її ще для парників застосовують, і закріпив її саморезмі. Вийшов короб з фільтром щоб швидко набиралася вода і не проникав пісок.
Цей короб увігнав на глибину 1м виймаючи пісок зсередини, вийшло непогано, шкода глибина невелика, але хоч така. Фотки процесу виготовлення короба не робив. Зверху з бетону вилив ще три ряди і вийшов такий ось будиночок для колодязя, всередині зробив барабан для підйому води. Також опустив насос і воду так само качаю насосом. Вода трохи каламутна, але думаю з часом прочистити.

Фото шахти колодязя, видно погано але зрозуміло я думаю що там.

Барабан для підйому води.

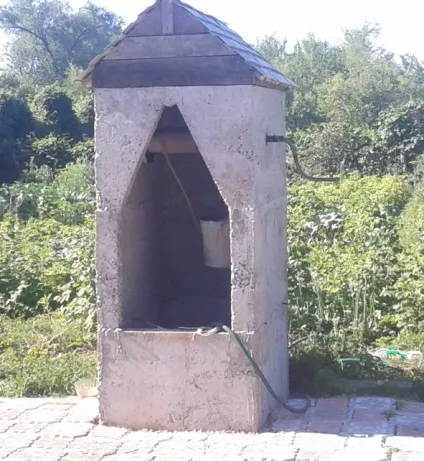

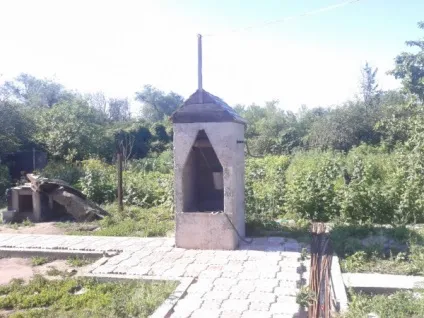

У підсумку ось що вийшло.

Ну що ж, тепер на дачі є своя вода, можна піднімати відрами або на полив включати насос. Всі роботи на створення цього колодязя глибиною 11 метрів зайняли десь місяць. Витрачено на нього 14 мішків цементу, і багато щебеню, близько 320 відер, плюс 60 відер піску, і ще використовувалася арматура діаметром 1см. Ну ось мабуть і все, початок будівництва цього колодязя починаючи з першої опалубки можете подивитися перейшовши за посиланням на початку статті, або перейти в розділ сайту «Мій невеликий досвід».
