Коли стукає підвісний підшипник схема, симптоми несправності, ознаки зносу, розбирання і ремонт

Підвісний підшипник карданної передачі витримує високі навантаження, які підсилює поганий стан доріг. З огляду на це, щоб деталь могла забезпечувати до опори надійне рухоме кріплення, за нею потрібно ретельно стежити і ремонтувати, як тільки будуть виявлені ознаки поломки.

Підвісний підшипник: симптоми несправності

Підвісний підшипник є опорою карданного валу і його справність - необхідна умова для нормальної роботи ходової частини машини. Неусунуті своєчасно неполадки приведуть до ще більших проблем.

Що може бути не так з даними механізмом? В першу чергу, як і всі деталі, з часом він зношується, страждає при цьому гумовий наповнювач, на якому утворюються тріщини, розриви. Коли гума розривається повністю, деталь розділяється надвоє - корпус з власне підшипником. Чим гірші дороги, по яким ви їздите, тим швидше це відбувається. Але так чи інакше цей процес займає не один рік.

Згадуючи симптоми підвісного підшипника,

також можна виділити наступні неполадки:

деталь повертається щодо вала або корпуса;
корозія;
серйозні механічні пошкодження;
відхилення від початкового положення біля посадочної поверхні.

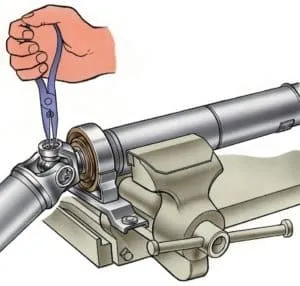

Якщо Ви прийшли на цю сторінку за запитом «підвісний підшипник: схема», то на зображенні праворуч Ви можете розглянути креслення цієї деталі в подробицях.

Розбирання підвісного підшипника і ремонт

Перш ніж приступити до власне ремонтним роботам, в автосервісі справлять детальну діагностику. Необхідно перевірити вузол, справність комплекту на опору. Якщо з ним є проблеми, з'являться люфт або підклинювання в шарнірах рівних кутових швидкостей, а також в хрестовині або зубчастих (шліцьових) з'єднаннях, в такому випадку, заміна запчастини буде марною, оскільки все це зруйнує її за кілька днів.

ДОВІДКА: Процес ремонту сильно залежить від того, проводиться він на вітчизняному автомобілі або ж іномарці, оскільки в другому випадку підшипник йде виключно з валом в зборі.

Коли діагностика підтверджує несправність підвісного підшипника, майстри проводять ремонт. Він передбачає такий алгоритм дій:

на вал наносять
мітки, щоб можна було провести зворотний збір правильно;
демонтують комплект під опору;
випрессовивают зношену деталь;
в комплекті перевіряють люфти;
за допомогою мікрометра перевіряють зношеність посадкового опорного місця;
механізм збирають у зворотній послідовності по мітках;
встановлюють пильовики, а також власне підшипник на вал;
проводять тестову перевірку.

Примітно, що нову запчастину перед установкою обов'язково розкривають, щоб перевірити на мастило. Якщо її недостатньо або вона відсутня зовсім, додають спецсостав для передач високих обертів.

Знос підвісного підшипника: ознаки

Зрозуміти, що підвісний підшипник карданної передачі не в порядку, можна, перш за все, уважно слухаючи свій автомобіль. Так, якщо деталь вийшла з ладу, під час їзди накатом (як правило, на швидкості від сорока кілометрів на годину) на слух сприймається гул, джерело якого важко визначити.

ВАЖЛИВО! Коли запчастина повністю справна, вона не видає ніяких звуків і обертається плавно, без подклиниванием або видимих зусиль.

Про несправності свідчить

такожвібрація, що супроводжує шум. Вібрація зазвичай поширюється на кузов цілком, може відчуватися навіть через сидіння.

Шум, що супроводжує роботу зношеної деталі, також часто визначають словами «стукає підвісний підшипник». Не настільки важливо, як називати виникають звуки, як сама необхідність помітити їх вчасно.

При перевірці запчастина не повинна мати люфту, навіть найменшого. Його наявність говорить про поломку.

Чому виникають поломки

Якщо знати, що скорочує термін, який здатна прослужити запчастина, можна максимально відстрочити поломку.

Основні причини

Деталь може вийти з ладу через таку банальності, як недостатня кількість мастила. На неї негативно впливає мінусова зимова температура, а крім того, кардан зазвичай розташований над вихлопною системою, при роботі двигуна вона гріється і тим самим повільно висушує мастило. Небезпечні потрапили в мастило металева стружка, пісок або окалини.

УВАГА! Недостатня кількість мастила і її забрудненість погіршують роботу механізму і призводять до поломок, тому необхідно вчасно її додавати і стежити за чистотою.

До корозії призводять два

основні чинники:

потрапили всередину вода, бруд або інші речовини, які призводять до корозії;
некоректна посадка, похибки форми місць посадки приводять до Феттінг-корозії, тобто контактним руйнування.

Відхиляється від посадкової поверхні деталь тоді, коли підстава, на якому вона встановлена, неплоскому.

Також не проходять безслідно неправильне поводження, непропорційно розділена навантаження і перевищена кромочная навантаження. Виникнуть проблеми і в разі, якщо матеріали, використані для виготовлення вала і підшипників, що не поєднуються.

додаткові фактори

Несприятливо вплине на запчастину не лише брак мастила, але також, що природно, її погана якість і навіть зміна сорту, плюс зміни в умовах роботи мастильної системи.

Дадуть знати про себе і збільшилися частота обертання з навантаженнями, перегріви і інші погіршення умов праці.

висновок

Ремонт підвісної підшипника, як і його заміна, відповідальне завдання, яку краще довірити професіоналам в автосервісі. Головна турбота автовласника - бути уважним до сторонніх шумів, щоб своєчасно виявити проблему, а значить, і мати можливість усунути її перш, ніж вона спричинить більш серйозні поломки.
