Кольорове маркування резисторів найчастіше представляє собою набір кольорових кілець на корпусі резистора, причому кожному маркувальних кольору відповідає певний цифровий код.
Кодоване позначення номінального опору, допуску та приклади позначення
Кодоване позначення номінальних опорів резисторів складається з трьох або чотирьох знаків, що включають дві цифри і букву або три цифри і букву. Буква коду є множником, що позначає опір в Омасі, і визначає положення коми десяткового знака. Кодоване позначення допустимого відхилення складається з букви латинського алфавіту (табл. 1).
Примітка: У дужках вказано старе позначення.
Кольорове маркування наноситься у вигляді чотирьох або п'яти кольорових кілець. Кожному кольору відповідає певний цифрове значення (табл. 2). У резисторів з чотирма кольоровими кільцями перше і друге кільця позначають величину опору в Омасі, третє кільце - множник, на який необхідно помножити номінальну величину опору, а четверте кільце визначає величину допуску у відсотках.
Кольорове маркування номінального опору і допуску вітчизняних резисторів.
Мал. 1 Маркування резисторів вітчизняного виробництва.
Номінальний опір,
Ом
Кольорове маркування резисторів фірми "PHILIPS"

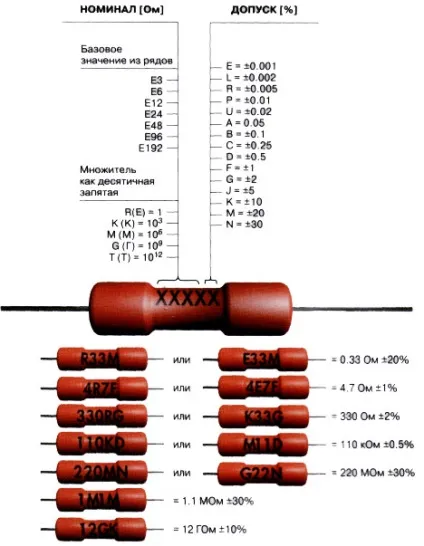

Маркування здійснюється 4,5 або 6 кольоровими смугами, що несуть інформацію про номіналі, допуск і температурному коефіцієнті опору (ТКС) відповідно. Додаткову інформацію несе колір корпусу резистора і взаємне розташування смуг.
Мал. 2
Маркування резисторів фірми "PHILIPS"
Номінальний опір,
Ом

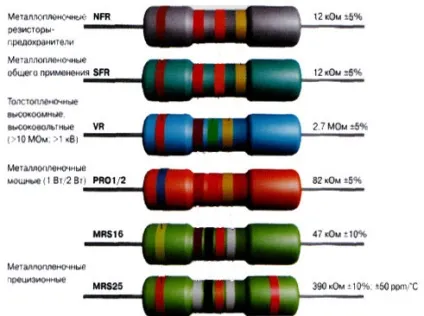

Нестандартна кольорове маркування резисторів

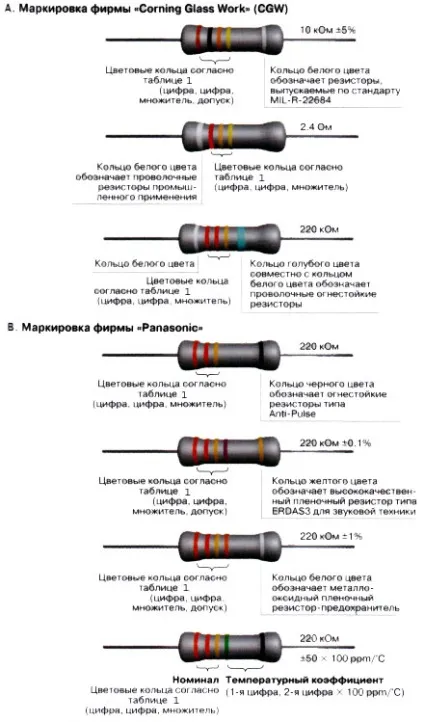

Крім стандартної кольорового маркування багато фірм застосовують нестандартну (внутрифирменную) маркування. Нестандартна маркування застосовується для відмінності, наприклад, резисторів, виготовлених за стандартами MIL, від стандартів промислового і побутового призначення, вказує на вогнестійкість і т.д.
Мал. 4
Кольорове маркування резисторів - нестандартна.
Кодова маркування вітчизняних резисторів
Відповідно до ГОСТ 11076-69 і вимогами Публікацій 62 і 115-2 IЕС перші 3 або 4 символу несуть інформацію про номіналі резистора, що визначається за базовим значенням з лав ЕЗ. Е192, і множителе. Останній символ несе інформацію про допуск, тобто класі точності резистора. Вимоги ГОСТ і IEC практично збігаються з ще одним стандартом BS1852 (British Standart).
Мал. 5
Кодова маркування.
Крім рядки, що визначає номінал і допуск резистора, може наноситься додаткова інформація про тип резистора, його номінальної потужності і дату випуску.
Мал. 6
Додаткова інформація про тип резистора.
Перемички і резистори з "нульовим" опором
Багато фірм випускають як плавких вставок або перемичок спеціальні дроти Jumper Wire з нормованими опором і діаметром (0,6 мм, 0,8 мм) і резистори з "нульовим" опором. Резистори проводяться в стандартних циліндричному корпусі з гнучкими висновками (Zero-Ohm) або в стандартному корпусі для поверхневого монтажу (Jumper Chip). Реальні значення опору таких резисторів лежать в діапазоні одиниць або десятків міліом (
0,005. 0,05 Ом). В циліндричних корпусах маркування здійснюється чорним кільцем посередині, в корпусах для поверхневого монтажу (0603, 0805, 1206.) маркування зазвичай відсутня або наноситься код "000" (можливо "0").
Мал. 7
Перемички і резистори з нульовим опором.
Маркування резисторів прецінзіонних високостабільних фірми "PANASONIC"
Мал. 8
Кодова маркування резисторів фірми "PANASONIC"
Маркування резисторів фірми "PHILIPS"
Фірма "PHILIPS" кодує номінал резисторів відповідно до загальноприйнятих стандартів, тобто перші дві або три цифри вказують номіналв Ом, а остання - кількість нулів (множник). Залежно від точності резистора номінал кодується у вигляді 3 або 4 символів. Відмінності від стандартної кодування можуть полягати в трактуванні цифр 7,8 і 9 в останньому символі.
Буква R виконує роль десяткової коми або, вона стоїть в кінці, вказує на діапазон. Одиничний символ "0" вказує на резистор з нульовим опором (Zero-Ohm).
Мал. 9
Маркування резисторів фірми "PHILIPS"
Таким чином, якщо на резисторі ви побачите код 107 - це не 10 з сімома нулями (100 МОм). а всього лише 0,1 Ом.
Маркування резисторів фірми "BOURNS"
Мал. 10
А.Маркіровка 3 цифрами
Перші дві цифри вказують значення в Ом, остання - кількість нулів. Поширюється на резистори з ряду Е-24, допусками 1 і 5%, типорозмірами 0603, 0805 і 1206.
Мал. 11
В.Маркіровка резисторів 4 цифрами
Перші три цифри вказують значення в Ом, остання - кількість нулів. Поширюється на резистори з ряду Е-96, допуском 1%, типорозмірами 0805 і 1206. Буква R грає роль десяткової коми.
Мал. 12 С.Цветовая маркування резисторів 3 символами
Перші два символи - цифри, що вказують значення опору в Ом, взяті з наведеної нижче таблиці 5, останній символ - буква, що вказує значення множника: S = 10 -2; R = 10 -1; А = 1; В = 10; З = 10 2, D = 10 3, Е = 10 4, F = 10 5. Поширюється на резистори з ряду Е-96, допуском 1%. типорозміром 0603.
Примітка: Маркування А і В - стандартні, маркування С - внутріфірмова.
