Сучасні магазини пропонують покупцям багатий вибір надійної і функціональної меблів. Але придбати книжкову шафу, відповідний до конкретного інтер'єру, непросто. Часто такі стелажі бувають надто великими для малогабаритних квартир, тому люди віддають перевагу ненадійним навісним полкам для книг.

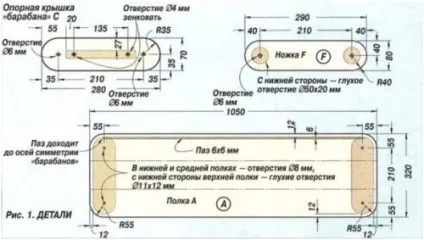

Зображення 1. Схема деталей шафи.

Шукати недорогий, але при цьому красивий і зручний шафа, можна довго. І немає гарантії, що ви знайдете підходящий варіант. Набагато простіше зібрати таку меблі самостійно. Її виготовлення не відніме у вас багато сил і часу. А коштувати такий стелаж буде набагато дешевше, ніж шафа, виготовлений на заводі.

Перед тим як приступати до складання, складіть детальну схему вашої майбутньої меблів.

При виготовленні стелажа своїми руками креслення і схеми вкрай необхідні.

Інакше ви ризикуєте помилитися з розмірами і в підсумку витратите додатковий час і матеріали на усунення допущених помилок.

Матеріали і інструменти

Зображення 2. Схема виготовлення облицювання.

Для невеликого двох'ярусного шафи вам знадобляться наступні складові елементи:

Полки - 3 шт. Розмір заготовок - 2 × 32 × 10,5 см. Для виготовлення полиць найкраще скористатися меблевим щитом, склеєні з твердих порід деревини, наприклад, дуба.

З листової фанери:

• опорні кришки - 8 шт. (2 × 7 × 28 см);
• поперечні стійки - 4 шт. (2 × 17 × 31 см);
• задня панель шафи - 2 шт. (2 × 95 × 37 см).

Опорні ніжки - 4 шт. (2 × 8 × 29 см). Ці деталі можна випиляти з масиву дерева, дерев'яного квадратного бруса або обрізків меблевого щита.

Приблизно 224 планки для виготовлення конструкції типу барабан для боковин книжкової шафи.

Як зразок для даної моделі був узятий двох'ярусний книжковий стелаж. Якщо ви захочете виготовити, наприклад, кутовий шафа, то розмір заготовок зміниться, але принцип збірки залишиться колишнім.

Для виготовлення шафи вам знадобляться наступні інструменти:

Зображення 3. Схема збірки каркаса для барабанів.

• електричний лобзик або ножівка по дереву;
• електродриль з набором свердел;
• ручна шліфувальна машина стрічкового типу або шліфувальні насадки на дриль;
• молоток;
• наждачний папір різної зернистості;
• сантиметрова рулетка, кутник, вимірювальна лінійка, олівець.

Крім того, для випилювання пазів вам буде потрібно фрезерний верстат або ручна фреза діаметром в 6 см. Якщо такого інструменту у вас немає, то ви можете замовити виготовлення необхідних деталей в столярній майстерні. Не забудьте надати майстрам креслення, на яких будуть вказані точні розміри заготовок.

Повернутися до списку

етапи складання

Виготовлення шафи необхідно почати з полиць.

Полки випіліваются по заданих розмірах з округленими кутів радіусом в 45-50 мм. Всі зрізи обробляються наждачним папером. Слідкуйте за тим, щоб на крайках не залишалося задирок.

На заготівлі верхньої полиці в центрі заокруглень висвердлюють 4 отвори. Слідкуйте за тим, щоб гнізда залишалися глухими (заготовка не повинна бути просвердлені наскрізь). У кожен отвір вворачивается різьбова втулка. На інших полицях за такою ж розмітці висвердлюють місця під кріплення меншого діаметра (приблизно 8 мм).

На кожній із заготовок, відступивши від задньої кромки приблизно на 12 мм, розмічають пази під задню стінку. Не забувайте про те, що на середній полиці пази повинні розташовуватися по обидва боки. Якщо ви робите пази самостійно, то встановіть на фрезерний верстат пряму фрезу і виберіть пази 6 × 6 мм. За допомогою цієї ж фрези заокруглену кромку оздоблювальних планок.

Зображення 4. Остаточна схема збірки барабана.

Виготовлення шафи вимагає акуратності і суворого дотримання всіх розмірів. Тому, якщо ви не володієте необхідними навичками, то на цьому етапі робіт розумніше звернутися до професіоналів.

Всі необхідні розміри і деталі конструкції вказані на зображенні 1.

Після того як заготовки для полиць зроблені, можна приступити до виготовлення бічних барабанів.

Повернутися до списку

Монтаж бічних конструкцій

Бічні стінки шафи можна зробити з меблевого щита. Але такі меблі виходить нудною і нездатною прикрасити інтер'єр. Набагато цікавіше виглядають стелажі з об'ємними боковинами, зібраними з планок. Але для їх складання потрібен час і терпіння. Зате результат вас точно не розчарує.

Нарізаються планки розміром 0,5 × 1,1 × 35 см. Всього таких деталей потрібно приблизно 220 штук, але заготовок краще зробити трохи більше, так як тонкі планки можуть зламатися в процесі складання.

Для того щоб робота по компоновці заготовок в єдину конструкцію була простіше, необхідно спорудити своєрідний ящик для збирання планок. Дане пристосування має виглядати наступним чином:

• дно, виготовлене з листа фанери (2 × 35 × 69 см);
• планки кромок: на коротку сторону (2 × 2,2 × 35 см) і на 2 довгі сторони (2 × 2,2 × 71 см).

Зображення 5. Схема збірки шафи.

Крайколичкувальні бортики приклеюють до днища за допомогою столярного клею або прибивають маленькими меблевими цвяхами. Схема всієї конструкції показана на зображенні 2.

З полотна викроюються 4 заготовки розміром 30 × 76 см. Не забудьте залишити припуски в 1 см з кожної поздовжньої сторони прямокутника.

На дні скриньки розстеляється лист вощеного паперу. На неї викладається 56 заготовок для майбутнього барабана. Слідкуйте за тим, щоб внизу виявилася та частина планки, яка не має видимих ​​дефектів: саме вона стане фасадом стелажа.

Повернутися до списку

Проклейка декоративних рейок

Для того щоб рейки лежали рівно, їх потрібно притиснути до основи за допомогою струбцин. Під стискають губки інструментів, відступивши від кінців планок приблизно 0,5-0,6 см, необхідно підкласти обрізки брусків. З торця заготовки також затискають брусками-упорами.

За допомогою лінійки відміряйте від торцевих кінців рейок відстань в 2,5 см і проведіть олівцем 2 лінії. Між ними нанесіть клей, стежачи за тим, щоб він не протік на зовнішню сторону планок. Покладіть полотно, попередньо пропрасований праскою. Обережно, щоб не змістити заготовки, випустіть з-під нього повітря, розгладжуючи тканину долонею. Припуск залиште вільно лежати на краях.

Далі полотно накривається листом фанери, з кінців рейок знімається притискної брусок. Все це стягується струбцинами, під які знову підкладається поперечний притискної брус. В такому стані заготовка залишається для просушки приблизно на 12 годин.

Струбцини знімаються тільки після повного висихання клею. Тепер заготовку облицювання шафи можна вийняти з ящика і вирівняти лицьову сторону за допомогою шліфувальної машинки або відповідної насадки на дриль. Спочатку використовуйте грубозернисту папір, потім обробіть поверхню більш дрібною шкіркою. Всі рейки повинні бути вирівняні урівень. Слідкуйте за тим, щоб на зовнішній стороні не залишалося подряпин, відколів або задирок.

Повернутися до списку

збірка меблів

Для майбутніх барабанів необхідно виготовити каркас. Схема збірки цієї деталі показана на зображенні 3.

Далі на каркас стійок кріпиться заздалегідь підготовлена ​​декоративне облицювання. Для цього в ній висвердлюють отвори в двох крайніх планках. Ці рейки поєднуються з серединою підстави. Облицювання прибивається за допомогою оздоблювальних цвяхів.

Виступаючі краї рейок ретельно змащується клеєм. Облицювальна панель щільно обертається навколо каркаса барабана, при цьому кінці планок надійно приклеюються. Останні в ряду рейки також закріплюються оздоблювальними цвяхами. Всю конструкцію стягують струбцинами, попередньо підклавши під губки бруски. Барабан залишають до повного висихання клею.

Потім припуски полотна обережно обрізаються, вся поверхня деталі ретельно шліфується. Краї деталей краще відшліфувати вручну, щоб не пошкодити рейки.

Остаточна схема збірки барабана показана на зображенні 4.

Всього необхідно виготовити 3 бічні деталі.

Сама збірка шафи не викличе у вас ніяких труднощів, якщо ви будете слідувати зображенню 5.

Зібраний таким чином книжкова шафа прослужить довгі роки, радуючи своєю надійністю і незвичайним зовнішнім виглядом.
