Класифікація приміщень з електробезпеки згідно з ПУЕ

Досягнення високої продуктивності праці на сьогоднішній день неможливо без застосування промислового електрообладнання різної спеціалізації. При цьому сучасне виробництво неможливе без забезпечення норм техніки безпеки, зокрема регламентують порядок роботи з електроустановками. Однією з базових процедур, що здійснюються в процесі розробки даних норм, є класифікація приміщень з електробезпеки. З її допомогою вдається з'ясувати ступінь ризику ураження електричним струмом в залежності від умов середовища. Серед іншого враховуються такі вихідні дані:

• - параметри вологості повітря у виробничому приміщенні;
• - температурний режим;
• - рівень концентрації в повітрі струмопровідного пилу;
• - хімічна активність і інші умови, здатні надати руйнівну дію на ізоляцію устаткування.

Основне завдання класифікації виробничих приміщень за рівнем електричної безпеки: запобігання витокам електричного струму на нетоковедущие деталі обладнання (металеві кожухи, елементи корпусу, станини).

Вітаю всіх друзі на каналі «Електрик в будинку». На енергетичних об'єктах дуже багато приділяється уваги охороні праці і техніці безпеки. Одним з головних гасел будь-якого підприємства збереження життя і здоров'я працівників у процесі трудової діяльності. Тому сьогодні розберемося з такою темою як класифікація приміщень за небезпекою ураження електричним струмом.

Які умови впливають на електробезпека

Оскільки вода є відмінним електричним провідником, високий рівень вологості у виробничому приміщенні, що сприяє утворенню конденсату, відносять до одного з найбільш важливих параметрів, що враховуються при розрахунку рівня безпеки приміщення. У ряді випадків вода може накопичуватися не тільки на стінах і підлозі, але і безпосередньо на корпусі техніки.

Надмірно високі температури навколишнього середовища прискорюють процес старіння ізоляційних матеріалів. Захисні властивості покриттів втрачаються, що призводить до ризику виникнення аварійних ситуацій.

Високі концентрації в повітрі хімічно активних речовин також знижують ізоляційні властивості електроустаткування. Виникаючі в процесі окислення струмопровідні доріжки представляють додаткова небезпека для працівників, що контактують з технікою.

Для зниження негативних впливів, що виникають унаслідок перерахованих вище факторів, підприємствам необхідно вжити додаткових заходів безпеки: оснащення струмопровідних кабельних систем вогнезахистом, монтаж ефективної вентиляційної системи, покриття підлоги матеріалом з діелектричними властивостями.

Класифікація приміщень по небезпеки поразки електричним струмом

Навіть сама надійна ізоляція втрачає свої властивості при тривалій експлуатації в складних виробничих умовах. Небезпека ураження електричним струмом істотно зростає, якщо людина знаходиться в приміщенні з металевою підлогою або контактує з обладнанням, що знаходяться поблизу заземлених металевих предметів.

Згідно з розділом 1.1.13 правил улаштування електроустановок (ПУЕ) виробничі цехи, торгові і побутові приміщення прийнято ділити на три окремих класи, що характеризують ступінь небезпеки. Розглянемо кожен з них окремо.

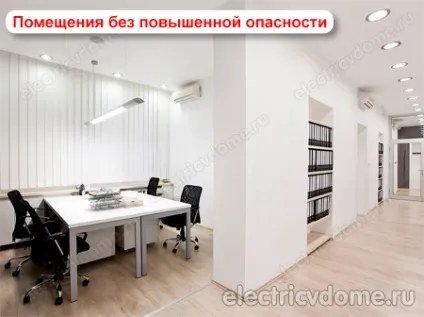

Перший клас - "приміщення без підвищеної небезпеки"

Крім того підлоги в таких приміщеннях повинні бути не струмопровідними. Під поняттям струмопровідні підлоги мають на увазі металеві, залізобетонні, земляні і т.д. Для зарахування виробничого цеху в розряд безпечних, її стать слід покрити діелектричним матеріалом.

Приміщення без підвищеної небезпеки - це приміщення, в яких відсутня сирість, висока температура, струмопровідні підлоги, струмопровідна пил, хімічне середовище.

До наочних прикладів безпечних об'єктів можна віднести звичайні житлові та офісні приміщення, комори для зберігання інструментів, лабораторії, а також виробничі цехи приладобудівних підприємств, проект яких спочатку передбачав наявність ізольованого статі, потужні повітряні фільтри для усунення пилу і систему регулювання температури повітря.

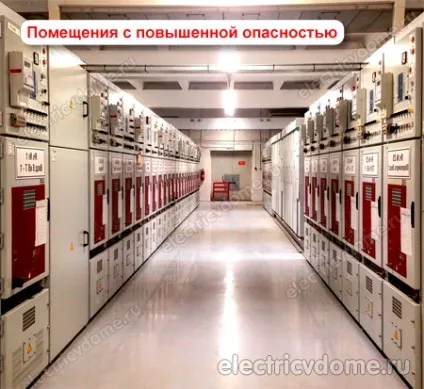

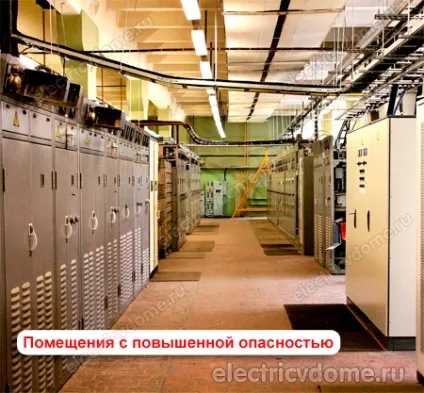

Другий клас - "приміщення з підвищеною небезпекою"

1. 1) вогкість (приміщення, з відносною вологістю більше 75%);
2. 2) струмопровідна пил (постійне утворення пилу з струмопровідними властивостями);
3. 3) приміщення з струмопровідними підлогами (наявність залізобетонних, металевих, цегляних та інших типів струмопровідних підлогових покриттів);
4. 4) високий рівень температури (приміщення в яких температура постійно перевищує +35 0 С);
5. 5) умови (можливість), коли людина може одночасно доторкнутися до металевих корпусів електрообладнання і до заземленим металоконструкцій будинків (із прикладів можна навести випадок, коли людина може взятися однією рукою за батарею опалення - другий за корпус верстата).

Нормативи вологості повітря і рівня температури для приміщень з підвищеною небезпекою прописані в ПУЕ пункт 1.1.8 і пункт 1.1.10. Даний клас приміщень включає в себе опалювальні механічні та електроремонтні цехи й майстерні, слюсарно-ремонтні об'єкти і т.п.

Третій клас - "особливо небезпечні приміщення"

1. 1) приміщення з «особливою вогкістю» (відносна вологість близька до 100%). Не плутати з пунктом вище;
2. 2) приміщення в яких присутня хімічна активність і органічне середовище (в слідстві відкладень призводять до руйнування ізоляції електрообладнання);
3. 3) два і більше умов з пункту №2 (для приміщень з підвищеною небезпекою).

При критичному рівні вологості, що наближається до 100-відсоткової позначки, всі відкриті поверхні неминуче покриваються конденсатом. Якщо ж в повітрі присутні хімічно активні речовини у вигляді пари або відкладень, ізоляційний захист і струмопровідні елементи піддаються руйнуванню.

Найчастіше небезпечні приміщення зустрічаються на підприємствах машинобудівної галузі: гальванічні цехи, випробувальні приміщення. Також до даного класу відносять виробничі об'єкти, розташовані під навісом або на відкритому повітрі.

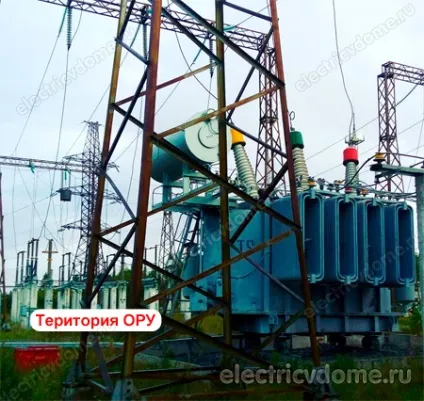

Дорогі друзі класифікація приміщень з електробезпеки на увазі ще один об'єкт для класифікації - ОРУ (відкриті розподільні пристрої). Дані розподільні пристрої прирівнюються до третього класу - особливо небезпечні приміщення.
