Клапан зворотний приймальний з сіткою, міжфланцьовий, поворотний

Будівництво будинку в обов'язковому порядку спричинить розгляд питання про водопостачання, водовідведення та опалювальній системі. Каналізація, водопровід і водяне опалення - обов'язкові складові сучасних будівель. Навряд чи представник сучасного суспільства уявляє собі життя без цих компонентів комфорту. Всі перераховані системи складаються з великої кількості деталей, які ми навіть не помічаємо. Нечасто зустрінеш людину, яка знає, наприклад, що таке «клапан зворотний приймальний з сіткою». Однак варто вийти з ладу хоча б одного найдрібнішого ланці системи, як ми з вами залишаємося без звичних уже зручностей.

Зворотний клапан може бути виконаний з різних матеріалів: сталь, чавун, бронза або пластик.

Такий пристрій, як зворотний клапан, пропускає вільне протікання рідини по системі в одному напрямку і перешкоджає зворотному потоку.

Де застосовуються зворотні клапани?

Пристрій зворотного клапана.

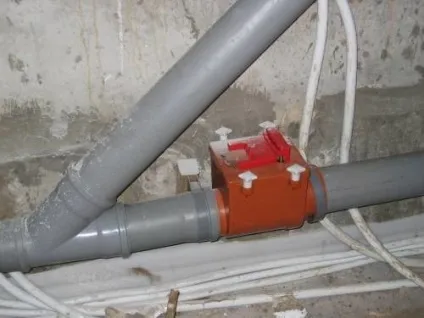

Уявіть собі ситуацію, коли з якоїсь причини в каналізаційній трубі піднявся рівень рідини і зливні відходи повернули свій струм в напрямку вашого житла. Це буває, коли в каналізації утворюється пробка або грунтові води піднімаються під час паводку. Погодьтеся, ситуація аварійна. Вичерпувати зливні відходи, прати килимки, відмивати підлогу, щоб усунути неприємний запах - малоприємна перспектива. Щоб уникнути подібних казусів, в систему каналізації зазвичай встановлюють зворотний поворотний фланцевий клапан. Особливістю такого виду запорів є слабка чутливість до забруднень робочої середовища.

Принцип дії зворотного клапана: I - виконавчий клапан; II - поршневий привід виконавчого клапана; III - триходовий електромагнітний клапан; 1 - сідло клапана; 2 - клапанна таріль; 3 - поршень приводу; 4, 8 - імпульсні трубки.

Необхідність застосування зворотного запору виникає при установці станцій автономного водопостачання. Тут застосовують приймальний зворотний пружинний клапан з сіткою, яка попереджає його засмічення. При заборі води станція втягує зі свердловини потік, який заповнює ваш водопровід. Коли забір води зупиняється, вона самопливом відправляється назад в свердловину, так як она знаходиться значно нижче будинку. Щоб не витрачати зайву електроенергію для заповнення системи водою при кожному включенні, в трубопровід встановлюють один або кілька зворотних клапанів з сіткою. Тоді вода вільно вливається в систему, а назад виливатися їй заважають наші прийомні клапани. Таким чином, вода просто підкачуються в систему при відкритті крана, а не набирається знову.

В системі опалення замикає клапан застосовується при складанні байпаса. Це актуально в разі, коли система передбачає наявність циркуляційного насоса. Природна циркуляція добре працює в розігрітій мережі. У початковій же стадії роботи мережа холодна. Для її прогріву знадобиться багато часу. Робота насоса сприяє швидкому прогріванню води навіть у найвіддаленіших від джерела нагрівання місцях. Однак якщо раптом раптово перерветься подача електроенергії (це для нашої країни не рідкість), то виникне небезпека перегріву котла. Саме наявність зворотного клапана не дозволить току води піти по малому колу. При відновленні подачі електрики робота системи відновиться автоматично.

Види зворотних клапанів

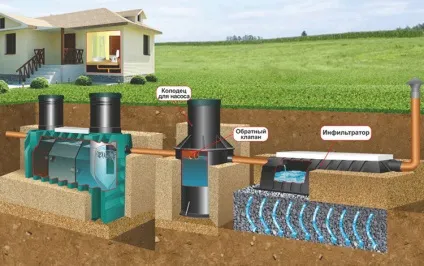

Схема монтажу септика з колодязем для насоса, зворотним клапаном і інфільтратором.

За способом кріплення в трубопроводах клапан буває фланцевий, міжфланцьовий і муфтовий. Фланцеве з'єднання прийнятно в тих випадках, коли діаметр трубопроводу великий. Ще простіше в монтажі міжфланцьовий клапан. Плоску конструкцію деталі затискають між двома фланцями. При розбиранні та складанні таких не потрібно обертання для викручування різьблення. Фланцеве клапан застосовують в побуті для монтажу каналізаційних труб. Муфтові клапани застосовують в основному для малих діаметрів. Міжфланцеве пружинний клапан хороший для застосування в насосних системах. Тут є єдиний недолік. Міжфланцеве спосіб кріплення додатково вимагає зварювальних робіт. Фланець повинен бути приварений до труби.

За конструктивними ознаками клапан може бути підйомний і поворотний. Конструкція робочого органу підйомного зворотного запору нагадує тарілку. Додатковий притиск запірного органу забезпечує пружинний механізм. Такі пристрої встановлюють на вертикальних або похилих ділянках трубопроводу. Для горизонтальних ділянок застосовують клапан із запірним органом без пружини. Тут пружинний механізм без потреби. Тарілка запору опускається на сідло пропускного отвору під власною вагою.

Поворотний клапан відрізняється тим, що його робочий орган кріпиться на осі, навколо якої він обертається. Такий поворотний механізм обумовлює його слабку чутливість до забруднень. Завдяки цій особливості, як уже говорилося вище, поворотний клапан застосовується в монтажі каналізаційних систем. Міжфланцеве спосіб кріплення поворотного клапана робить його ще більш зручним у застосуванні.
