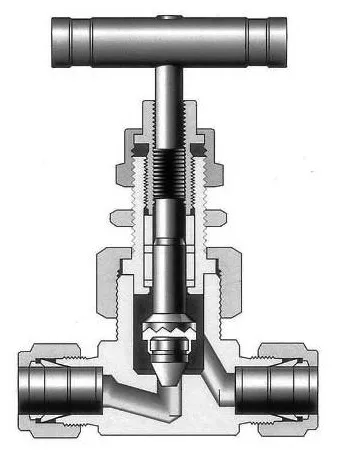

клапан голчастий

Голчастий клапан - конструкція арматури, затвор якої рухається вздовж поверхонь ущільнювачів сідла і виконаний у формі вузького конусного циліндра. Така форма затвора дозволяє забезпечити високу герметичність пристрою, а також забезпечити більш плавне зміна перерізу проходу при збільшенні або зменшенні обсягу подачі робочого матеріалу. Завдяки високому ступеню герметичності, голчасті клапани використовують як для рідких, так і для газоподібних середовищ. Голчасті клапани виготовляються тільки односідельними.

Пристрої широко використовуються в промисловості для повного перекриття потоку робочого середовища і для регулювання її тиску і витрати.

Пристрій і принцип роботи

Голчастий клапан складається з корпусу, кришки, затвора і штока (шпинделя). Управління клапаном може здійснюватися вручну або за допомогою виконавчого механізму - приводу. Від рукоятки або приводу крутний момент передається до штоку, який приводить в рух затвор. В результаті клапан відкривається або закривається. Робоче середовище проходить через отвір сідла - нерухомого елемента конструкції, розташованого усередині корпусу. Для забезпечення надійної герметичності клапана місце зіткнення затвора і сідла ущільнюється, щоб не залишалося зазорів.

Конструкції голчастих клапанів

Деякі конструкції голчастих клапанів управляються за допомогою пневматичних приводів. Такі клапани випускаються нормально відкритими (зусилля від приводу передається для закриття клапана) і нормально відкритими (зусилля від приводу передається для закриття клапана).

По розташуванню приєднувальних патрубків голчасті клапани можуть бути кутовими (патрубки знаходяться під кутом один до одного) або прохідними (патрубки розташовані на одній осі або паралельно один одному).

За кількістю отворів для під'єднання до системи голчасті клапани діляться на двоходові, у яких один отвір для випуску середовища і одне - для випуску, і триходові, у яких один отвір для впуску середовища і два - для випуску. Триходові клапани дозволяють перенаправляти потік середовища з одного відгалуження трубопроводу в інше відгалуження.

Переваги і недоліки конструкції

Основні переваги голчастих клапанів - їх висока герметичність, невеликі габарити, швидке спрацьовування, можливість застосування в різних середовищах при широкому діапазоні тисків і температур. До недоліків можна віднести велику гідравлічний опір, протитиск робочого середовища і щодо велике зусилля на привід для передачі крутного моменту.
